4.4.2 GRR
分析

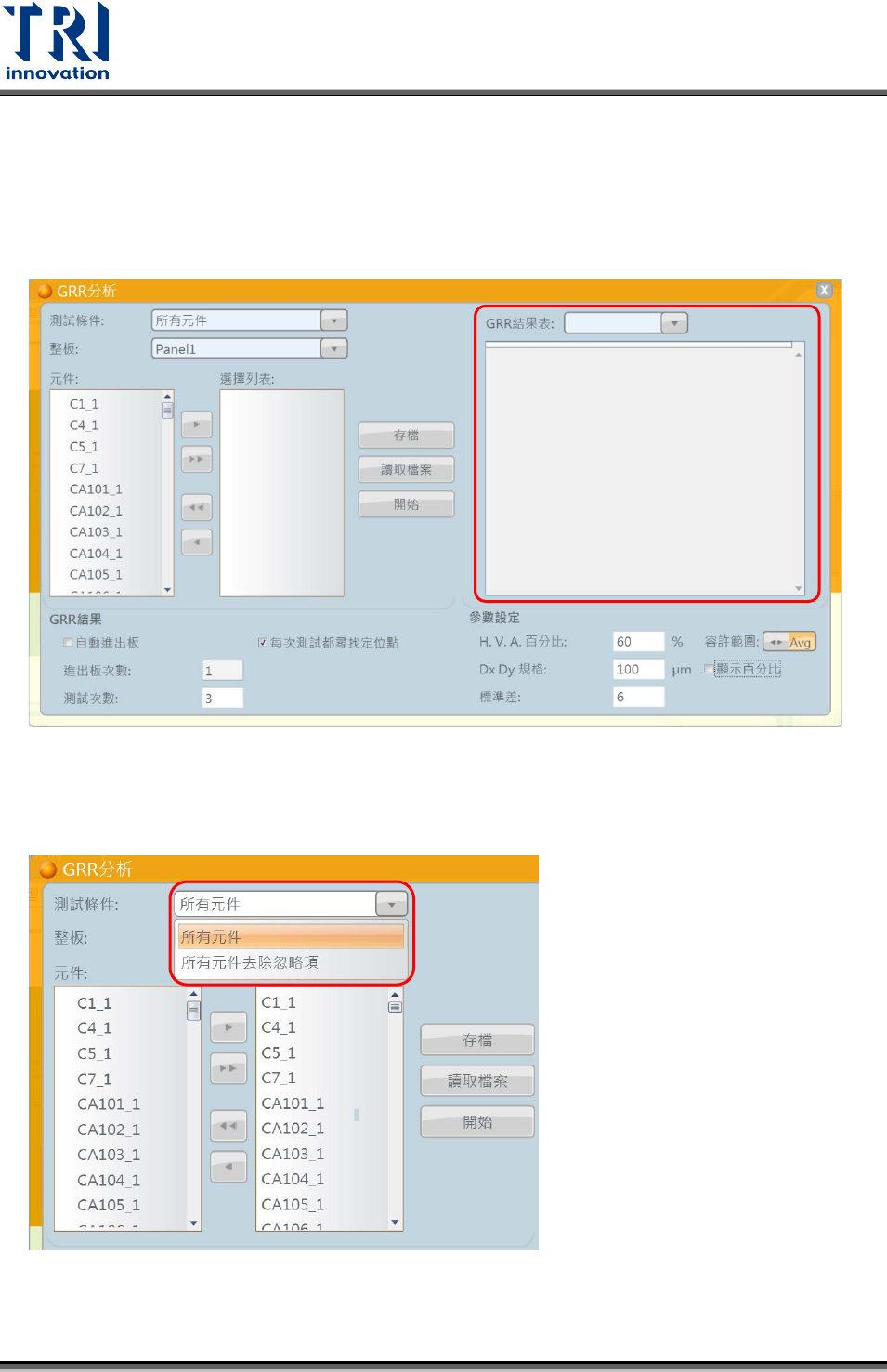

程式提供了一個執行 GRR(Gauge Repeatability & Reproducibility)分析的功能。如下
圖所示，視窗的左方與下方為 GRR 測試條件的相關設定，完成測試後即可在右方檢
視測試的分析數據。相關操作範例於後面說明。
<操作範例>
步驟1. 選擇測試條件：可選擇所有元件、所有元件去除忽略項。
測試結果區
116 TR7007 Series User Guide – Software
Test Research, Inc.

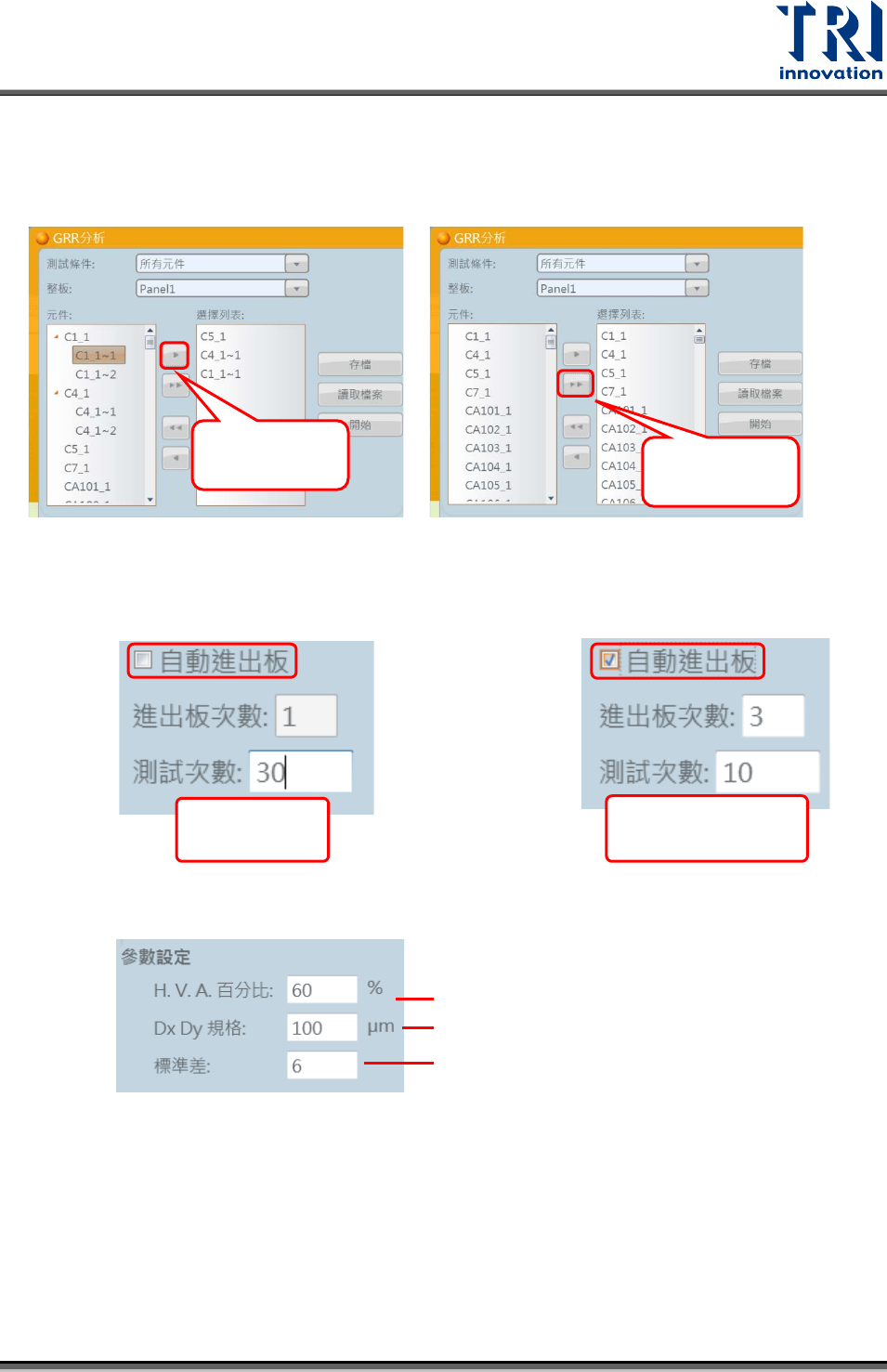

步驟2. 選擇測試錫膏：可單一錫膏挑選或直接全選。下左圖範例為挑選各別檢測框
(此處以 C1_1~1)的點選方式。下右圖範例為直接全選呈是中所有檢測框的點
選方式。
步驟3. GRR 測試設定：可設定進出板次數與每次進板檢測次數，下圖表示了兩種情況，
左圖並未勾選[
自動進出板
]代表不進出板，右圖代表有進出板。
步驟4. 設定高度體積面積的上下限、偏移量標準以及 Sigma 數
不進出板直
接測 30 次
進出板 3 次每進
板 1 次測 10 次
高度體積面積上下限
偏移量標準
Sigma 數
挑選檢測框
直接全選
TR7007 Series User Guide – Software 117
