Test Research, Inc.
4.4.5
板彎
使用工具選單內的板灣功能，可讓使用光學系統中的測距雷射以高密度的掃描方式測
量目前板子的板彎狀況。下圖為板彎功能位置圖。操作範例接續於下圖。
<操作範例>
步驟1. 放入檢測板，並點擊板彎功能。
步驟2. 機台自動掃板後，快捷按鈕中出現[變形視圖]按鈕。點擊此按鈕可看到板彎 3D
畫面。此 3D 畫面即為板彎功能所呈現的效果。
出現
[
變形視圖
]
按鈕。
點擊可看到 3D 畫面。
122 TR7007 Series User Guide – Software
Test Research, Inc.
4.4.6
元件群組編輯器
使用工具選單內的元件群組編輯器，可讓主程式編輯檢測框的群組名稱。下圖為分析
的元件群組編輯器的點選位置圖。操作範例接續於下圖。
<操作範例>
步驟1. 點擊元件群組編輯器後，設定條件下拉式選單包含作用中的、複合型別、複合
檢測框三個選項。
其中作用中的可由程式自動帶入已圈選的檢測框，進而編輯為同一群組。複合
型別可以類型做為選項，編輯為同一群組。複合檢測框可以檢測框做為選項，
編輯為同一群組。下圖為 MultiType 與 MultiBoxes 選擇後的範例。本次操作以
選擇作用中的為範例。
選複合型別
選複合檢測框
TR7007 Series User Guide – Software 123
Test Research, Inc.

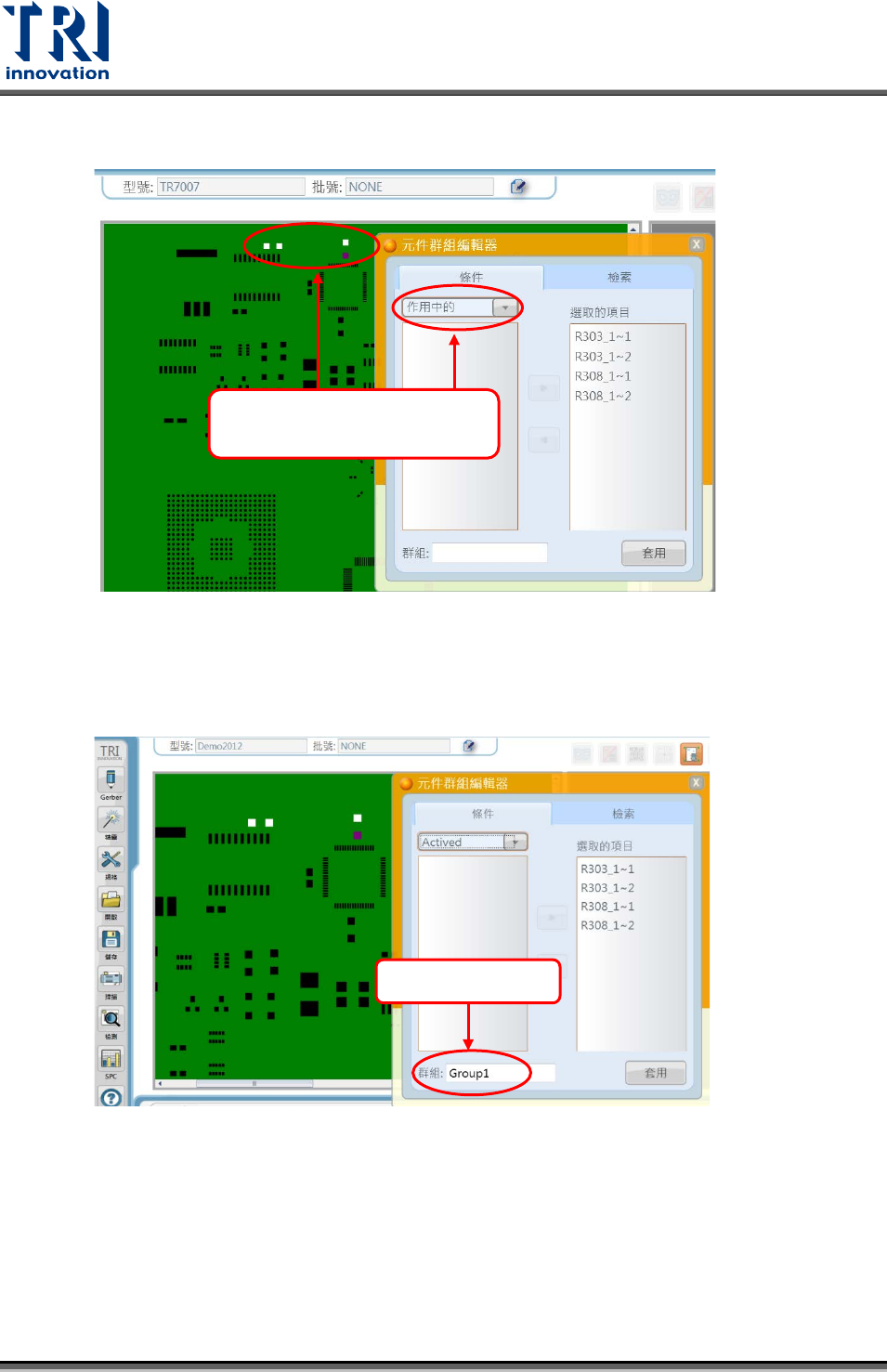

步驟2. 圈選檢測框後點擊元件群組編輯器後，設定條件下拉式選單為作用中的
步驟3. 於 CAD 框介面(如下圖左側)選取欲命名為同一群組的檢測框，點選後可看到如
下圖左側紫色框與白色框自動代入選擇的項目中。選擇後，設定群組名稱並點
擊[套用]按鈕。
圈選檢測框後。選擇作用中。
選取項目將自動帶入
此處輸入群組名稱
