KE-3010_FCS使用说明书.pdf - 第14页
FCS 使用说明书 1-3-2 测定的准备 （ 1 ） 黏贴硅片 按下图所示，将 硅片黏贴在玻璃 模具基板上。 图 1-4 硅 片粘贴位置 ＜吸取位置 放大图＞ 激光识别： FCS 模具片 B VCS 识别： CAL 片 G 图 1-5 FCS 模具片 B 图 1-6 CAL 片 G 贴片位置 粘贴 16 处 〈 VCS 用模具吸取位置〉 请在吸取位置贴纸 14 × 14 mm 上粘贴 硅片。 放 CAL 片 G 时，请把中心的四角与吸…
FCS使用说明书
表
1-3
塑料盒内的零件
No
品名
数量
货号
8
校准片G（GAL片G） 2块
40011453
9
FCS模具芯片B 2个
40020304
10
模块 C 2个
11
纸 1张
图
1-3
塑料盒内的配置图
⑧
⑪
⑩
⑨
4
FCS使用说明书
1-3-2 测定的准备
（
1
）
黏贴硅片
按下图所示，将硅片黏贴在玻璃模具基板上。

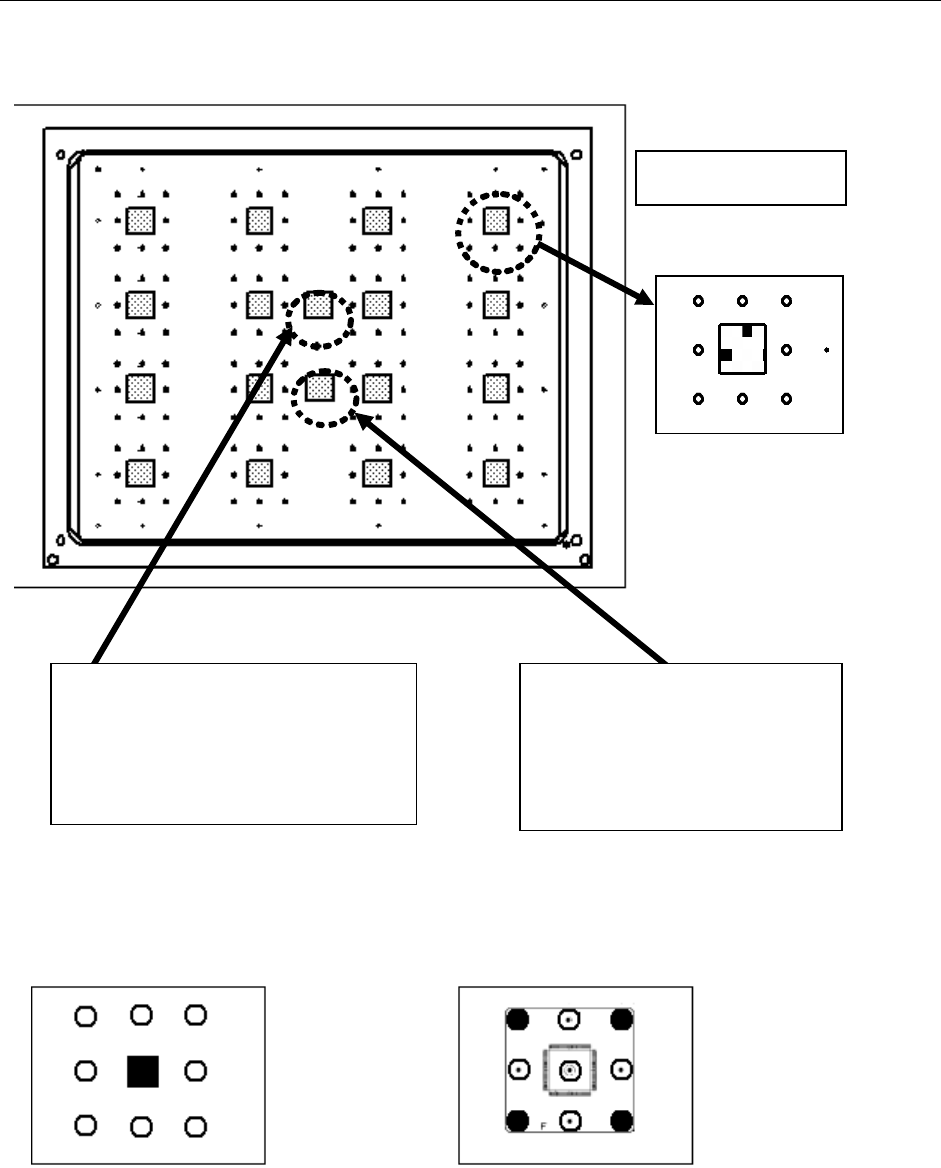

图 1-4 硅片粘贴位置
＜吸取位置放大图＞
激光识别：FCS 模具片 B VCS 识别：CAL 片 G
图
1-5 FCS
模具片
B
图
1-6 CAL
片
G
贴片位置 粘贴 16 处
〈VCS 用模具吸取位置〉
请在吸取位置贴纸 14×14 mm 上粘贴
硅片。
放 CAL 片 G 时，请把中心的四角与吸
取位置贴纸对准。
〈激光用模具吸取位置〉
请在吸取位置贴纸 4×4 mm 上粘贴硅片。
放 FCS 模具片 B 时，请将吸取位置的贴纸盖
住。
5
FCS使用说明书
（
2
）
使用模具时的注意事项
使用各个模具时，请注意以下事项。
黏贴硅片时的注意事项
• 如玻璃面上有脏污，请用镜片布等将其擦除。
• 黏贴时不要有气泡、灰尘、垃圾进入。
• 硅片要贴在图形中央部分。
• 硅片属于损耗品。当受到污染或剥离时，请更换之。
使用
FCS
模具芯片
B
时的注意事项
• 赤手触摸会导致其表面污染，从而生锈。
• 如零件污染，会导致发生误差。请擦拭干净之后再使用。
• 如有缺角、生锈者，请换用新品。
使用校准片
G
时的注意事项
• 如有指纹或垃圾附着，请用镜片布等擦拭之后再使用。
• 如校准片带有伤痕，则请勿使用，应换用新品。
使用模具基板时，请绝对不要使用基准销、从动销、支承销。如使用这些销类，有可能造成模
具基板裂开。
实施
FCS
之前，请检查硅片上有无元件附着。如有元件附着，会影响到贴装精度，故请将其除去。
预热
在刚接通电源等情况下，装置温度尚未稳定，在这种状态下不能取得正确的贴装精度。
请用温度指定预热功能事先进行预热，直至
监控器温度达到
30
℃
，
放置
30
分钟左右
后再实施FCS。
注意
6
