FCS 使用说明书 2-2 确认精度 确认精度模式是 ，测量并显示当 前装置的贴片 精度。 以下对使用此模 式的测定方法进 行说明。 确认精度模式， 是一种使用当前 贴片精度控制 用参数进行贴片 的简易检查模 式， 不是根据此结果 定量保证贴片精 度的功能。 ① 在 FCS 设置画面 中按下 [ 执行条件设置 ] 按钮，即显示执 行条件设置画 面 ② 在执行条件 设置画面中选 择 [ 确认精度 ] ， 设置要执行 定心的 执行 Head…
FCS使用说明书
表 2-4 贴片精度结果项目
№
项目
处理
1
显示项目 各 Head 显示各 Head 的贴片结果。各吸嘴区分颜色(7 种颜色)。
2
刻度线
变更贴片结果的散布图刻度线。
3
阈值
设置贴片结果的阈值。贴片误差大的贴片点会删除。
4
Head1-6、R
在
[
显示项目
]
里选择
[
各吸嘴
]
，即显示各按钮颜色。
勾选时，即显示指定 Head 的点。
取消勾选时，指定
Head
的显示即变为不显示。
5
贴片精度
最大值
显示
[
显示项目
]
中选择的范围识别结果中的最大值。
6
最小值
显示
[
显示项目
]
中选择的范围识别结果中的最小值。
7
平均值
计算、并显示
[
显示项目
]
选择范围识别结果的平均值。
8
3σ
计算、并显示
[
显示项目
]
选择范围识别结果的差异值。
9
CP/CPK
CP
、
CPK
计算、并显示
[
显示项目
]
选择范围识别结果及规格值
CP
、
CPK。
10
规格值
设置规格值。默认为
XY:0.05
、
A(θ):2.5
11
读入贴片结果文件
读取通过
[
输出文件
]
输出的
csv
文件信息，显示在散布图里。
12
识别结果再显示
通过
[
读入贴片结果文件
]
读入文件时有效。
按下按钮时，会重新显示测定的状态。
13
输出贴片综合
显示
[
输出贴片综合偏移量
]
画面。
可进行贴片综合偏移量的更新、
csv
文件输出。
14
输出文件
将识别结果输出到
csv
文件里。
文件保存位置：D:\JUKI\DATA\FCS
文件名：
FCS-RESULT_"
机器
ID"_"
日期时间
".csv
15
关闭
返回到
[FCS
设置
]
画面。
13
FCS使用说明书
2-2 确认精度
确认精度模式是，测量并显示当前装置的贴片精度。
以下对使用此模式的测定方法进行说明。
确认精度模式，是一种使用当前贴片精度控制用参数进行贴片的简易检查模式，
不是根据此结果定量保证贴片精度的功能。
① 在 FCS 设置画面中按下[执行条件设置] 按钮，即显示执行条件设置画面
② 在执行条件设置画面中选择 [确认精度]，设置要执行定心的执行 Head (勾选)后，请按下[OK]按钮。
执行条件设置画面即关闭
③ 请在 FCS 设置画面中确认执行条件，按下[执行调整生产] 按钮
④ 自动切换到下图的生产开始画面，变为自动读入生产程序的状态
图 2-5 生产开始画面
⑤ 请调整搬送宽度，并取下支撑销、基准针、从动针。
然后，将基板安放在重夹位置 (STOP 传感器上)
注意
14
FCS使用说明书

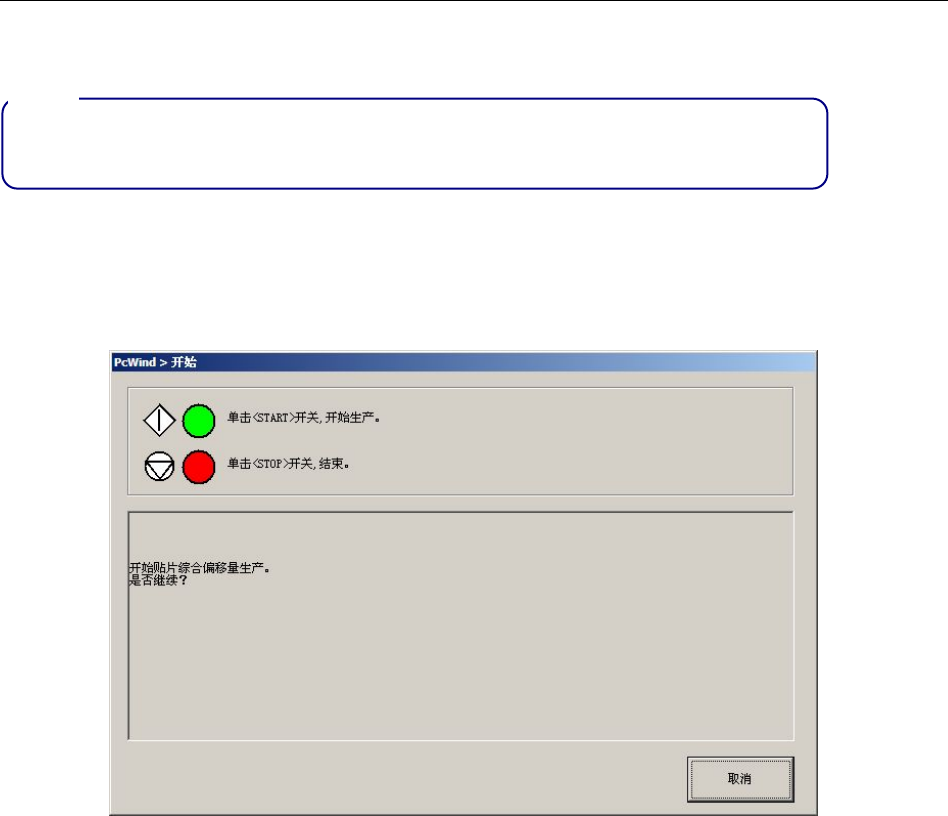

⑥ 显示下图重夹后生产画面。请按下 START 开关。
图 2-6 重夹画面
⑦ 开始 FCS 生产
⑧ 生产开始时，对基板上面的模具元件进行识别，如果发生识别错误时，即显示如下画面。进行吸取
位置的示教，如果模具元件识别成功时，即进入 FCS 生产
图 2-7 模具元件识别错误（激光）画面
