FCS使用说明书
3-3 基本偏移量调整
在基本偏移量调整中能够设置的项目如下表所示。
表
3-2
基本偏移量调整的设置项目
No.
项目
设置的内容
1
FCS基本偏移量调整 “1. OCC偏移量”
“2. 吸嘴旋转中心”
“3. Head偏移量”
“4. 标准 VCS”
“5. 选项VCS”
* 注： 各偏移量的取得一定要按表中的顺序进行。
（具体请参照“（2）
偏移量参数的依赖关系”。）
如果搞错顺序，不能保证精度。
基本偏移量调整，需要取得构成偏移量的各项偏移量，执行相应的取得操作。
在[FCS设置]画面上按下[基本偏移量调整]按钮，会显示[基本偏移量调整]画面。
图
3-4 FCS
设置
图
3-5
基本偏移量调整画面
26
FCS使用说明书
（1） 设置项目
表
3-3
设置项目
No.
项目
设置的内容
1
要取得的偏移量
可以从1～5中的某一个开始调整，但由于偏移量参数的依
赖关系，从上位参数开始实施时，一定要持续实施到下位
参数。但是，如果OCC偏移量（装配角度）的变动在
±0.3°
以内，下层的参数就不需要重新取得。
（2）
偏移量参数的依赖关系
为了保持贴装精度而必需的偏移量参数，具有相互依赖的关系。
如果以错误的顺序取得偏移量参数，就不能保证贴装精度。
按照[基本偏移量调整]取得偏移量参数，可以正确地保持偏移量参数的一致性。
偏移量参数有4个层次。
如果上位层次的参数发生变动，位于其下层的偏移量参数必须全部重新取得。
但是，如果OCC偏移量（装配角度）的变动在±0.3°以内，下层的参数就不需要重新取得。
表
3-4
偏移量参数的层次
激光定心
标准 VCS
高分辨率 VCS
层次 A
OCC
偏移量
*1
层次 B
吸嘴旋转中心偏移量
层次 C
Head
偏移量
层次 D
贴片综合偏移量
VCS
安装偏移量
VCS
安装偏移量
层次 E
----
贴片综合偏移量
贴片综合偏移量
（3） 中断调整
偏移量的取得完成后，勾选框内出现勾选记号。
如果在上位参数被打勾而下位参数未被打勾的状态下按下[取消]按钮，会出现以下的询问。

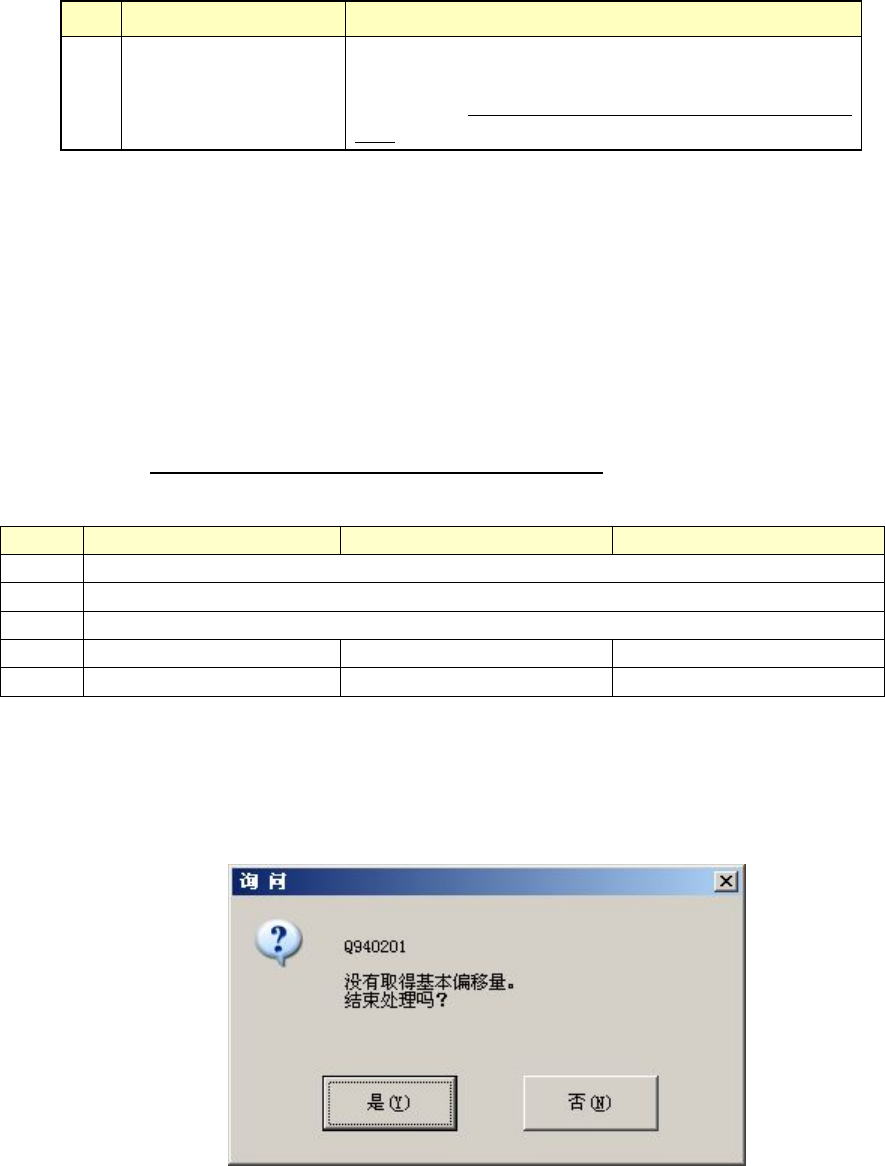

图
3-6
基本偏移量调整未完成的询问
27
FCS使用说明书
（4）操作内容框
显示基本偏移量调整功能的操作内容、准备工序等指引。请根据指示进行操作。各种偏移量取
得对话框启动后，请按照各自的操作信息进行操作。
（5）ATC操作
诊断的取得操作中有时要使用模具吸嘴。要向ATC放入模具吸嘴时，请利用ATC控制进行ATC
滑板的开闭。
Head妨碍时，请利用[轴退避]将轴移动后再操作。
如执行轴退避，
Head移动到容易安装模具的位置（待命位置）。
请注意不要让身体或工具、刀具、元件等进入装置内。
（6） 操作
对操作内容做出指示。
• [执行]按钮，执行当前所选择的偏移量取得操作。
• [取消]按钮，结束基本偏移量调整。
注意
