FCS使用说明书
2-3-1 检查测量结果
＜激光定心时＞
请检查显示在贴片综合偏移量画面的所有 head 的 3σ 值 (X、Y、A)。
如果 3σ
值在『
表
2-7
贴装精度判定值
(
激光定心、贴片综合
)』的判定值以上，可判断为贴装精度良
好。
请按下贴片综合偏移量的[更新]按钮，保存参数。
如果 3σ
值不在『
表
2-7
贴装精度判定值
(
激光定心、贴片综合
)』以上时，请按下[更新]按钮保存参数
后，执行确认精度。
确认后，3σ 值仍不在上述判定值以上时，需再执行精度调整。此时，请擦干净 FCS 模具芯片 B、吸
嘴 (506)、模具基板等后执行操作。
经再次执行调整精度，3σ 值仍不在判定值以上时的有关处理，请参见『3.1.2 调整精度的结果未能满
足判定值有效范围时（激光）』。
表 2-7
贴装精度判定值
(
激光定心、贴片综合
)
激光测量速度
(
高
)
激光测量速度
(
低
)
XY(3σ)(LNC60)
0.037[mm]以下
0.035[mm]以下
XY(3σ)(FMLA)
0.037[mm]以下
0.035[mm]以下
θ(3σ)(LNC60)
0.300[°]以下
0.300[°]以下
θ(3σ)(FMLA)
0.300[°]以下
0.300[°]以下
注1) 不包括单头精度。
激光定心时，要计算出激光用校正值(LA)。
＜图像定心时＞
图像定心时，请检查贴片综合偏移量画面里显示的各 Head 的最大、最小值(X、Y、A)。
如果最大、最小值在『表 2-8 贴装精度判定值(图像定心、贴片综合)』范围内时，可判断为贴装精度良
好。
请按下贴片综合偏移量的[更新]按钮，保存参数。
如果最大、最小值超出判定值范围时，请按下[更新]按钮保存参数后，执行确认精度。
确认后，最大、最小值仍超过上述判定范围时，需再执行精度调整。此时，请擦干净 GAL 片 G、吸 嘴 (508)、
模具基板、VCS 的玻璃罩等后，再实施。
经再次调整精度，最大、最小值仍超过判定范围时的有关处理，请参见『3.1.3 调整精度的结果没能满
足判定值有效范围时(图像)』。
表 2-8 贴装精度判定值(图像定心、贴片综合)
L1
～
L6(LNC60 Head)
R1(CDS/FMLA Head)
XY(
最大值
)
0.060[mm]以下
0.060[mm]以下
XY(
最小值
)
-0.090[mm]以上
-0.090[mm]以上
A(
最大值
)
0.1[°]以下
0.10[°]以下
A(
最小值
)
-0.1[°]以上
-0.10[°]以上
19
FCS使用说明书
＜贴片综合偏移量计算结果的反映＞
生产时的贴片情况，包括每个贴片点的模具基板标记的机械坐标、模具基板标记识别结果、元件或
元件标记识别结果，均作为履历数据保存。
在 [贴片综合偏移量]画面上，将显示：根据取得的履历数据计算出来的贴片综合偏移量的校正值和
反映此校正值时的效果。
使用贴片综合偏移画面的[输出贴片综合]按钮对计算出的贴片综合偏移量进行更新。
按下[输出贴片综合]按钮，即可显示如下的画面。
这时，请在贴片综合偏移画面里勾选要更新的 Head，再按[输出贴片综合] 按钮。

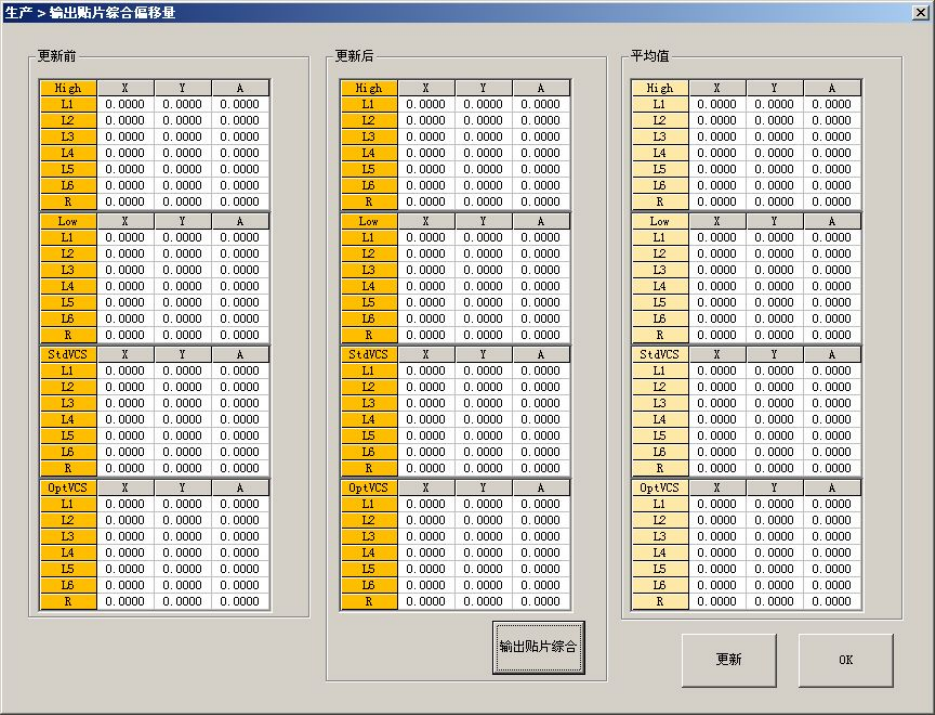

图 2-9 输出的贴片综合偏移画面
按[更新]按钮，为更新贴片综合贴片。按[OK]按钮，则关闭此画面。
20
FCS使用说明书
第3章 故障分析
本章对精度调整的结果达不到判定值标准时的处理方法进行说明。
3-1 各种具体情况下的修正和调整
3-1-1 贴片结果异常警报
当显示贴片结果异常警报时，可使用FCS的诊断功能，测定吸嘴的偏芯量。
具体的偏芯量测定方法，请参见“3-2 诊断功能”。
根据诊断的结果，用以下的某个方法进行修正或调整偏移量。
① 通过[基本偏移量调整]重新取得OCC偏移量以后的各种参数。
② 然后请重新实行精度调整。
3-1-2 精度调整的结果达不到判定值标准时（激光）
当再次实行精度调整后，激光定心测定结果的CPK值仍达不到判定值标准范围时，请按下述“3-2
诊断功能”说明对装置的状态进行诊断。
根据诊断结果
① 参照“3-3 基本偏移量调整”，利用基本偏移量调整功能重新取得“OCC”、“吸嘴旋转中心”以及
“Head”偏移量。
② 然后重新实行精度调整。
3-1-3 调整精度的结果没能满足判定值有效范围时(图像)
如果重新执行[调整精度]，图像定心测量结果的最大、最小值也不能满足判定值有效范围时，
① 参见『3.3 基本偏移量调整』，利用基本偏移量调整功能，重新取得[标准 VCS]、[选项 VCS]
后，
② 重新执行调整精度。
有高分辨率选项时，可以按照同样的操作方法调整精度。
3-1-4 偏芯量大
偏芯量通常最大为0.08mm左右。偏芯量即使大，也不一定对贴装精度产生影响。
如果偏芯量大且贴装精度不是良好，建议对该贴装头进行保养。
21
