1-3-2 测定的准备
（
1
）
黏贴硅片
按下图所示，将硅片黏贴在玻璃模具基板上。
图 1-4 硅片粘贴位置
＜吸取位置放大图＞
激光识别：FCS 模具片 B VCS 识别：CAL 片 G
图
1-5 FCS
模具片
B
图
1-6 CAL
片
G
贴片位置 粘贴 16 处
〈VCS 用模具吸取位置〉
请在吸取位置贴纸 14×14 mm 上粘贴
硅片。
放 CAL 片 G 时，请把中心的四角与吸
取位置贴纸对准。
〈激光用模具吸取位置〉
请在吸取位置贴纸 4×4 mm 上粘贴硅片。
放 FCS 模具片 B 时，请将吸取位置的贴纸盖
住。
5
FCS使用说明书
（
2
）
使用模具时的注意事项
使用各个模具时，请注意以下事项。
黏贴硅片时的注意事项
• 如玻璃面上有脏污，请用镜片布等将其擦除。
• 黏贴时不要有气泡、灰尘、垃圾进入。
• 硅片要贴在图形中央部分。
• 硅片属于损耗品。当受到污染或剥离时，请更换之。
使用
FCS
模具芯片
B
时的注意事项
• 赤手触摸会导致其表面污染，从而生锈。
• 如零件污染，会导致发生误差。请擦拭干净之后再使用。
• 如有缺角、生锈者，请换用新品。
使用校准片
G
时的注意事项
• 如有指纹或垃圾附着，请用镜片布等擦拭之后再使用。
• 如校准片带有伤痕，则请勿使用，应换用新品。
使用模具基板时，请绝对不要使用基准销、从动销、支承销。如使用这些销类，有可能造成模
具基板裂开。
实施
FCS
之前，请检查硅片上有无元件附着。如有元件附着，会影响到贴装精度，故请将其除去。
预热
在刚接通电源等情况下，装置温度尚未稳定，在这种状态下不能取得正确的贴装精度。
请用温度指定预热功能事先进行预热，直至
监控器温度达到
30
℃
，
放置
30
分钟左右
后再实施FCS。
注意
6
FCS使用说明书
第2章 操作说明
安装FCS后，即可从桌面画面启动FCS功能。
本章介绍从桌面启动FCS的方法，以及利用FCS执行各种功能的操作步骤。
2-1 FCS 的操作
（
1
）
刚启动后
在桌面画面的菜单上选择[生产]-[FCS]后，会显示[FCS设置]画面。
这时，会根据传送方向、基准位置自动读入FCS用生产程序。
如已经打开的生产程序中发生过变更，会进行询问。（参见图2-2）

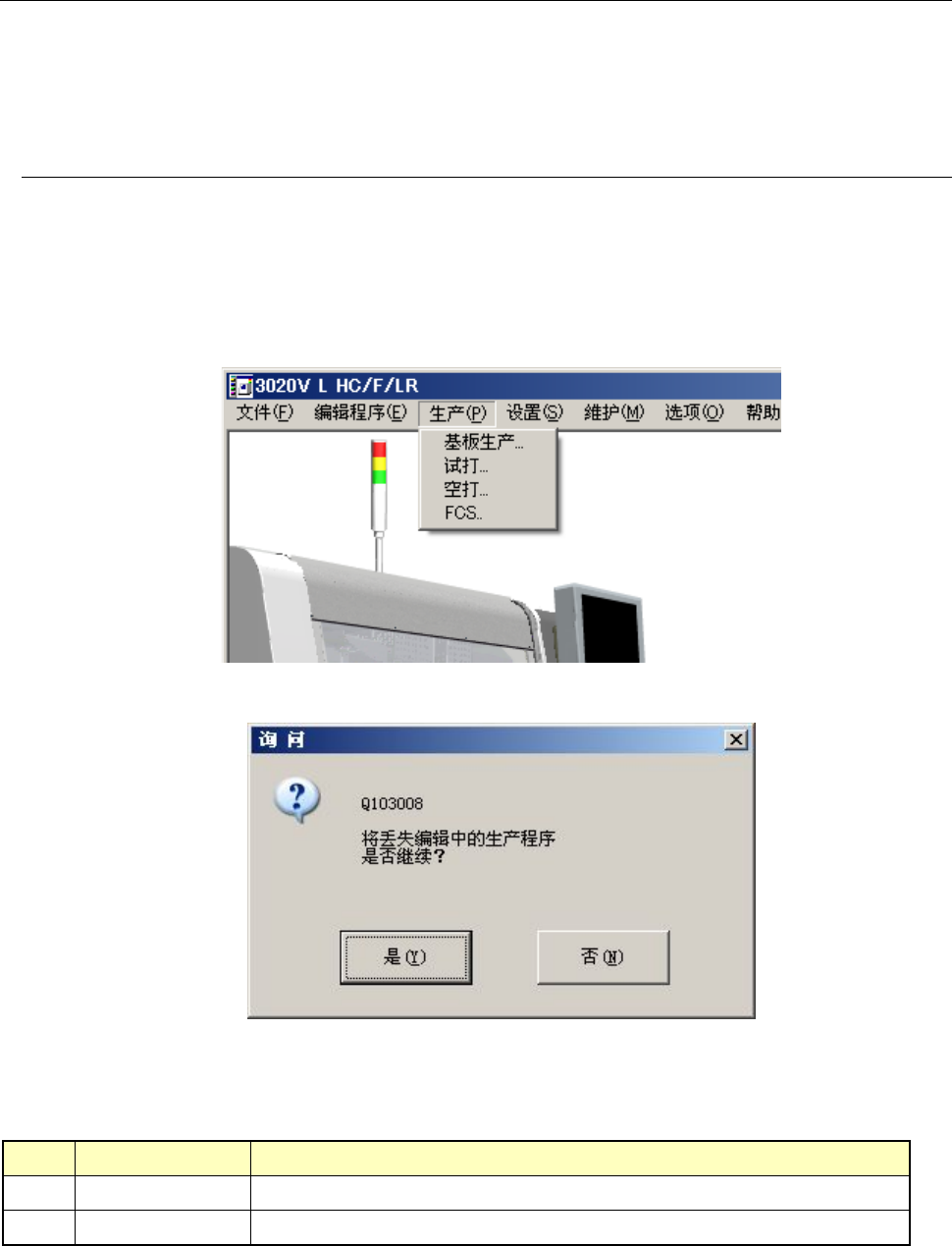

图
2-1
菜单
图
2-2
放弃文件时的询问
表
2-1
询问对话框中的项目
No.
按钮选择
处理
1
是 不保存已打开的生产程序，读入FCS用生产程序。
2
否 不读入FCS生产程序，回到桌面画面。
7
