FCS使用说明书
⑥ 显示下图重夹后生产画面。请按下 START 开关。

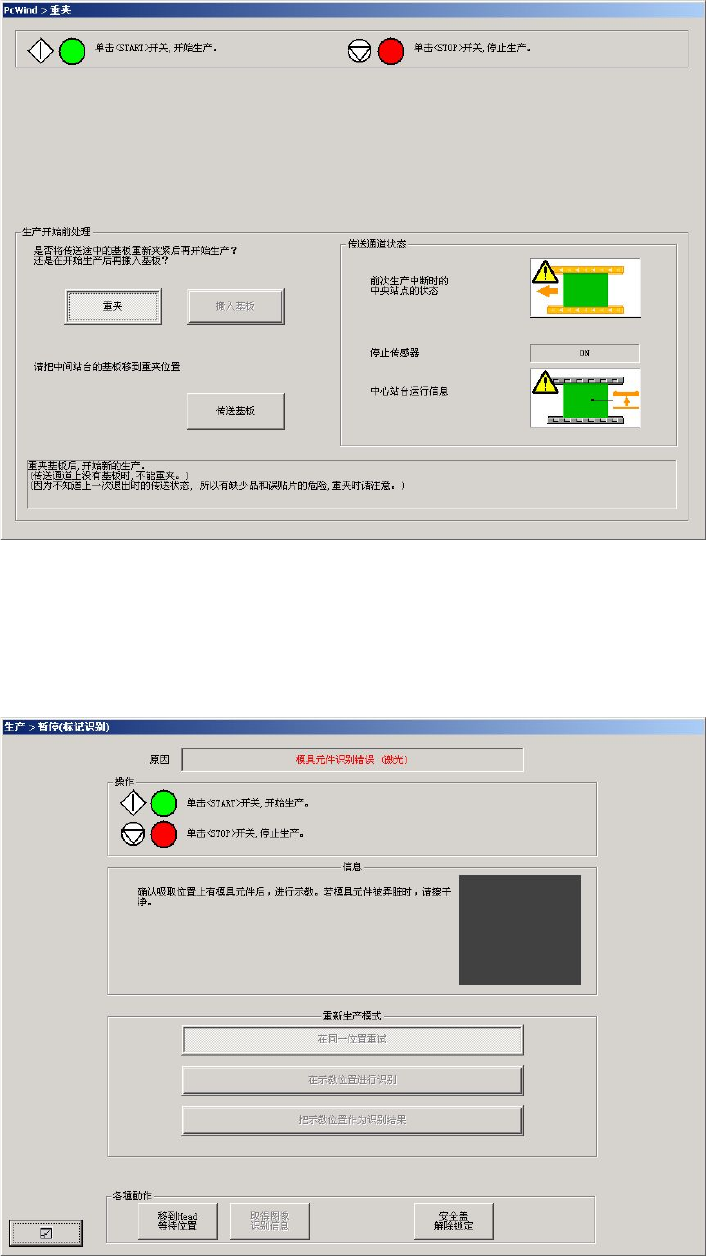

图 2-6 重夹画面
⑦ 开始 FCS 生产
⑧ 生产开始时，对基板上面的模具元件进行识别，如果发生识别错误时，即显示如下画面。进行吸取
位置的示教，如果模具元件识别成功时，即进入 FCS 生产
图 2-7 模具元件识别错误（激光）画面
15
FCS使用说明书

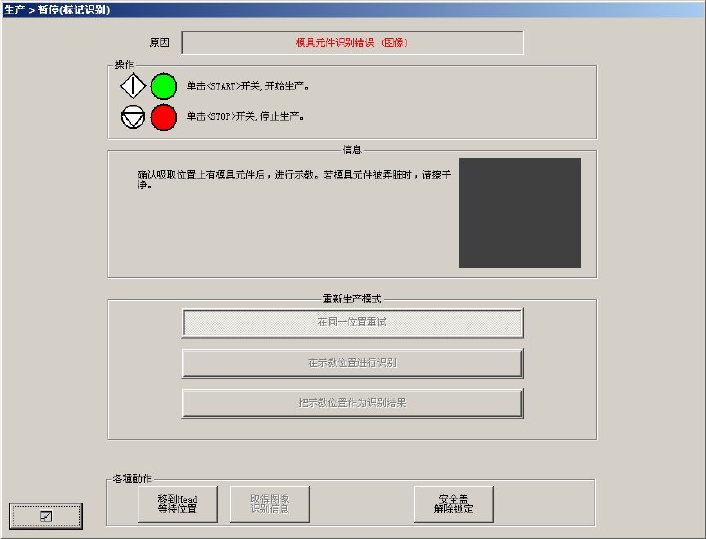

图 2-8 模具元件识别错误（图像）画面
⑨ 重新生产模式与通常生产的标记识别错误时情况相同
⑩ 生产结束后，自动返回到 FCS 设置画面
16
FCS使用说明书
2-2-1 确认测量结果
结束 FCS 生产（测量）后，确认测量结果。
测量结果，可作为判断是否需要调整的参考数据。
测量结果，按下 FCS 设置画面里的贴片综合偏移量显示按钮，即可显示。
＜激光定心时＞
请确认所有 Head 的 3σ 值 (X、Y、A)。
所有 Head 的 3σ 值如果在『表 2-5 贴装精度的判定值(激光定心、确认精度参考值)』的判定值以上，
可判断为贴装精度良好。
如果所有 Head 的 3σ 值在判定值以下时，则请擦干净 FCS 模具芯片 B、吸嘴 (506)、模具基板等
后，再次执行精度确认。
如果再次确认的结果 3σ 值仍不在判定值以上时，请执行激光精度调整 (重新取得贴片综合偏移量)。
表 2-5 贴装精度判定植(激光定心、确认精度参考值
)
激光速度
(
高
)
激光速度
(
低
)
XY(3σ)(LNC60)
0.037[mm]以下
0.035[mm]以下
XY(3σ)(FMLA)
0.037[mm]以下
0.035[mm]以下
θ(3σ)(LNC60)
0.300[°]以下
0.300[°]以下
XY(3σ)(FMLA)
0.300[°]以下
0.300[°]以下
注 1) 不包括单头的精度。
＜图像定心时＞
图像定心时，要确认各 Head 的最大/最小值（X、Y、A）。
如果最大、最小值在『表 2-6 贴装精度的判定值（图像定心、确认精度参考值）』范围内时，可判断
为贴装精度良好。
如果最大、最小值为超出判定值范围时，请擦干净校准片 G、吸 嘴 (508) 、模具基板、VCS 玻璃罩等，
再确认精度。
若再确认的结果仍超出最大、最小值的有效范围时，请执行 VCS 的[调整精度]（重新取得贴片综合偏
移量）。
表 2-6 贴装精度的判定值（图像定心、确认精度参考值）
L1
～
L6 (LNC60 Head)
R1(CDS/FMLA Head)
XY(
最大值
)
0.060[mm]以下
0.060[mm]以下
XY(
最小值
)
-0.090[mm]以上
-0.090[mm]以上
A(
最大值
)
0.1[°]以下
0.10[°]以下
A(
最小值
)
-0.1[°]以上
-0.10[°]以上
17
