FCS 使用说明书 2-1-2 FCS 设置画面 在桌面画面的菜 单上选择 [ 生产 ]- [FCS ] 后，会显 示下图所 示的 [FCS 设置 ] 画 面。 在这一画 面上， 进行取得贴片 综合偏移 量 （ X ， Y ， θ ） 的设 置、 基本偏移量调整 以及结果显 示等。 图 2-3 FCS 设置画面 点击 [ 执行调整生产 ] 按钮，执行 F CS 调整生产 。 作为准备，请将 模具基板装到入 口缓冲站上。 其次，执行调整 …

100%1 / 45
FCS使用说明书
传送基准
MNVC
保存位置
生产程序名
以近侧为基准，KE-3020
左
→
右传送用
- D:\JUKI\DATA\FCS\Flr GX10-FCS(KE3020)_Frl.x21
以近侧为基准，
KE-3020
左
→
右传送用
○ D:\JUKI\DATA\FCS\Flr GX10-FCS(KE3020)MNVC_Frl.x21
以近侧为基准，KE-3020R
左
→
右传送用
- D:\JUKI\DATA\FCS\Flr GX10-FCS(KE3020R)_Frl.x21
以近侧为基准，
KE-3020R
左
→
右传送用
○ D:\JUKI\DATA\FCS\Flr GX10-FCS(KE3020R)MNVC_Frl.x21
以近侧为基准，KE-3020
右
→
左传送用
- D:\JUKI\DATA\FCS\Frl GX10-FCS(KE3020)_Flr.x21
以近侧为基准，
KE-3020
右
→
左传送用
○ D:\JUKI\DATA\FCS\Frl GX10-FCS(KE3020)MNVC_Flr.x21
以近侧为基准，KE-3020R
右
→
左传送用
- D:\JUKI\DATA\FCS\Frl GX10-FCS(KE3020R)_Flr.x21
以近侧为基准，
KE-3020R
右
→
左传送用
○ D:\JUKI\DATA\FCS\Frl GX10-FCS(KE3020R)MNVC_Flr.x21
以远侧为基准，KE-3020
左
→
右传送用
- D:\JUKI\DATA\FCS\Rlr GX10-FCS(KE3020)_Rlr.x21
以远为基准，
KE-3020
左
→
右传送用
○ D:\JUKI\DATA\FCS\Rlr GX10-FCS(KE3020)MNVC_Rlr.x21
以远侧为基准，KE-3020R
左
→
右传送用
- D:\JUKI\DATA\FCS\Rlr GX10-FCS(KE3020R)_Rlr.x21
以远侧为基准，
KE-3020R
左
→
右传送用
○ D:\JUKI\DATA\FCS\Rlr GX10-FCS(KE3020R)MNVC_Rlr.x21
以远侧为基准，KE-3020
右
→
左传送用
- D:\JUKI\DATA\FCS\Rrl GX10-FCS(KE3020)_Rrl.x21
以远侧为基准，
KE-3020
右
→
左传送用
○ D:\JUKI\DATA\FCS\Rrl GX10-FCS(KE3020)MNVC_Rrl.x21
以远侧为基准，KE-3020R
右
→
左传送用
- D:\JUKI\DATA\FCS\Rrl GX10-FCS(KE3020R)_Rrl.x21
以远侧为基准，
KE-3020R
右
→
左传送用
○ D:\JUKI\DATA\FCS\Rrl GX10-FCS(KE3020R)MNVC_Rrl.x21
FCS
生产用的程序请
勿改动
。
如有改动，则测定、调整等，则FCS的所有功能均不能保证。
注意
9
FCS使用说明书
2-1-2 FCS 设置画面

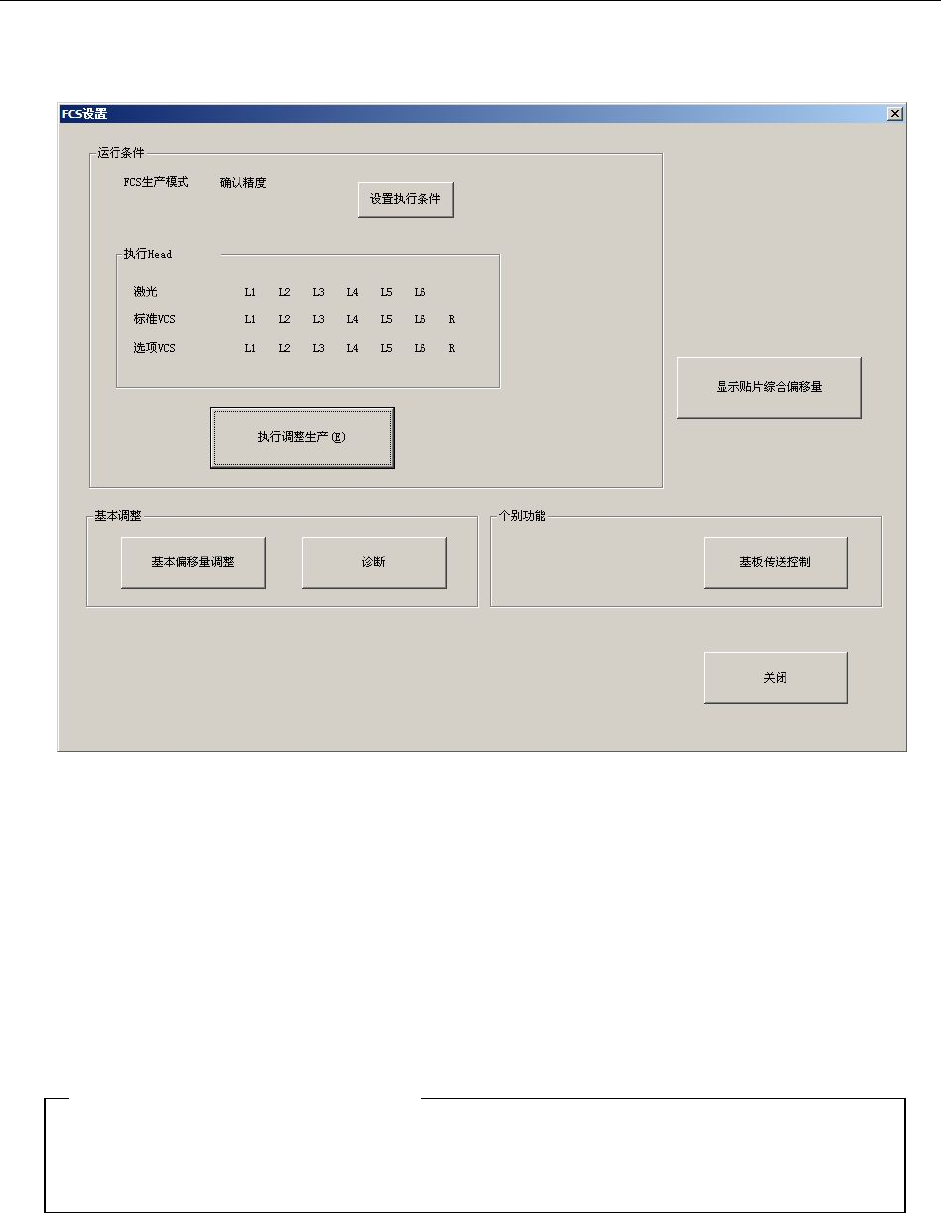

在桌面画面的菜单上选择[生产]-[FCS]后，会显示下图所示的[FCS设置]画面。
在这一画面上，进行取得贴片综合偏移量（X，Y，θ）的设置、基本偏移量调整以及结果显示等。
图
2-3 FCS
设置画面
点击[执行调整生产]按钮，执行FCS调整生产。
作为准备，请将模具基板装到入口缓冲站上。
其次，执行调整生产时，要在各ATC上各设置1个506、508吸嘴。
在精度调整中，开始测定时将清除识别结果数据，故上一次生产时的识别结果在以后就无法参
照，请予注意。
反复进行精度调整，有可能得到更好的偏移量数据。要反复进行精度调整时，从第二次起请
勿选择[初始化后执行XY调整]（请勿进行偏移量的初始化）。
关于贴片综合偏移量的初始化
10
FCS使用说明书
[FCS设置]画面的各项设置如下表所示。
表
2-3 FCS
设置画面的设置项目
No.
项目
处理
1
设置运行条件 选择FCS生产时的执行Head。仅限对所选择的Head
进行调整。
另外，也可进行
FCS
生产模式的设置。
2
FCS生产
模式
确认精度
在带有勾选符号的状态下点击[执行调整生产]按钮，即进行确认
精度的生产。
调整精度
在带有勾选符号的状态下点击[执行调整生产]按钮，即进行调整
精度的生产。
调整精度时，初始
化贴片综合偏移量
在带有勾选符号的状态下进行调整精度生产后，在生产开始时
对贴片综合偏移量进行初始化。
3
显示贴片综合偏移量
将元件识别结果显示在图表中。
4
基本调整 基本偏移量调整 显示[基本偏移量调整]画面。
诊断
显示
[
吸嘴偏芯诊断
]
画面。
5
个别功能 基板传送控制 显示[基板传送控制]画面。
6
关闭 • 结束FCS生产。
• 不保存生产程序，回到桌面画面。
• 对取得的贴片综合偏移量是否要写入MS参数控制数据文件
进行确认。
11
