劲拓电子设备有限公司 第 10 页 共 66 页 NS 系列无铅回流焊机用户手册 (A1.0) 系统将显示如右图画面，要求用户 选择软件安装的程序组，系统默认的 是 “ NS Series ” ，按 “ Continue ” 将进行下一步安装，。 系统显示如右图系统复制文件进 度的安装接口。 拷贝完文件后将会更新系统，最后出 现如右图安装完毕的画面
劲拓电子设备有限公司 第 9 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
将本公司所提供的
NS
系列软件光盘
放入回流焊计算机的光盘驱动器中，运
行“setup.exe”文件。
系统便开始安装软件，出现如右图
的画面，同时拷贝所需的系统文件。
当拷贝完文件后，系统将显示如右
图的画面。按图中 “OK”将继续下一
步安装
此时系统将显示如右图的画面。提
示用户是否需要改变系统默认的安装目
录，建议用户采用系统默认安装目录，
若选择“Change Directory “，则可由
用户指定软件安装的目录。选择图标按
钮将进入下一步的安装
劲拓电子设备有限公司 第 10 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)

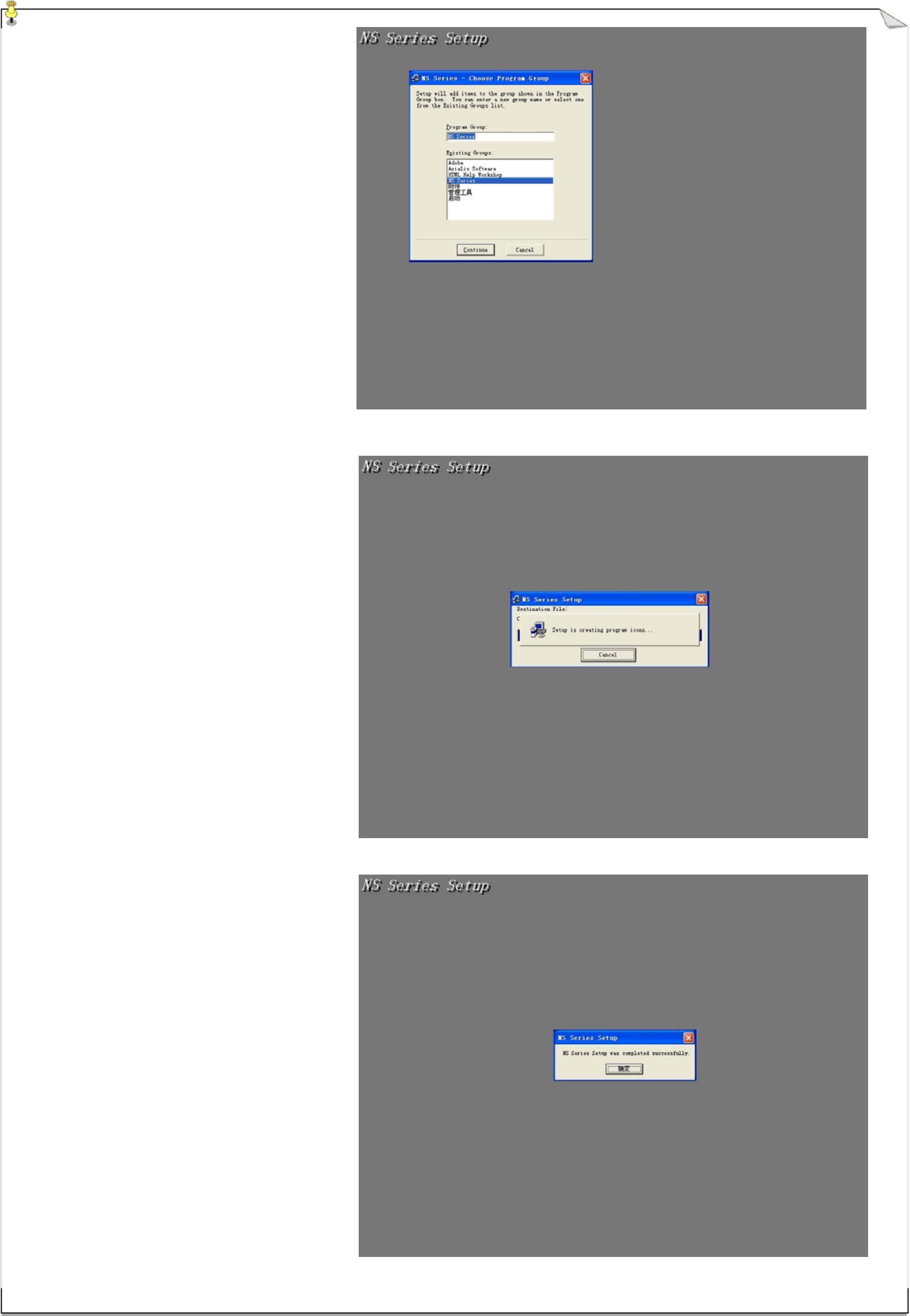

系统将显示如右图画面，要求用户
选择软件安装的程序组，系统默认的
是“
NS
Series”，按“Continue”
将进行下一步安装，。
系统显示如右图系统复制文件进
度的安装接口。
拷贝完文件后将会更新系统，最后出
现如右图安装完毕的画面
劲拓电子设备有限公司 第 11 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2 操作程序
7.2.1
机器的启动
7.2.1.1

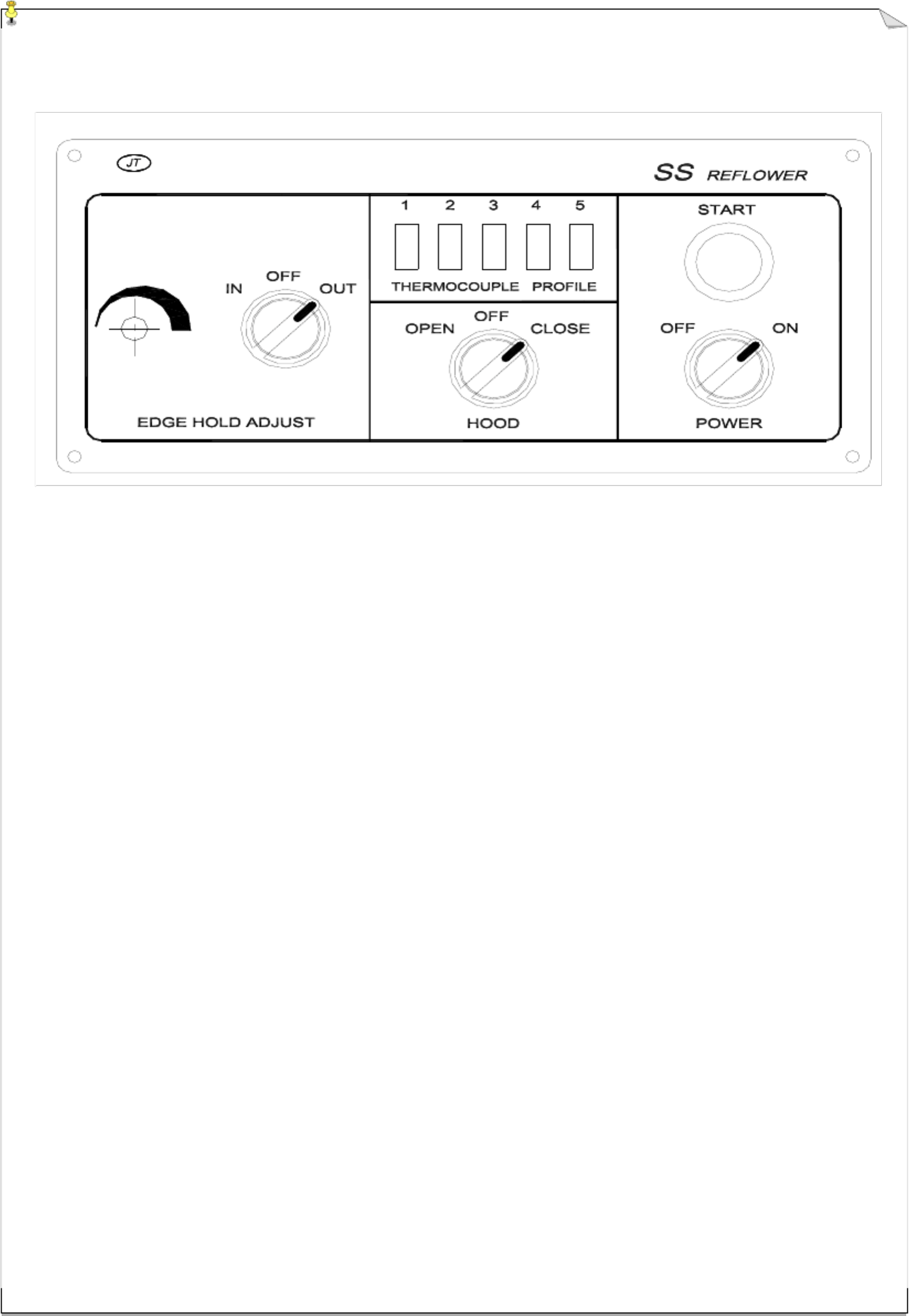

操作面板说明：
EDGE HOLD ADJUST (
导轨宽窄调节
):
左边为调速旋钮，顺时针旋转为速度增大方向；
右边为不自锁开关，旋向
OUT
并保持为调宽，旋向
IN
并保持为调窄，常态为
OFF
。
注意：在调节开始时，可采用较快的速度，当导轨宽度接近
PCB
宽度时，尽量采用较低的速度进行精
确调节。
THERMOCOUPLE PROFILE (
测温头插座
):
本系列回流焊机备有五组测温头插座。
HOOD (
上炉体开启
)
：
开关为不自锁开关，旋向
OPEN
并保持为开启，旋向
CLOSE
并保持为关闭，常态为
OFF
。
注意：在开启或关闭上炉体时，必须保证上下炉体之间无人体接触，防止压伤或烫伤人体。
POWER (
电源开关
)
：
开关为自锁开关，旋向
ON
为开启，旋向
OFF
为关闭
START (
启动按钮
)
：
按钮为带灯不自锁按钮，每次开机均需按一次，灯亮表示已启动
注意：导轨宽窄调节与上炉开启均设有极限保护开关，在极限位置只有反向动作有效； 操作时需注
意安全，如有异常可及时松开或按下紧急制停止动作。
7.2.1.2 启动
先检查并保证两端紧急制为弹起状态，打开“电源开关”，计算机直接启动至 WINOWS 操作画面，按
“启动按钮”启动机器。
