劲拓回流焊手册手册_6C980.pdf - 第34页
劲拓电子设备有限公司 第 33 页 共 66 页 NS 系列无铅回流焊机用户手册 (A1.0) 7.2.4.1 “系统”选项 在如右图属性页可设置设备的型 号，系统所用参数的单位，设备启动方 式，控制软件语言类型。 NS 系列操作系 统将按用户所选择的型号进行工作。 7.2.4.2 通道选项 在如右图的“ 通道选项 ”，程序会 根据用户所选择的设备型号列出其所有 温区通道。 用户可按工艺要求对每个加热区进 行设置，在“ 状态 ”项，如选…
劲拓电子设备有限公司 第 32 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)

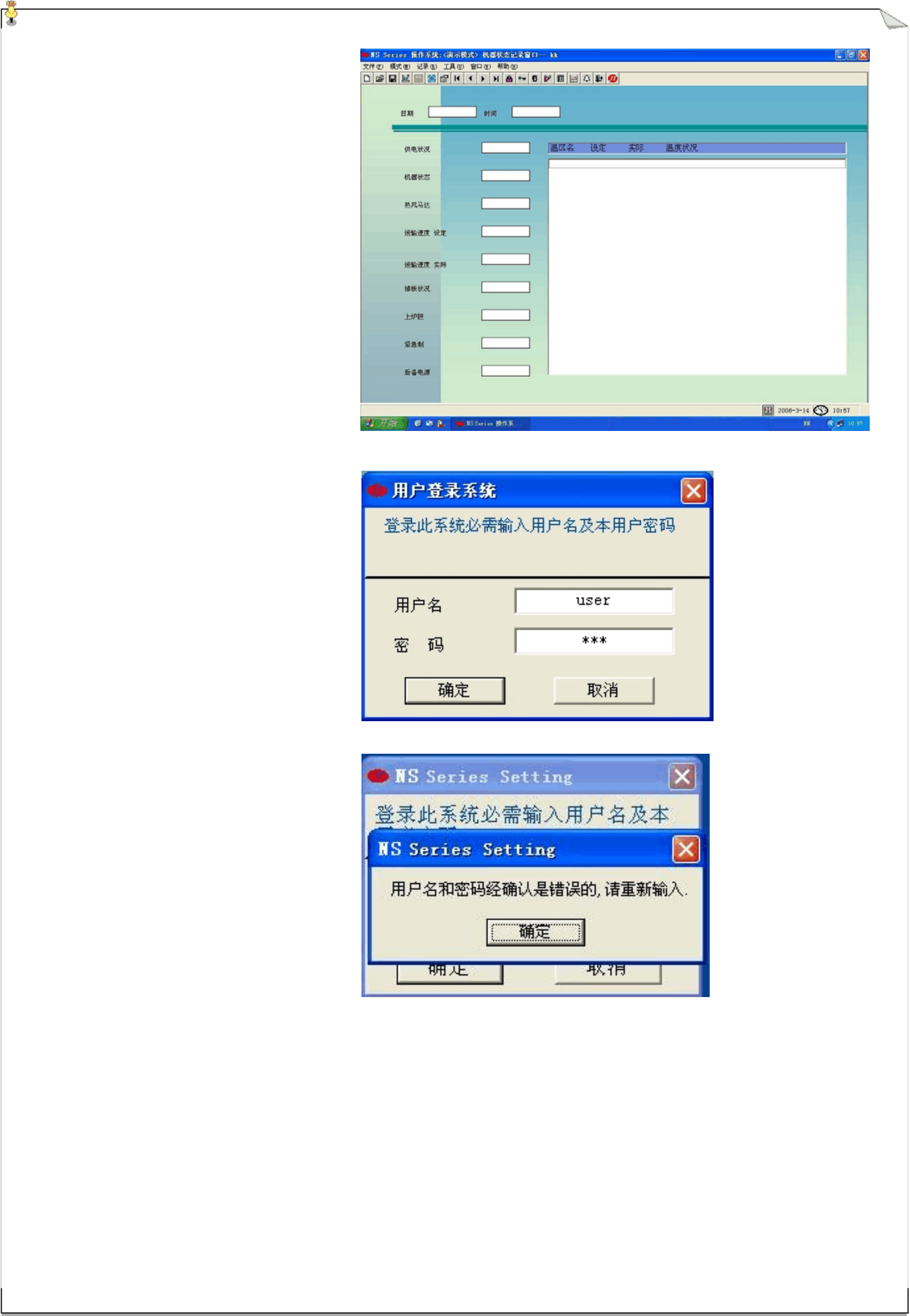

7.2.3.17.7 查看机器状态记录窗口
当用户选择此窗口时，从如右图
的画面从可查看到系统自动记录到的机
器状态。
7.2.4
NS
系列设备属性设置
注意：此设置所生成的文件，是
NS
系
列操作系统的系统文件，系统将按该文
件的参数运行，用户应该根据机器实际
情况进行设置。此设置软件不能与 NS
Series 控制软件同时运行。
当用户运行此程序，系统会弹出如
右图登录系统的画面，要求用户输入用
户名及相应密码，以判断该用户是否具
有访问此程序的权限，如无此权限，系
统会给出如右图的错误提示对话框。
劲拓电子设备有限公司 第 33 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)

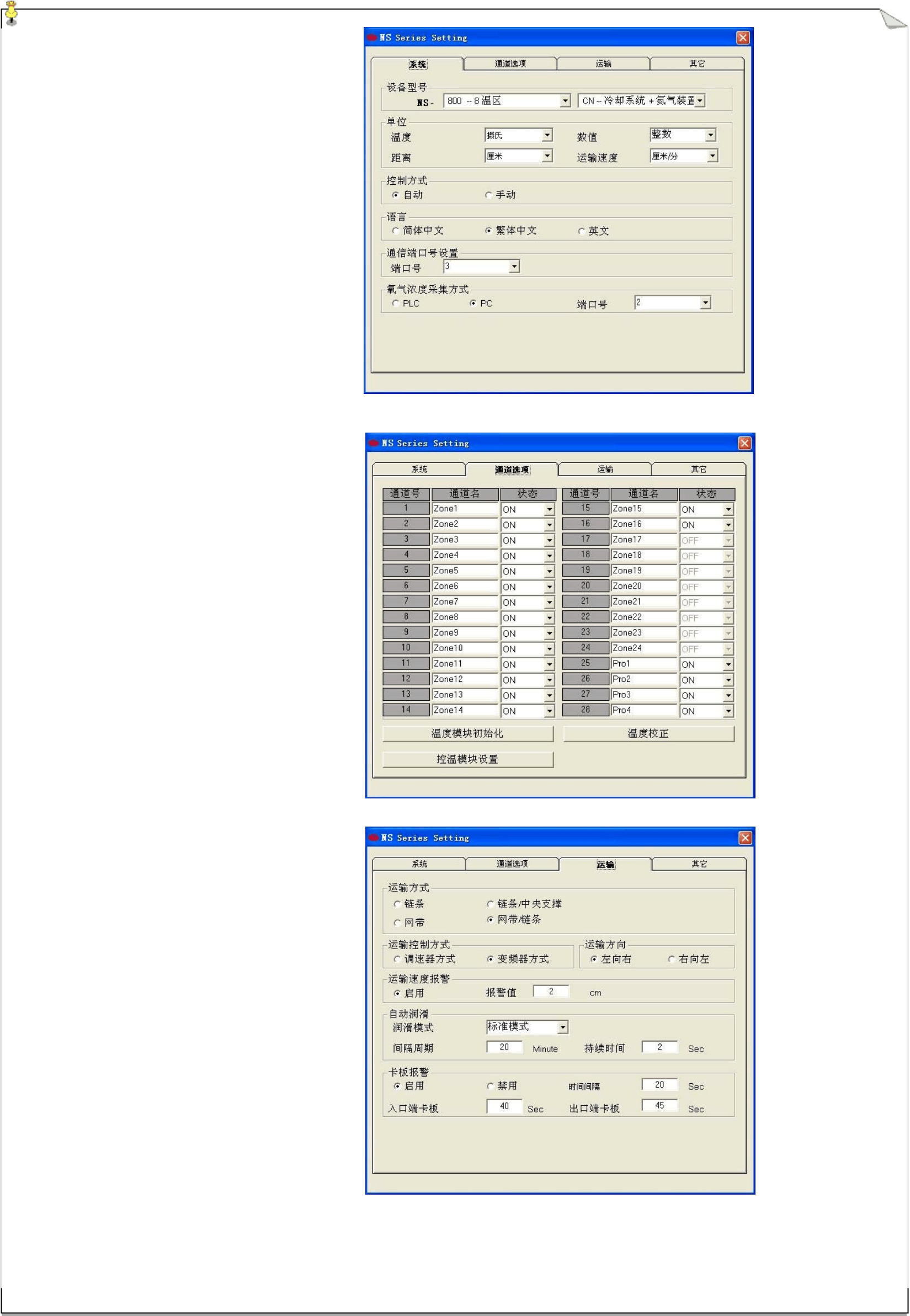

7.2.4.1
“系统”选项
在如右图属性页可设置设备的型
号，系统所用参数的单位，设备启动方
式，控制软件语言类型。
NS
系列操作系
统将按用户所选择的型号进行工作。
7.2.4.2
通道选项
在如右图的“通道选项”，程序会
根据用户所选择的设备型号列出其所有
温区通道。
用户可按工艺要求对每个加热区进
行设置，在“状态”项，如选择
“ON”就表示此加热区要加热，选
“OFF”则不加热。
在右图中“温度模块初始化”是系
统对设备控温模块进行初始化，用户是
不可设的，“温度校正”是系统对设备
的测温热电偶检测温度有偏差时，对其
进行校正，以使系统能正常工作。这两
个选项，必须有相应的用户名及密码才
能操作。
7.2.4.3
运输选项
在如右图的设置页中，用户可设置
运输方式；运输速度报警启动及禁用、
速度报警值；运输链条自动润滑模式；
本机给上位机进 PCB 信号。
劲拓电子设备有限公司 第 34 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2.4.4
其它选项
用户在如右图此画面中可设置冷
却系统安全值、风机速度 控制、中央
支撑；掉板报警；及下层各风机开
关；“控温模块设置”是系统对控温
模块参数进行设置，用户无权限操
作。
7.2.4.5 设置保存与退出
用户设置完毕后，选择退出，就
会弹出如右图所示的画面 ，在此画面
中“取消”将不退出；“保存及退
出”就是保存用户现所有设置并退
出；“退出不保存”是对用户所设置
的不保存并退出。
