劲拓电子设备有限公司 第 4 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
1. 概 述
深圳劲拓电子设备有限公司生产的
NS
系列机型包括有
NS
-800-N
、
NS
-1000-N
等品种，该系列均为全热风
强制对流式回流焊机。主要用于表面贴装基板的整体焊接和固化。采用
PLC
控制，对每个加热区的加热源进
行全闭环温度控制，具有方便的人机对话接口和丰富的软件功能，极大地方便了用户的使用。该系列机型具
有自动传送的隧道式结构。由多个预热区、焊接区、冷却区组成。各加热区单独
PID
控温。
PCB
传动采用平
稳的不锈钢网带与链条等速同步传动，采用链传动可与
SMT
其它设备进行在线连接，具有闭环控制的无级调
速功能。
该系列机型以其合理的加热区设计，独特的加热及热循环方式可以得到最佳的温度分布和稳定的加热过
程，保证热风遍及炉腔各个角落，使其温度各处均匀一致，另外在炉腔内的热容量大，在
PCB
连续进入炉体
时对各加热区的控制精度影响较小，这样可节省电力，确保各种工艺要求，达到理想的焊接效果。
1-1、该系列机型的主要特点如下：
z
专利型独立加热模块，热效率大大提高，温度均匀性更好；
z
专利型导轨及运输链条设计，保证
PCB
运输平稳顺畅；
z
专利型助焊剂管理系统，炉膛空气循环过滤，维护次数减少，维护时间减短（
OPTION
）；
z
完全对应高性能无铅回流焊接制程，适合
BGA
、
CSP
、
0201
等所有的
SMT
元件焊接；
z
采用独立温控和风速可调设计，满足各种高精度无铅焊接工艺要求；
z PLC+
模块控制，性能稳定可靠，重复精度更高；
z
双温度传感器，双安全控制系统，系统异常时会自动切断加热电源；
z WINDOWS XP
操作系统，中英文在线可任意切换；
z
控制程序可自动生成和备份各项数据报表，便于
ISO9000
管理；
z
上炉体开启采用双电动丝杆顶升机构，安全可靠；
z
运输链条自动润滑和张紧，由计算机设定润滑模式，保证
PCB
运输平稳顺畅；
z
具有链条、网带双重运输功能；
z
网传输及链传输等速并行，由计算机闭环控制，可满足不同品种的
PCB
同时生产；
z
导轨调宽采用调速马达，面板控制，操作轻便简单；
z
内置
UPS
及自动延时关机系统，保证
PCB
及回流焊机在断电或过热时不受损坏
;
z
具有
PCB
自动计数，声光报警功能；
z
具有故障智能诊断功能，可显示各故障，自动在报警列表中显示及存储。
8
7
6
5
4
3
2
1
版
本
号
A

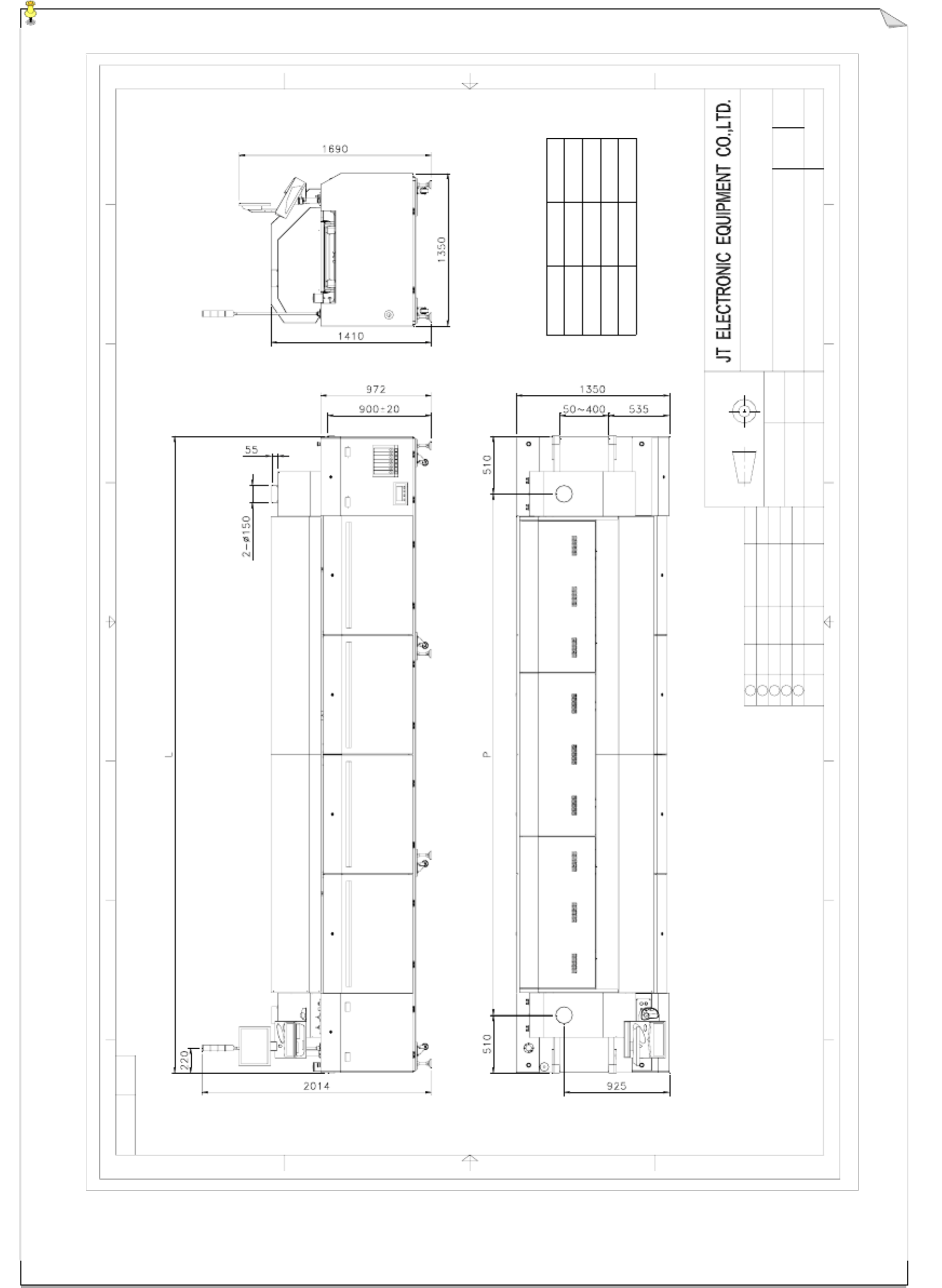

1-2、设备外型示意图
