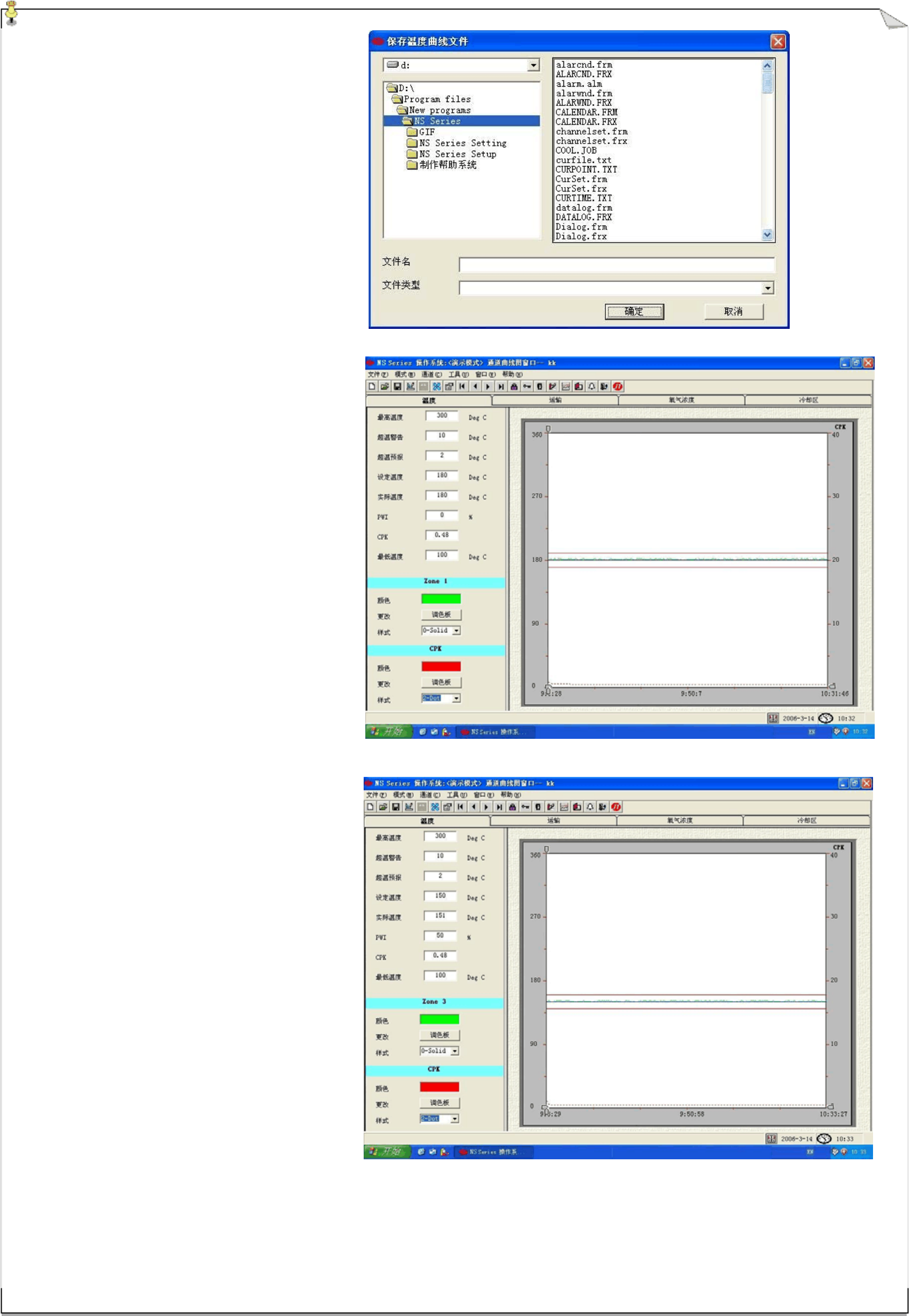

劲拓电子设备有限公司 第 21 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2.3.6.2 “温度曲线测试”窗口中的
“保存”：
保存用户测试的温度曲线图及其分
析资料。
7.2.3.6.3 另存选项：
对打开的文件另名保存。具体操
作请参照 7.2.3.6.2 小节
7.2.3.7 通道顺序选项：
7.2.3.7.1 “第一个”选项：
从当前通道跳回第一个通道。如
在“通道曲线图”窗口单击此选项，将
显示如右图。
7.2.3.7.2 “前一个”选项：
从当前通道跳到前一个通道。如
在“通道曲线图”窗口，当前通道是第
五个通道，单击此选项，将会显示如右
图的第三通道画面。

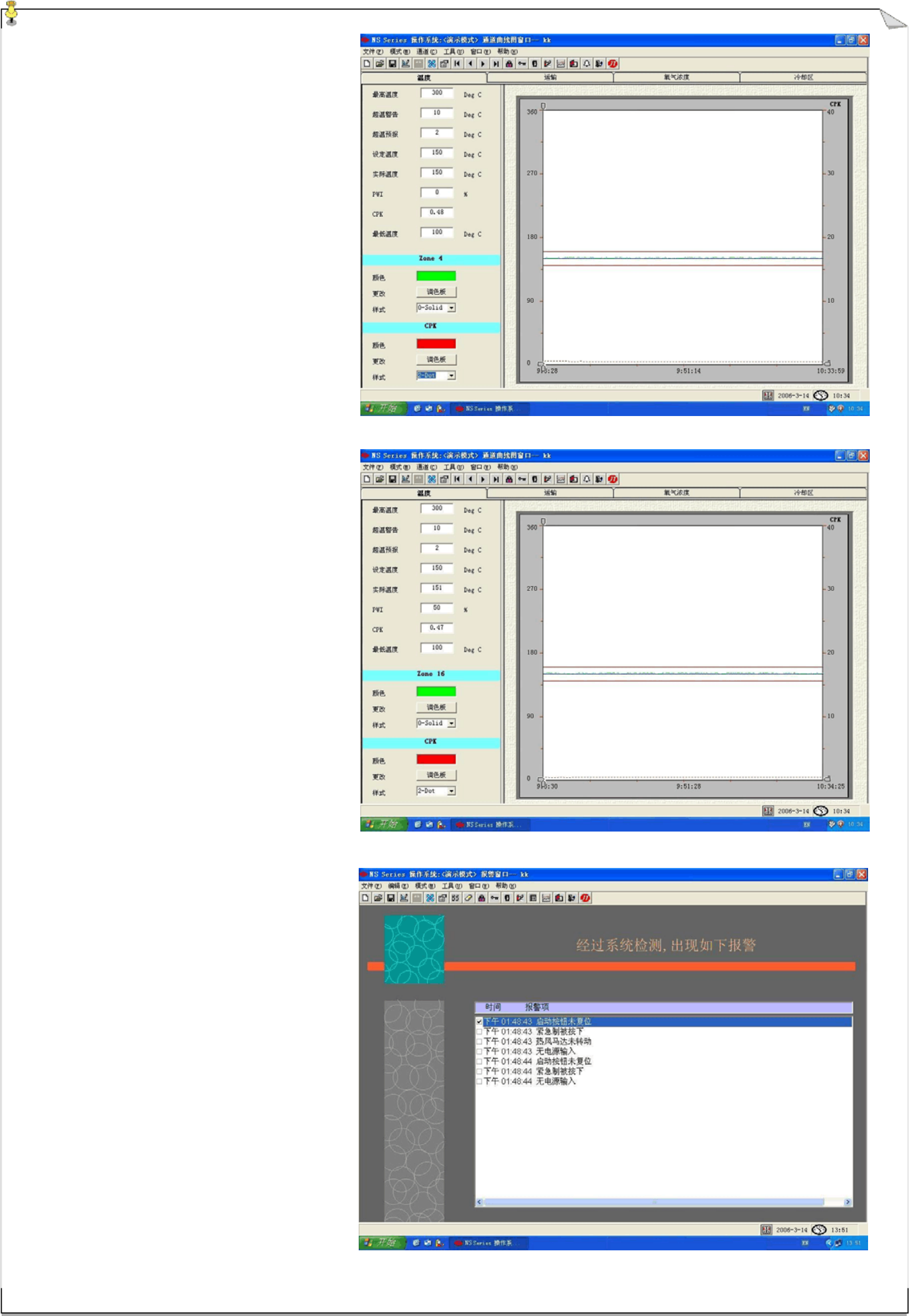

劲拓电子设备有限公司 第 22 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2.3.7.3“下一个”选项：
从当前通道跳到下一个通道。如
在“通道曲线图”窗口，当前通道是第
一个通道，单击此选项，将会显示如右
图的第二通道画面。
7.2.3.7.4 “最后一个”选项：
从当前通道跳到最后一个通道。
如在“通道曲线图”窗口，当前通道是
第五个通道，单击此选项，将会显示如
右图的第 16 通道画面。
7.2.3.8 报警处理
7.2.3.8.1 “响应报警”选项：
此选项仅在“报警”窗口有效，
用于选取待解除的报警项。单击待解
除的报警项左方框，系统将屏蔽蜂鸣
器，只有三色灯在显示。

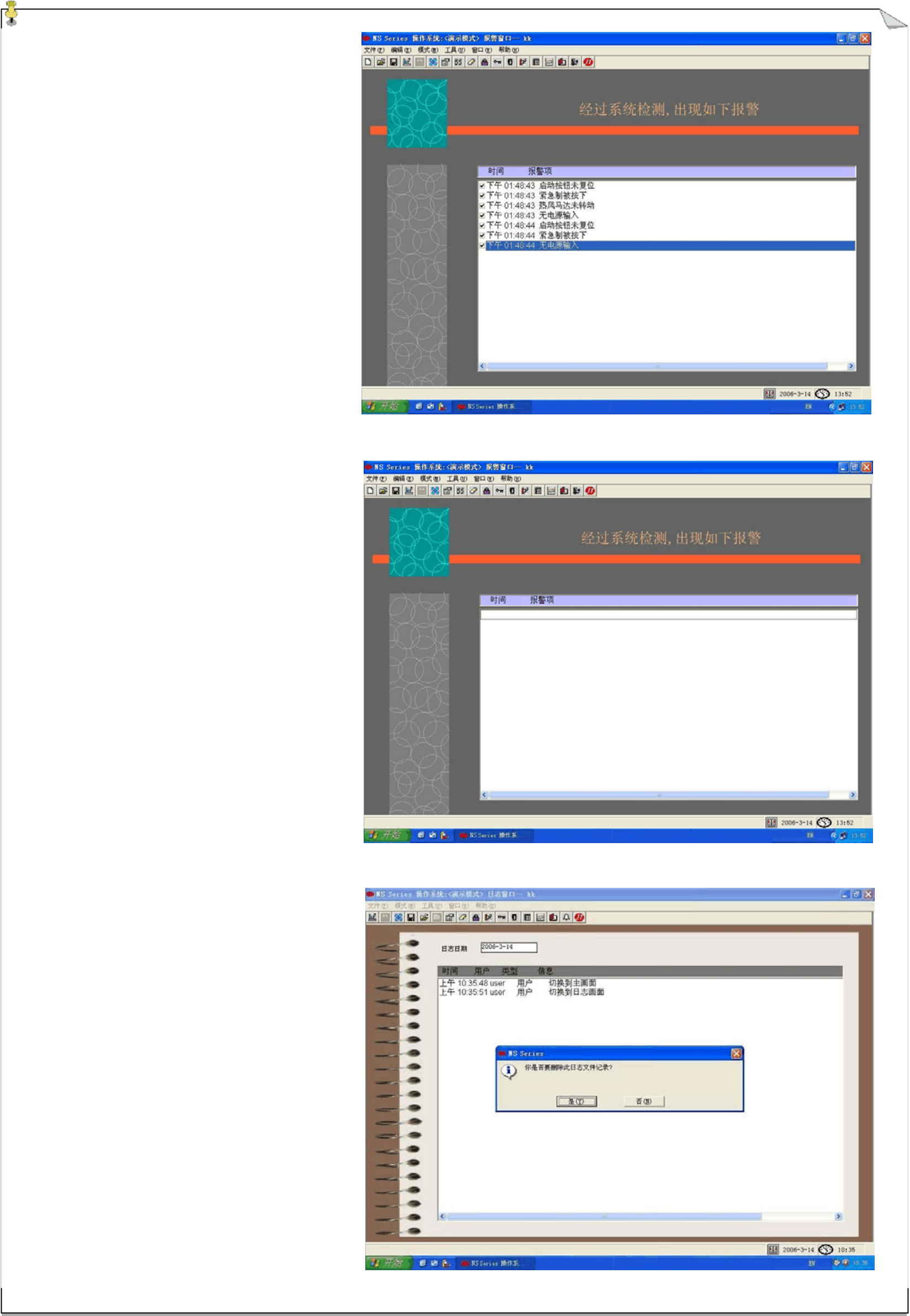

劲拓电子设备有限公司 第 23 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
7.2.3.8.2 “响应所有报警”选项：
此选项仅在“报警”窗口有效，
用于响应所有报警项，此时系统将屏蔽
蜂鸣器，只有三色灯在显示。
7.2.3.8.3 “解除报警”选项：
此选项仅在“报警”窗口有效，
用于解除已响应的各报警项。确定各报
警情况已排除后，选择“操作”选项可
重新启动机器。
7.2.3.9 “删除”选项 ：
仅在“日志窗口”中有效，用于清
除所有日志记录。
