劲拓电子设备有限公司 第 13 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)

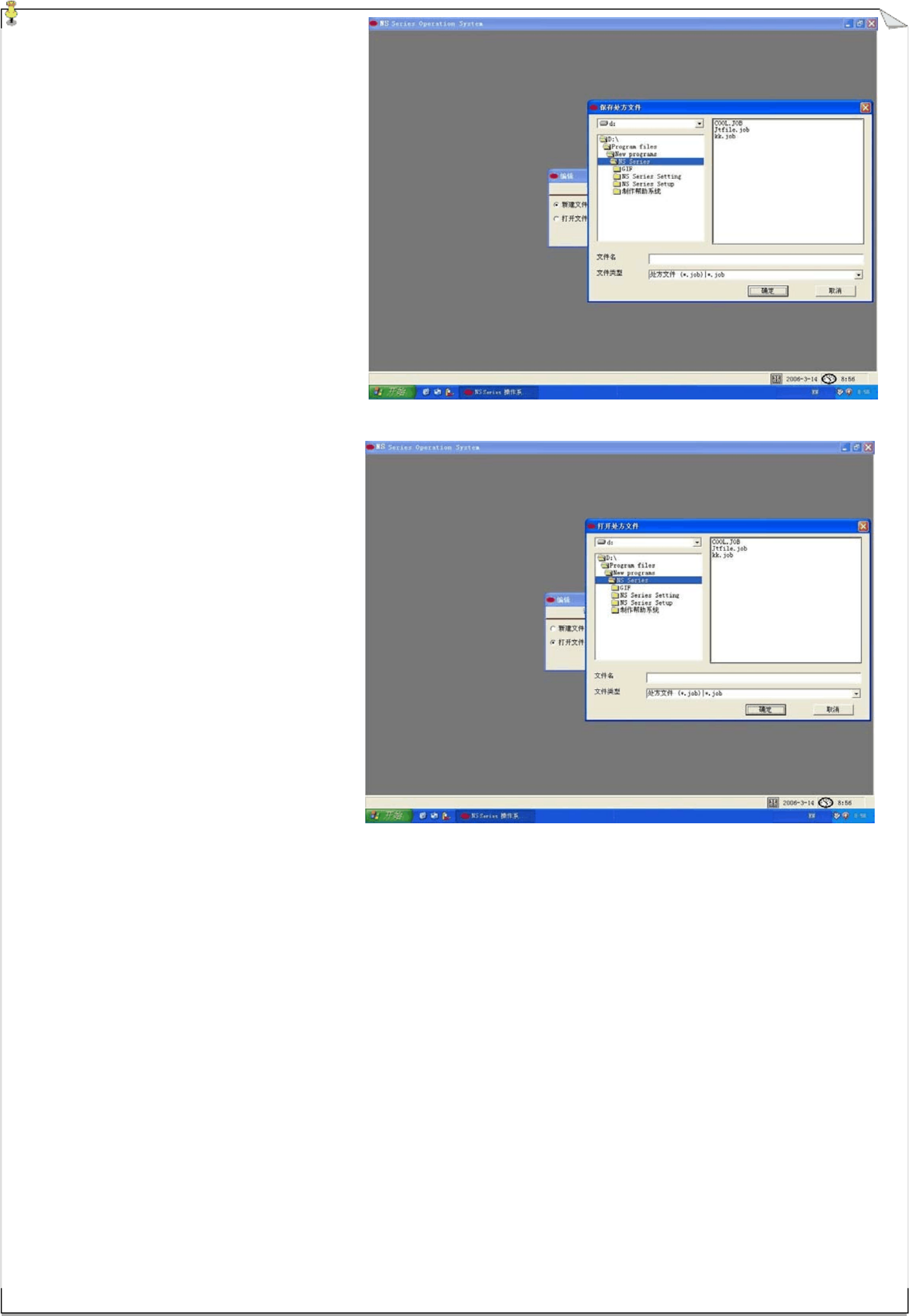

如选择“新建文件方式”并按“确
定” 键，将显示如右图的新建文件对话
框。在“文件名”框中输入新文件名后
按“确定”键，就新建成一个含默认参
数值的处方文件，然后系统进入控制主
画面。按“取消”键将退出控制程序。
如选择“打开文件方式”并按“确
定”键，系统将显示如右图的“打开处
方文件”的对话框，将光标移到＂文件
名＂框输入打开的文件名或在＂文件列
表＂中选择一个的文件后，按“确定”
键，系统将进入主画面。
劲拓电子设备有限公司 第 14 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
此时系统进入主画面，装载设备设
置系统文件和用户选择的处方文件。在
如右图主画面，进度条上方的数值是各
加热区的实际值，在编辑模式下是一个
系统模拟的值。进度条下方的参数为各
加热区的设定值。
通过选择“工具”菜单下的“参数
设置”选项，将显示如右图的“常用
参数”画面。按“TAB”键或单击所要
设置的参数位置可输入所设定的值。
单击传送速度设定值框可输入速度参
数。单击“应用”按钮，这样系统便
确认用户已输入完保存温度和运输速
度设定值。
单击“温区有关参数”选项，系
统将显示如右图画面，此画面用户可
设定各加热区的报警参数、最高温
度、及最低温度，通过按“TAB”键或
单击所要设置的设定值的位置可输入
所设定的值。单击
此图
标，用户可以改变温区通道，或选择
“所有温区设定一致”选项，用户只
要设定一个通道的参数，所有温区的
参数将与此通道的参数一致。设定完
毕后，用户单击“应用”按钮，这样
系统便确认用户已输入完并保存该值。
劲拓电子设备有限公司 第 15 页 共 66 页 NS 系列无铅回流焊机用户手册(A1.0)
单击“风机频率”选项，系统将显
示如右图画面，此画面用户可设定各风
机变频器的频率，通过按“TAB”键或
单击所要设置的设定值的位置可输入所
设定的值。设定完毕后，用户单击“应
用”按钮，这样系统便确认用户已输入
完并保存该值。
单击工具栏中图标 或选择
菜单栏中“工具”下的“机器状态记
录”选项，用户可设置系统是否记录机
器状态和记录机器状态的时间周期。
设置完所需的参数时，请按工具栏
上图标 或选择菜单栏中“文件”下
“保存”选项，保存此处方文件。如
要直接进入“操作模式”请按工具栏
上图标 或选择菜单栏中“模式”下
“操作”选项。系统将加载此编辑的
处方文件进入操作状态的主画面。
2．
选择“操作模式”的工作方式，
将显示如右图的画面，在“文件名”框
中输入所选的处方文件名或在“文件列
表”中选择处方文件后按“确定”键，
进入主画面。
