5.4 Ejecutar una ronda de control
5.4.1 Controlar los alimentadores
Æ Controle si la cinta se encuentra sobre los muelles del alimentador-S.
5
Fig. 5.4 - 1 Colocar la cinta en los muelles del alimentador-S
Æ Controle si el recipiente de película del alimentador-S está lleno.
Si esto sucede saque la película y córtela con unas tijeras.
INDICACION
Cuando Ud. no corta la película sino la rasga pueden presentarse problemas con el tiraje de
la cinta.
Los alimentadores 3 x 8 mm están por ello equipados con una cuchilla integrada. Esta se
encuentra en el recipiente de película, al final del alimentador debajo de la chapaleta. 5
Æ Controle si la ventana de extracción en el alimentador tiene las dimensiones correctas para el
componente.
Æ Controle si están colocadas guías de cinta en los alimentadores combinados (24 mm / 32 mm).
Æ Controle si está colocada la guía de plástico adicional en los alimentadores combinados.
5 Operador, técnico de línea y técnico de servicio Instrucciones de servicio SIPLACE S-27 HM
5.4 Ejecutar una ronda de control Versión de software SR.503.xxEdición 07/2003 ES
116
5.4.2 Controlar los apoyos - TCI
Æ Controle los apoyos magnéticos - TCI en la mesa elevadora. Estos deben estar dispuestos de
forma que no colisionen con componentes en la cara inferior de las tarjetas de circuitos impre-
sos.
5.4.3 Empalmar a tiempo las cintas
INDICACION: 5
Empalme a tiempo las cintas de forma que los alimentadores no funcionen en vacío. De lo con-
trario esto conlleva elevados períodos de parada.
No empalme las cintas demasiado pronto, ya que al empalmar el extremo de la cinta antigua con
el nuevo rollo puede suceder que el nuevo rollo esté tan lleno que la cinta se salga y se bloquee.
Esto conlleva igualmente errores de recogida y elevados períodos de parada. 5
5.4.4 Colocar chapas divisoras en el contenedor de cinta del carro de
componentes
Æ Coloque las chapas divisoras, como se ve en la Fig. 5.4 - 2 y tenga en cuenta que la menor
división del contenedor de cinta es una división 2x. Así evita errores de dotación.
Æ Controle si las chapas divisoras enclavan en la misma posición en ambas regletas guía. En
caso contrario la chapa divisora se atasca o se dobla.
Instrucciones de servicio SIPLACE S-27 HM 5 Operador, técnico de línea y técnico de servicio
Versión de software SR.503.xx Edición 07/2003 ES 5.4 Ejecutar una ronda de control
117
5

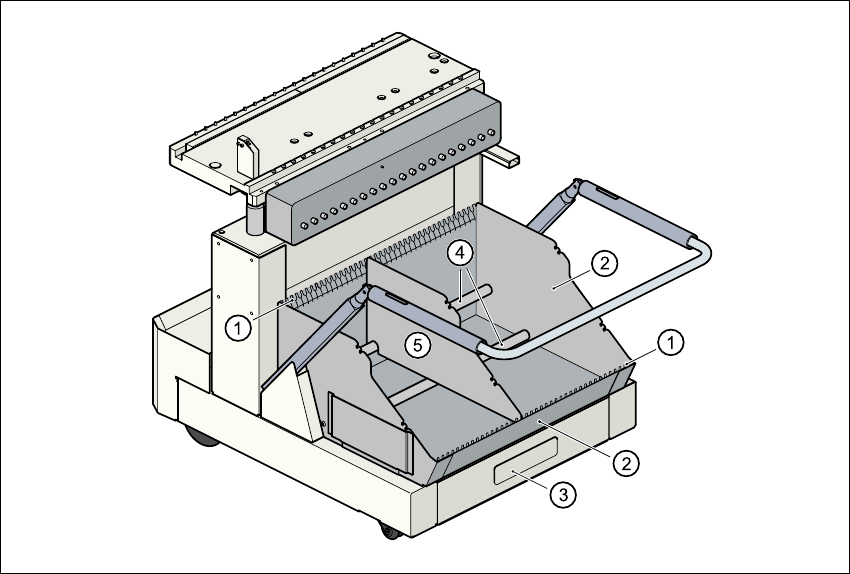

Fig. 5.4 - 2 Colocar chapas divisoras en el contenedor de cinta del carro de componentes
(1) Regleta guía para las chapas divisoras
(2) Contenedor de cinta
(3) Recipiente de desechos de cinta
(4) Barras de soporte para las chapas divisoras
(5) Chapa divisora
