Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de component es Versión de software SR.503.xx Edición 07/2003 ES 6.4 Carro de componentes 147 6.4.3 Aliment aci ón de aire comprimido p ara el aliment ador Bulkcas…
6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.4 Carro de componentes Versión de software SR.503.xxEdición 07/2003 ES
146
El acople y desacople del carro de componentes se describe en el apartado 5.9, de la página
124
6.4.2 Contenedor de cinta
Se pueden utilizar carretes con un diámetro de hasta 19". Colóquelos en las chapas divisoras
como se representa en la Fig. 6.4 - 2
.
INDICACION 6
Nosotros aconsejamos utilizar semiejes para carretes de cinta con un diámetro > 7", para garan-
tizar la seguridad de servicio de los alimentadores. 6
Fig. 6.4 - 2 Carro de componentes con contenedor de cinta
(1) Carro de componentes
(2) Semieje
(3) Chapa divisora
(4) Contenedor de cinta
Instrucciones de servicio SIPLACE S-27 HM 6 Manipulación de componentes
Versión de software SR.503.xx Edición 07/2003 ES 6.4 Carro de componentes
147
6.4.3 Alimentación de aire comprimido para el alimentador Bulkcase
Los alimentadores Bulkcase necesitan aire comprimido para el servicio. Por ello se ofrece como
opción una alimentación de aire comprimido para el alimentador Bulkcase.
El montaje es sencillo. La alimentación de aire comprimido (pos. 2) se fija con tres tornillos DIN
912, M 8x20 (pos. 3) a la mesa de componentes (pos. 1). En la cara posterior de la alimentación
de aire comprimido se encuentran retenes (pos. 4). Estos fijan el alimentador Bulkcase a la mesa
de componentes y cuidan así de una perfecta alimentación de aire comprimido.
6

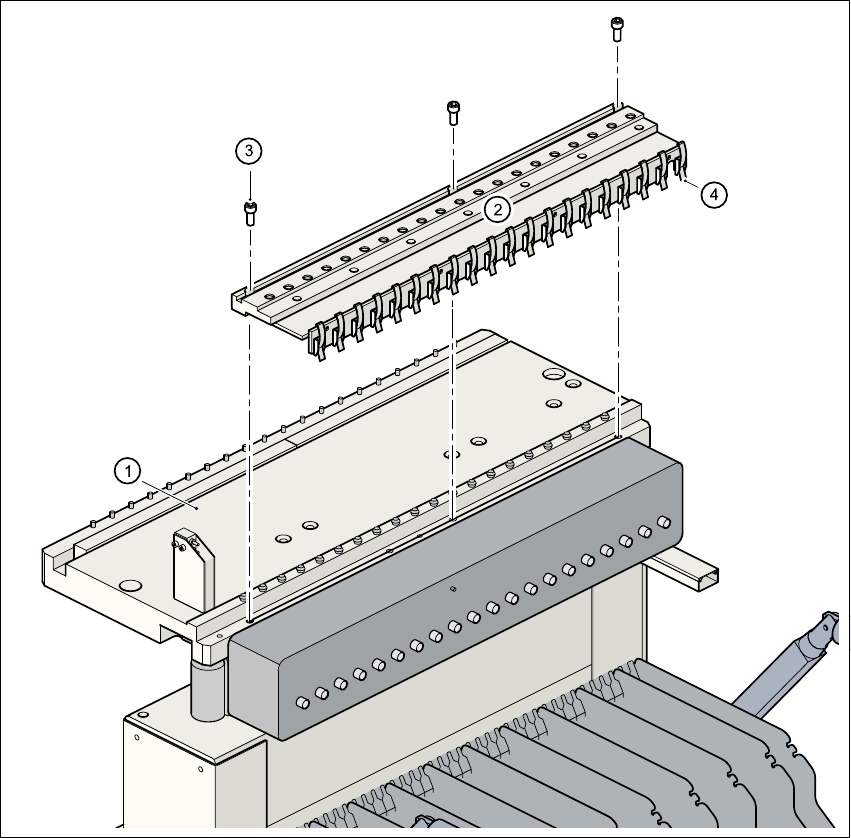

Fig. 6.4 - 3 Alimentación de aire comprimido para el alimentador Bulkcase
(1) Mesa de componentes
(2) Alimentación de aire comprimido para el alimentador Bulkcase
(3) Tornillo DIN 912, M 8x20
(4) Retén
6 Manipulación de componentes Instrucciones de servicio SIPLACE S-27 HM
6.4 Carro de componentes Versión de software SR.503.xxEdición 07/2003 ES
148
6
Fig. 6.4 - 4 Conectar la alimentación de aire comprimido para el alimentador Bulkcase
6
(1) Conector de acoplamiento para aire comprimido
(2) Caja de acoplamiento con tubo flexible de alimentación
(3) Distribuidor de aire comprimido para el alimentador Bulkcase
