Instrucciones de servicio SIPLACE S-27 HM 7 Ampliaciones de la est ación Versión de software SR.503.xx Edición 07/2003 ES 7.4 Código de barras de tarjetas de circuitos impresos 175 7.4 Código de barras de t ar jet as de …
7 Ampliaciones de la estación Instrucciones de servicio SIPLACE S-27 HM
7.3 Transporte doble Versión de software SR.503.xxEdición 07/2003 ES
174
7.3.9 Datos técnicos - Transporte doble
7
7.3.10 Mantenimiento
El mantenimiento de las cintas de transporte y de la mesa elevadora adicional es idéntico al
mantenimiento de transporte estándar. El mantenimiento para cada cinta de transporte se debe
ejecutar como se describe en las instrucciones de mantenimiento.
Borde fijo de transporte A la derecha (estándar), a la izquierda (opción)
Altura máxima del componente
6 mm para el cabezal Collect&Place de 12 segmentos
8,5 mm para el cabezal Collect&Place de 6 segmentos
Formato de las tarjetas de circuitos impresos 50 mm x 50 mm hasta 508 mm x 216 mm
2" x 2" hasta 20" x 8,5"
Sobrelongitud de TCI hasta 610 mm (24"), (opción)
Espesor de las tarjetas de circuitos impresos 0,5 mm hasta 4,5 mm
Abombado máximo de la tarjeta de circuitos
impresos
Hacia arriba: 4,5 mm - espesor de TCI
Hacia abajo: 0,3 mm + espesor de TCI
Espacio libre sobre la cara inferior de TCI Estándar: 25 mm
Opción: máx. 40 mm
Altura del transporte de TCI 830 mm ± 15 mm (estándar)
900 mm ± 15 mm (opción)
930 mm ± 15 mm (opción)
950 mm ± 15 mm (opción SMEMA)
Tipo de interfaz SIEMENS (estándar), (opción SMEMA)
Borde guía exento de componentes 3 mm
Tiempo de intercambio de TCI 2,5 s
Tipo de transporte Sincrónico o asincrónico
Contenido de colocación por transporte Sincrónico: diferente, asincrónico: igual
Ancho de TCI por transporte Igual
Reconocimiento de marcas incorrectas Sincrónico: no es posible, asincrónico: posible
Ajuste automático de anchura Sincrónico: no es posible, asincrónico: posible
Instrucciones de servicio SIPLACE S-27 HM 7 Ampliaciones de la estación
Versión de software SR.503.xx Edición 07/2003 ES 7.4 Código de barras de tarjetas de circuitos impresos
175
7.4 Código de barras de tarjetas de circuitos impresos
7.4.1 Vista general
El lector de código de barras de TCI sirve para el registro automático y decodificación del código
de barras en las tarjetas de circuitos impresos. A través de su interfaz el lector de código de
barras de TCI transfiere el resultado de lectura al controlador de la máquina a través de una
interfaz serial para su procesamiento ulterior.
Los lectores de código de barras de TCI se instalan en el lado de entrada de las estaciones de
colocación, por encima y por debajo del transporte de TCI, de forma que los rótulos adhesivos
de código de barras se puedan leer en el lado superior e inferior de las tarjetas de circuitos
impresos.
Se pueden reequipar máximo dos lectores de código de barras de TCI, para poder leer en la
cara superior e inferior de las tarjeta de circuitos impresos de la pista de transporte.
7

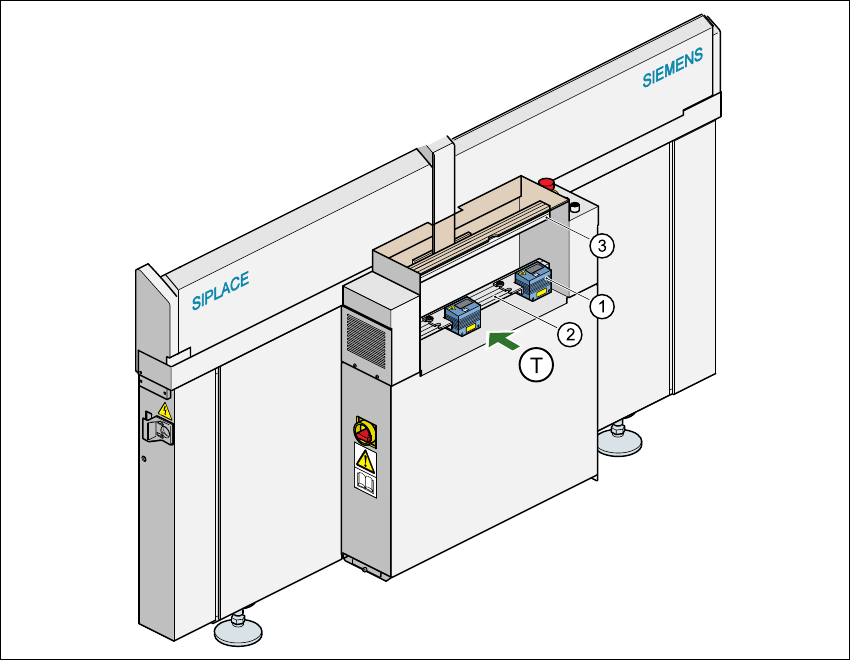

Fig. 7.4 - 1 Posición de los grupos constructivos en el lado de entrada de la estación
de colocación
(1) Cabezal de lectura del código de barras
(2) Carril perfilado para el lector de código de barras de TCI "abajo"
(3) Carril perfilado para el lector de código de barras de TCI "arriba"
(T) Dirección de transporte de las tarjetas de circuitos impresos
7 Ampliaciones de la estación Instrucciones de servicio SIPLACE S-27 HM
7.4 Código de barras de tarjetas de circuitos impresos Versión de software SR.503.xxEdición 07/2003 ES
176
Los lectores de códigos de barras de TCI están fijos al carril perfilado superior o inferior por
medio de dispositivos de sujeción. Estos pueden posicionarse libremente en los carriles perfila-
dos y alinearse a los rótulos adhesivos de códigos de barras. Según la posición de la tira de
código de barras puede montarse con unas pocas manipulaciones el lector de código de barras
de forma que la tira se pueda leer longitudinal o transversalmente a la dirección de transporte de
las tarjetas de circuitos impresos.
7.4.2 Descripción de funcionamiento
7.4.2.1 Lector de código de barras de TCI en el transporte sencillo
El lector SIPLACE de código de barras para tarjetas de circuitos impresos apoya la fabricación
flexible de productos SMD y eleva la seguridad de colocación. Este reconoce todos los tipos de
código usuales en aplicaciones industriales.
El explorador láser lee la etiqueta de código de barras en la cara superior o inferior de cada tar-
jeta de circuitos impresos durante le transporte en la cinta de entrada. En base a la información
del código de barras la computadora de la línea selecciona de forma automática, de la lista de
asignación de código de barras generada anteriormente, el programa Setup y lo envía a la esta-
ción. Si se ha definido un filtro de código de barras se comparan exclusivamente las informacio-
nes consideradas de importancia dentro del código de barras. Esta operación tiene lugar
independiente del tiempo durante el proceso de colocación de una tarjeta de circuitos impresos
que ya se encuentra en la estación de colocación. Si entran una tras otra varias tarjetas de cir-
cuitos impresos con el mismo código de barras, el programa se transmite solamente la primera
vez. Para todos los productos que se deben fabricar con la ayuda del código de barras de TCI es
una premisa:
– Setup de componentes idéntica en cada una de las estaciones de colocación de la línea
– igual ancho para todas las tarjetas de circuitos impresos.
7.4.2.2 Lector de código de barras de TCI en el transporte doble
En el transporte doble el código de barras de tarjetas de circuitos impresos sirve solamente para
reenviar el código de barras a través de la interfaz GEM. Este es incondicionalmente necesario.
La puesta a disposición automática del programa de colocación no es posible.
