7.5 Centrado de substrato de cerámica
7.5.1 Generalidades
El centrado de substrato de cerámica puede ejecutarse óptica o mecánicamente.
En ello la posición de las marcas de centrado en los substratos de cerámica puede determinarse
– con la cámara subportal TCI montada como estándar con iluminación normal o
– cámara Multicolor TCI.
7.5.2 Centrado mecánico
7.5.2.1 Generalidades
El centrado mecánico de substrato de cerámica se utiliza para fijar cuidadosamente substratos
de cerámica en una posición estable en la dirección x y la dirección y. Igualmente pueden colo-
carse substratos de cerámica hasta el borde.
7.5.2.2 Montaje y desmontaje del dispositivo de centrado de substrato de cerámica
INDICACION 7
Solamente técnicos de servicio están autorizados para montar o desmontar del dispositivo de
centrado de substratos de cerámica. 7
7 Ampliaciones de la estación Instrucciones de servicio SIPLACE S-27 HM
7.5 Centrado de substrato de cerámica Versión de software SR.503.xxEdición 07/2003 ES
180

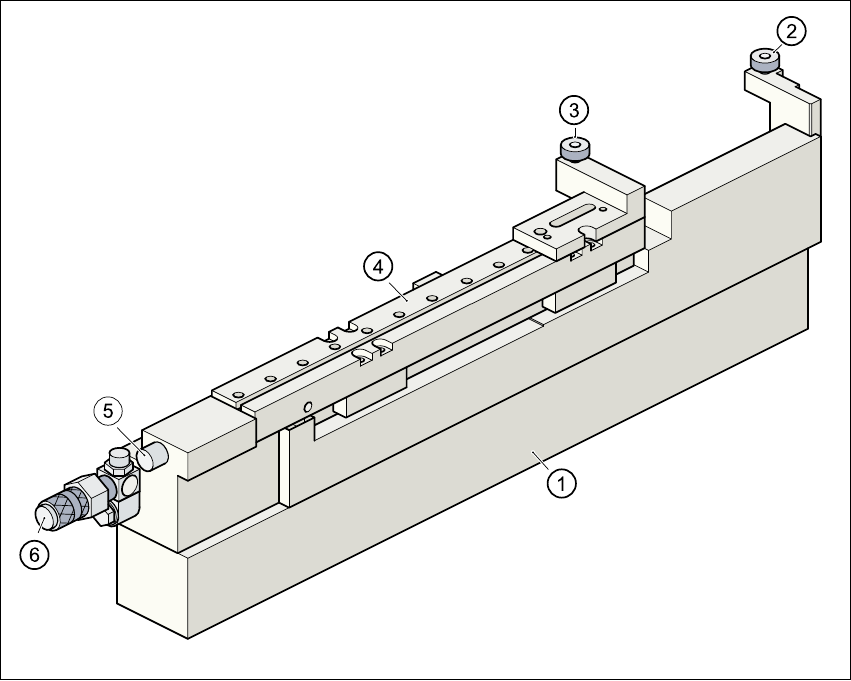

Fig. 7.5 - 1 Centrado de substrato de cerámica (vista lateral)
(1) Centrado mecánico de substrato de cerámica
(2) Tope
(3) Rodamiento de bolas
(4) Cuna de centrado
(5) Cable de conexión para el interruptor de proximidad
(6) Conexión para el aire comprimido
7.5.2.3 Mantenimiento
– Se debe limpiar y engrasar la guía de bolas rodantes en el centrado-X.
– En caso de necesidad controle el accionamiento neumático y la suavidad de marcha.
– El mantenimiento del transporte se debe ejecutar como se describe en las instrucciones de
mantenimiento.
Instrucciones de servicio SIPLACE S-27 HM 7 Ampliaciones de la estación
Versión de software SR.503.xx Edición 07/2003 ES 7.5 Centrado de substrato de cerámica
181
7.5.3 Datos técnicos
7
7
Formato de substrato 50 mm x 50 mm hasta 100 mm x 180 mm
Espesor de substrato 0,5 mm hasta 1,5 mm
Ejecución de substrato Sin entalladura (sin problema)
Con entalladura (según prueba)
Base en transporte 2,5 mm
Centrado óptico: Campo visual del módulo óptico de TCI
Tipo de iluminación para pastas claras:
Tipo de iluminación para pastas oscuras y poca distancia
a las estructuras adyacentes (> 1 mm):
5,7 mm x 5,7 mm
Cámara de TCI (estándar)
Cámara multicolor (opción)
(cuatro tipos de iluminación)
Criterios de marca Ver el módulo óptico de TCI - reconoci-
miento de posición
Centrado mecánico:
Precisión de centrado X/Y ± 0,07 mm / 4 Sigma
Espacio libre debajo del substrato 12 mm
Conexión para el aire comprimido 0,55 MPa (5,5 bares)
