NPM 吸着前检查功能 1.1 功能概要 Page 1-2 EJM1EC-MB-01A-01 1.1 功能概要 功能的目的 检测出托盘元件的误设置，防止产生 实装不良基板。 在安装有托盘单元设备的 NPM 上功能才有效。 1.1.1 检查项目 通过贴装头照相机对以下项目进行识 别后执行检查。 【极性检查】 识别元件的极性方向，判定极性 NG ，当极性为 NG 时，识别不同方向的角度。 1.1.2 对象元件 以给 BGA 元件和 QF…
NPM
吸着前检查功能
EJM1EC-MB-01A-01 Page 1-1
1.
概要
本章对吸着前检查功能的概要进行说明。
NPM
吸着前检查功能
1.1 功能概要
Page 1-2 EJM1EC-MB-01A-01
1.1
功能概要
功能的目的
检测出托盘元件的误设置，防止产生实装不良基板。
在安装有托盘单元设备的
NPM
上功能才有效。
1.1.1
检查项目
通过贴装头照相机对以下项目进行识别后执行检查。
【极性检查】
识别元件的极性方向，判定极性
NG
，当极性为
NG
时，识别不同方向的角度。
1.1.2
对象元件
以给
BGA
元件和
QFP
元件等的托盘供给的元件为对象。
1.1.3
对象标记
作为极性检查对象的标记种类，是被加工的标记和被印字的标记。
使用激光印字的标记时，请咨询本公司。
1.1.4
许可
本功能需要有
“
吸着前检查
(
极性
)”
有偿许可。
有关许可方面，请参考
“7
许可
7.1
选项许可
”
。
NPM
吸着前检查功能
1.2 系统概要
EJM1EC-MB-01A-01 Page 1-3
1.2
系统概要
1.2.1
吸着前检验服务器
使用本功能时，需要在
DGS
客户端安装吸着前检验服务器。
没有
DGS
客户端时，有必要设置
DGS
客户端或者专用的计算机。
由于需要始终处于连续运转状态，故请将电源管理设置为无休眠的状态。有关吸着前检验服务器的
安装方面，请参考
“2.
吸着前检验服务器
”
部分。
另外，由于向
DGS
服务器安装吸着前检验服务器可能会因双方的负荷而影响运转，所以请不要安
装。
1.2.2
自动运转时的处理流程

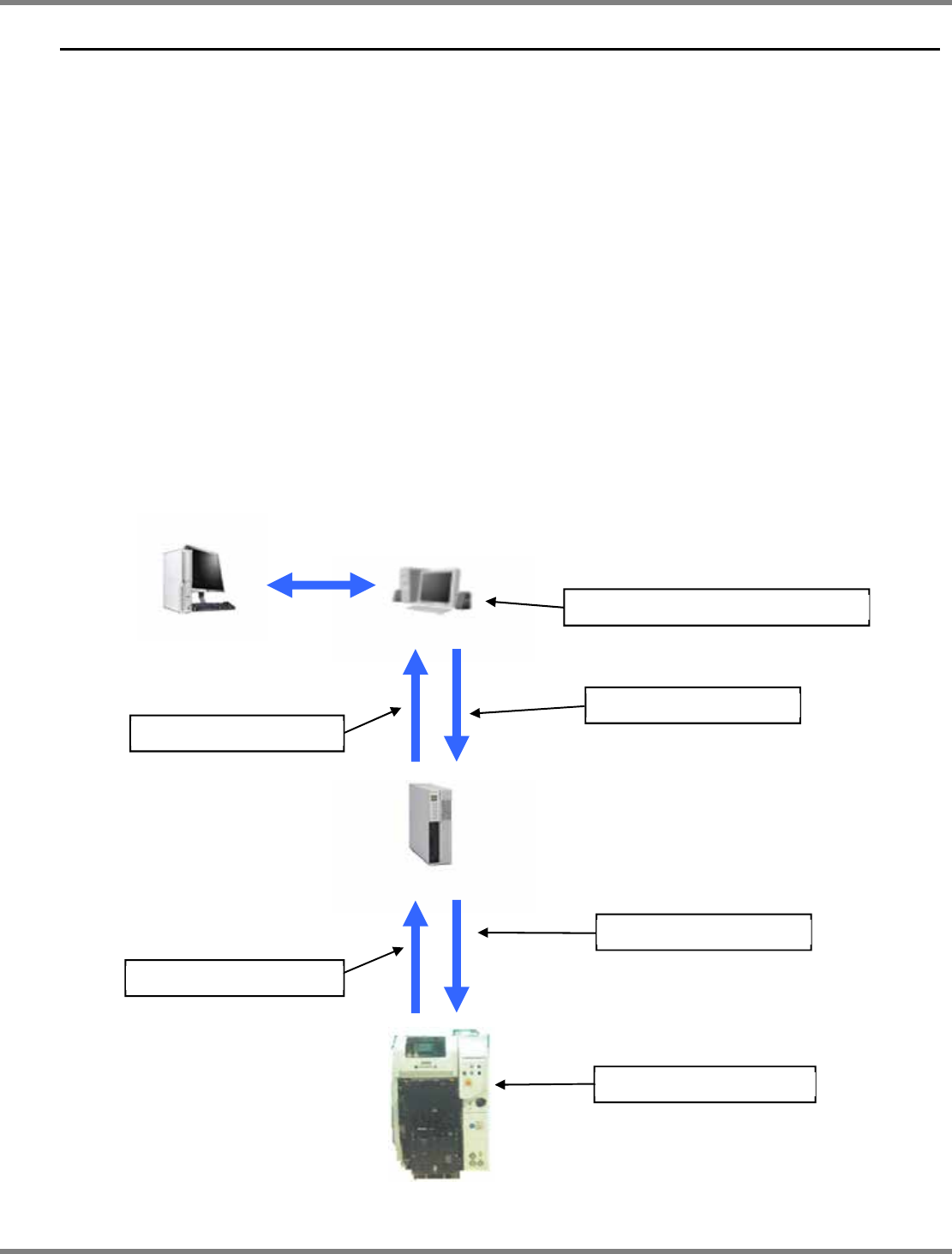

自动运转时的结构图和处理流程如下所示
:
① 拍摄吸着前的托盘元件的检查用图像，保存到
LNB
。
②
DGS
客户端内的吸着前检验服务器从
LNB
处获取检查用图像。
③ 使用
DGS
客户端内的吸着前检验服务器对检查用图像实行检查。
④ 将检查结果通过
LNB
通知到
NPM
主机。
⑤
NPM
主机通过
LNB
获取检查结果。
⑥ 检查为
NG
时，在
NPM
主机上显示出检查结果。
DGS
服务器
DGS
客户端
LNB
①
保存吸着前检查图像
②
获取吸着前检查图像
④
通知吸着前检查结果
⑤
获取吸着前检查结果
⑥
显示吸着前检查结果
③
通过吸着前检验服务器进行检查
NPM
