NPM
吸着前检查功能
5.4 吸着前检查错误画面
Page 5-6 EJM1EC-MB-05A-01
5.4
吸着前检查错误画面
在此说明吸着前检查错误画面。
检查结果为
NG
时会显示吸着前检查错误画面，在画面上能够确认检查
NG
元件。
确认后请将托盘移动到供给部，进行元件或者托盘的交换。
吸着前检查错误画面的说明
a. ‘
地址
’
显示所配置的托盘的槽编号
(
地址
)
。
b. ‘
托盘名
’
显示托盘的名称。
c. ‘
部品名
’
显示元件的名称。
d. ‘
对象元件位置
’
显示区块数、托盘的
X
、
Y
位置。
e. ‘
图像切换
’
极性的图像固定。
f. ‘
检查
NG
图像
’
显示检查
NG
图像。
g. ‘OK
样本图像
’
显示吸着前检查示教上保存的图像和视野
位置。
h. ‘
极性
’
显示极性的检查结果。
i. [OK]
检查
NG
元件，若无问题时即可按动。
j. [
托盘取出
]
检查
NG
元件，若有问题时即可按动。
k. [
托盘供给
]
在元件交换·修理、托盘交换后即可按动。
b
a
c
d
e
i
f
g
h
j
k
NPM
吸着前检查功能
5.4 吸着前检查错误画面
EJM1EC-MB-05A-01 Page 5-7
5.4.1
元件无问题时

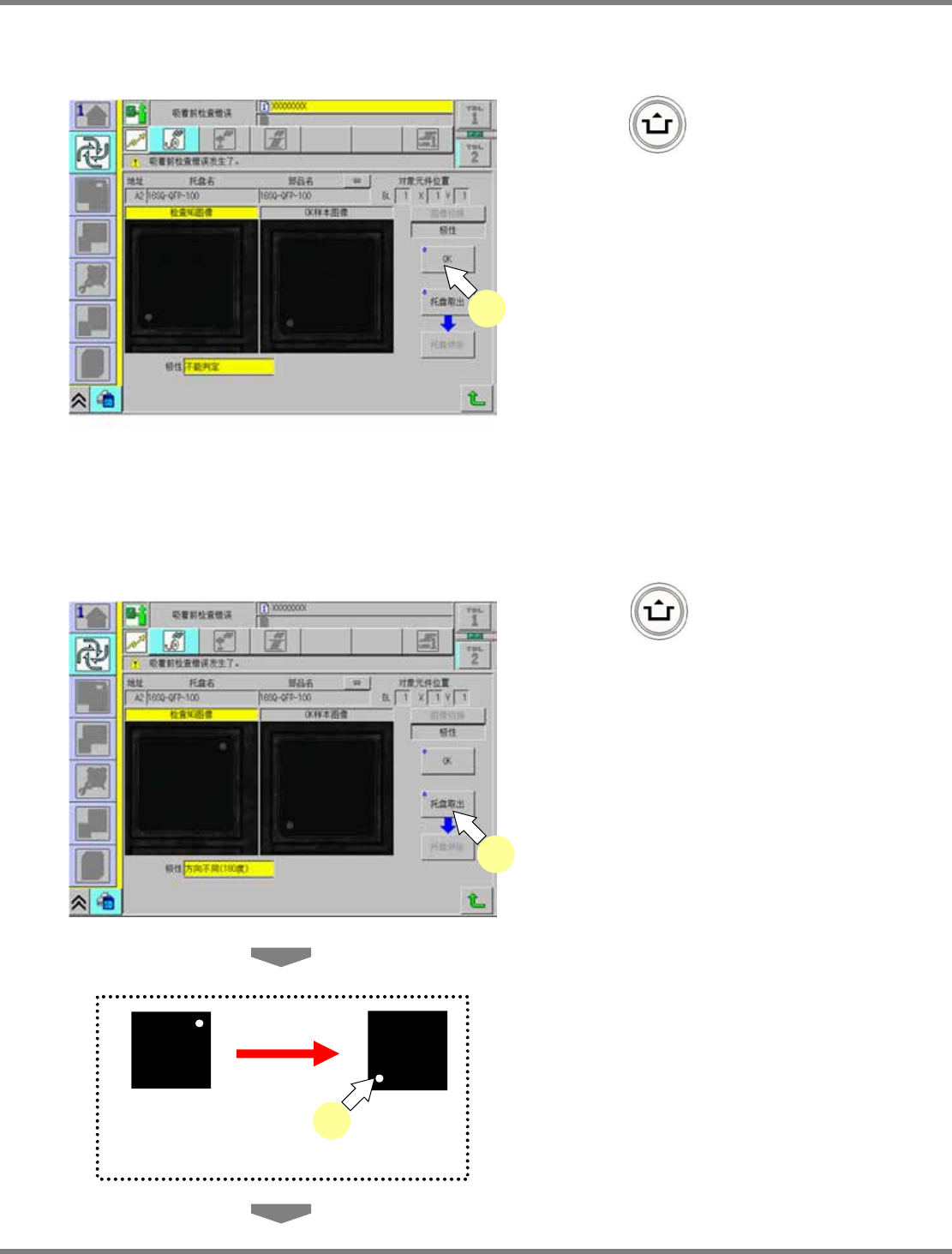

由于检查数据有可能设定不正确，请再次设定检查数据。
1
按动
+ [OK]
。
按动
OK
按钮后，吸着前检查错误画面返回到
显示之前的画面，恢复生产。
想要取出托盘进行确认时，请按照
“5.4.2
元件
有问题时
■检查
NG
元件的交换
·
修理
”
的步骤
进行。
请参阅
“4.3
设定检查数据
”
进行调整。
5.4.2
元件有问题时
检查
NG
元件交换
·
修理
请只交换检查
NG
元件。
1
按动
+ [
托盘取出
]
。
托盘移动到供给部。
当在供给部存在等待元件供给托盘时，托盘将
被移动到托盘料箱内。之后，检查
NG
的托盘
将被移动到供给部。
2
请交换
·
修理检查
NG
元件。
如果在开始吸着位置方向不同时，托盘设置方
向有可能出现错误。改变托盘设置方向时，请
按照
“5.4.2
元件有问题时
■托盘交换
”
的步骤
进行。
1
1
修理前
(检查结果:
方向不同 (180 度) )
修理后
(180 度
翻转)
参考
2
NPM
吸着前检查功能
5.4 吸着前检查错误画面
Page 5-8 EJM1EC-MB-05A-01

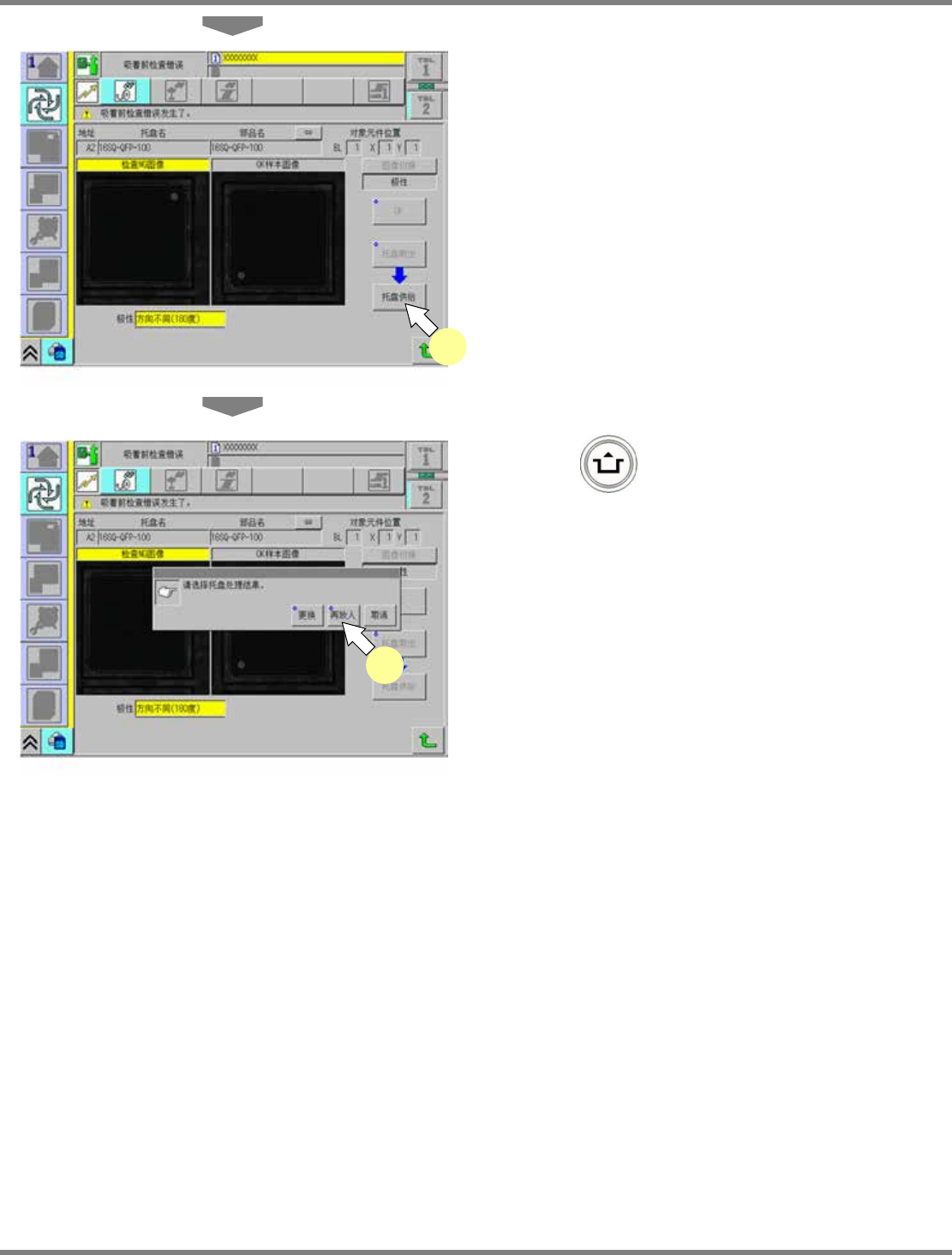

3
按动
[
托盘供给
]
。
请把托盘返回到供给部后再按动。
4
按动
+ [
再放入
]
。
检查
NG
元件交换
·
修理时按动再放入。按动后，
托盘移动到识别位置，并对检查
NG
元件进行
再检查，之后恢复生产。
托盘上的元件位置信息保持不变。
当将等待元件供给托盘移动到托盘料箱内时，
完成一张基板的生产后，等待元件供给的托盘
将被移动到供给部。
3
4
