NPM 吸着前检查功能 2.3 升级步骤 EJM1EC-MB-02A-02 Page 2-15 2.3 升级步骤 对吸着前检验服务器的升级步骤进行 说明。 1 启动检验服务器管理工具。 选择 [Start ( 开始 )] [All Programs ( 所有的应 用程序 )] [Panasonic SYI Server] [SyiSvrMgr .exe] 后，检验服务器管理工具开始 启动。 2 停止吸着前检验服务器服务。…
NPM
吸着前检查功能
2.2 检验服务器管理工具
Page 2-14 EJM1EC-MB-02A-02
总计结果列表
在这个项目下显示总计结果。
总计项目的说明如下所示。
项目 说明
No
系列编号。
机器编号 显示机器编号。
槽名 显示槽名。
元件库 显示元件库名。
元件名 显示元件名。
检查项目 显示检查项目。
检查数 显示检查次数。
OK 判断数 显示判断为 OK 的次数。
NG 判断数 显示判断为 NG 的次数。
检查过判断数 在机器的 NG 画面上按下 OK 按钮时，将视为过判断(误判断)，并显示相应的次数。
托盘交换数 在机器的 NG 画面上，显示托盘更换次数。
托盘再投入数 在机器的 NG 画面上，显示重新放入托盘的次数。
贴装跳过数 显示通过连续 NG 元件数或累计 NG 元件数的设定被判断为 NG 的、贴装被跳过的
次数。
NG Code 1
~
NG Code 16
显示 NG 的各个详细结果的次数。
NG Code 根据各个检查的不同而有所不同。NG Code 的详情，请参照下表。
【
NG Code
】
各检查的
NG Code
内容如下所示。
NG Code
极性检查
NG Code 1
不能判断
NG Code 2
方向错误(90 度)
NG Code 3
方向错误(180 度)
NG Code 4
方向错误(270 度)
NG Code 5
－
NG Code 6
－
NG Code 7
－
NG Code 8
－
NG Code 9
不能计测
NG Code 10
参数错误
NG Code 11
系统错误
NG Code 12
未检查
NG Code 13
许可证错误
NG Code 14
－
NG Code 15
－
NG Code 16
－
*
标注“－”的项目属于未使用的
NG Code
NPM
吸着前检查功能
2.3 升级步骤
EJM1EC-MB-02A-02 Page 2-15
2.3
升级步骤
对吸着前检验服务器的升级步骤进行说明。
1
启动检验服务器管理工具。
选择
[Start (
开始
)]
[All Programs (
所有的应
用程序
)]
[Panasonic SYI Server]
[SyiSvrMgr.exe]
后，检验服务器管理工具开始
启动。
2
停止吸着前检验服务器服务。
请在一般性设置画面上停止吸着前检验服务器
服务，结束检验服务器管理工具。
如果不停止吸着前检验服务器服务，将不能进
行升级。
3
插入安装
DVD
。
插入安装
DVD
后，显示出语言选择画面。
(
不出现显示时，请双击
DVD
的
setup_SyiSvrVxxxxxx.exe (xxxxxx:
版本编
号
)
。
)
4
选择语言，点击
[OK]
。
选择语言
(Japanese / English)
，点击
[OK]
。
出现
SYI Server Update
画面。
2
4
NPM
吸着前检查功能
2.3 升级步骤
Page 2-16 EJM1EC-MB-02A-02

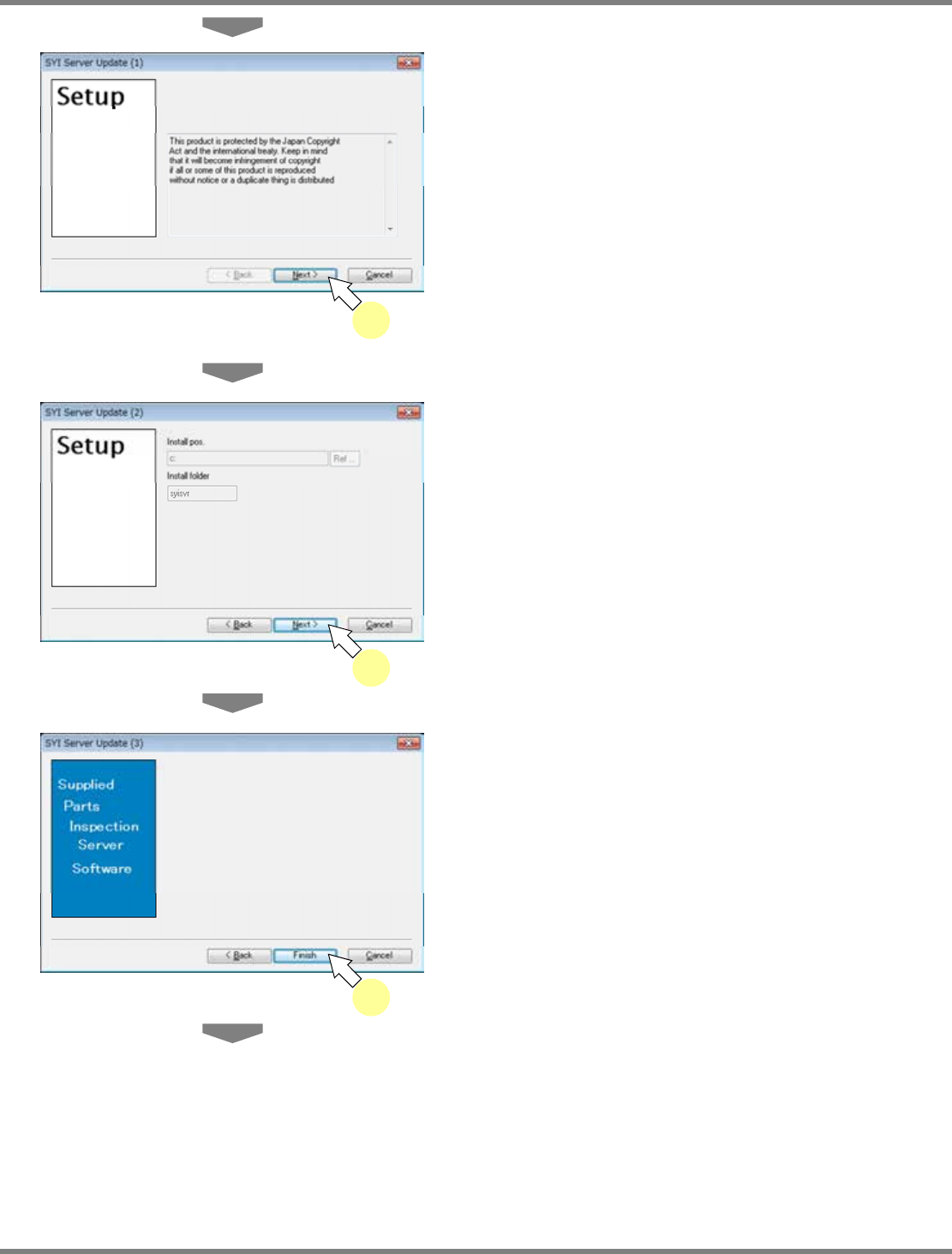

5
点击
[Next]
。
在
SYI Server Update (1)
画面上，点击
[Next]
。
6
点击
[Next]
。
在
SYI Server Update (2)
画面上，点击
[Next]
。
根据需要请指定
Install pos
和
Install folder
。
7
点击
[Finish]
。
在
SYI Server Update (3)
画面上，点击
[Finish]
。
5
6
7
