NPM 吸着前检查功能 4.2 设定图像取得条件 Page 4-10 EJM1EC-MB-04A-01 4.2.4 图像条件 进行灯值的设定和图像保存。 1 按动 + [ 图像条件 ] 。  示教托盘被导出，上升到示教高度。  贴装头移动到托盘开始识别位置的上 面。 2 按动 + 图像， 并将贴装头照相 机移动到对象物体的位置。 a. 微调键 启动图像按钮的移动率部分微调。 b. 灯值调整按钮 微调键 ( 同轴、高角度、中角度、低角…

100%1 / 88
NPM
吸着前检查功能
4.2 设定图像取得条件
EJM1EC-MB-04A-01 Page 4-9

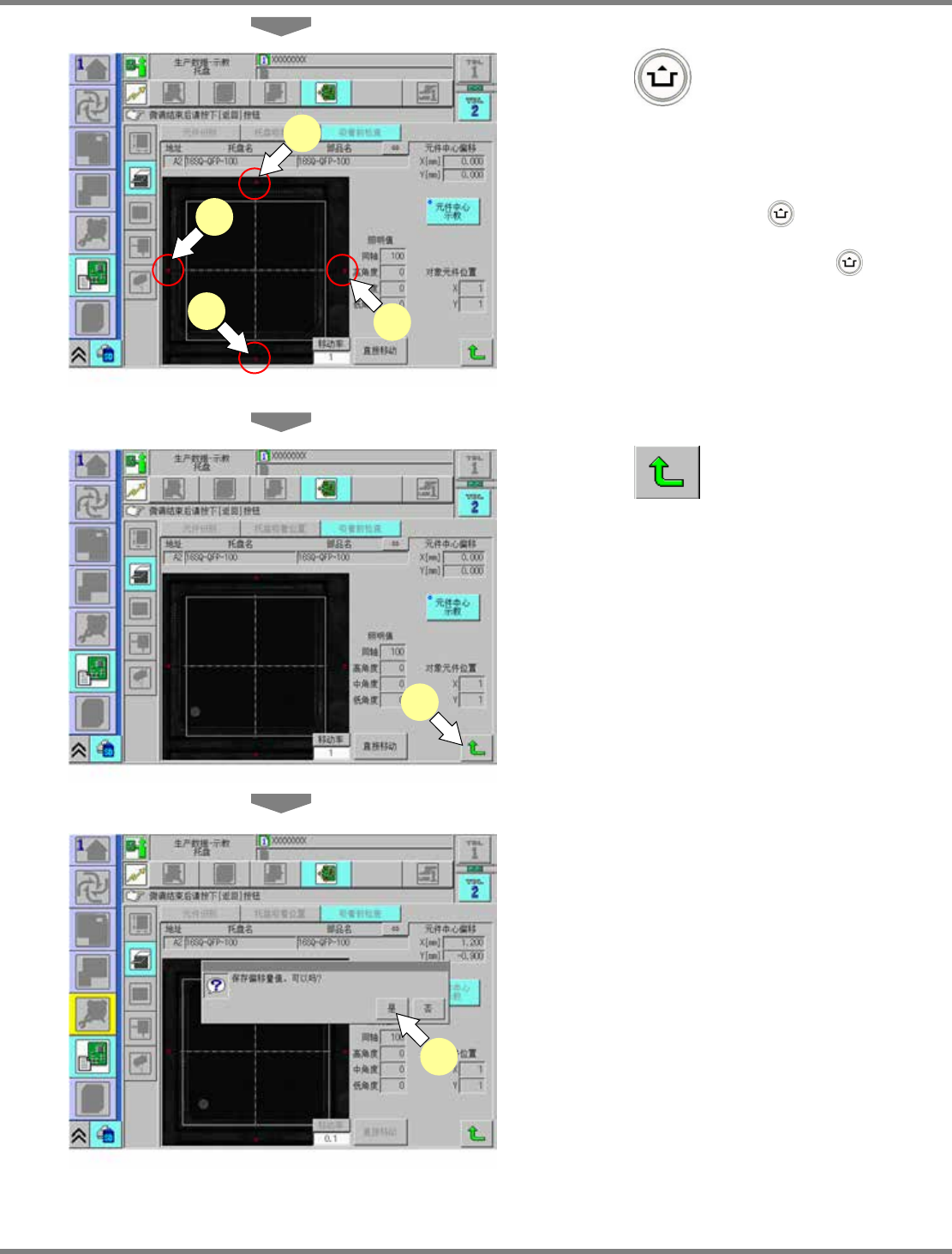

3
按动
+ [▲] [▼] [▼] [▲]
，使元
件框与元件一致。
左图中的元件由于向右下方偏移，所以贴装头
照相机分别分别移动
XY
。
按动直接移动按钮，通过
+
图像可以直接
移动到想要确认之处。
当无法看清元件整体部分时，请按
+ [
元件
中心示教
]
后，按照步骤
2
的画面执行灯值的调
整。
“50 mm
50 mm”
范围以内的元件可以显示在
元件框内，超出
“50 mm
50 mm”
时，元件框
可能会超出画面。
4
按动 。
5
按动
[
是
]
。
仅保存元件中心偏移量值。
3
3
3
3
4
5
NPM
吸着前检查功能
4.2 设定图像取得条件
Page 4-10 EJM1EC-MB-04A-01
4.2.4
图像条件
进行灯值的设定和图像保存。
1
按动
+ [
图像条件
]
。
示教托盘被导出，上升到示教高度。
贴装头移动到托盘开始识别位置的上面。
2
按动
+
图像，并将贴装头照相
机移动到对象物体的位置。
a.
微调键
启动图像按钮的移动率部分微调。
b.
灯值调整按钮
微调键
(
同轴、高角度、中角度、低角度
)
灯值按钮的灯值率变化。
c. [
灯值
]
灯值的变化率进行切换。
d. [
检查种类
]
仅限极性。
e. ‘
对象元件位置
’
托盘内的示教部分进行切换。
f. [
暂时图像保存
]
在对象元件位置获得现在所设定灯值下的
图像。
1
b
d
a
e
c
2
f
NPM
吸着前检查功能
4.2 设定图像取得条件
EJM1EC-MB-04A-01 Page 4-11
3
按动 和 ，调整灯值
(
同轴、高角度、中角度、低角度
)
。
在左图上确认不到极性，为了能够显示清晰，
增大同轴的灯值。
仅保存图像而不保存灯值的变更时，请按动
[
暂
时图像保存
]
。
4
按动
+ [
元件全体图像
]
。
“50 mm
50 mm”
范围以内的元件可以显示在
元件框内，超出
“50 mm
50 mm”
时，元件框
可能会超出画面。
不需要确认元件全体时，请按动
+ [
图像保
存
]
。
5
按动
+ [
图像保存
]
。
当无法顺利调整灯值时，请按直接移动按钮，
并通过
+
图像
直接移动到想要观察的部
位后，再按照步骤
2
的画面执行灯值的调整。
3
4
5
