NPM
吸着前检查功能
1.4 注意事项
Page 1-6 EJM1EC-MB-01A-01
1.4
注意事项
说明运用时的注意事项。

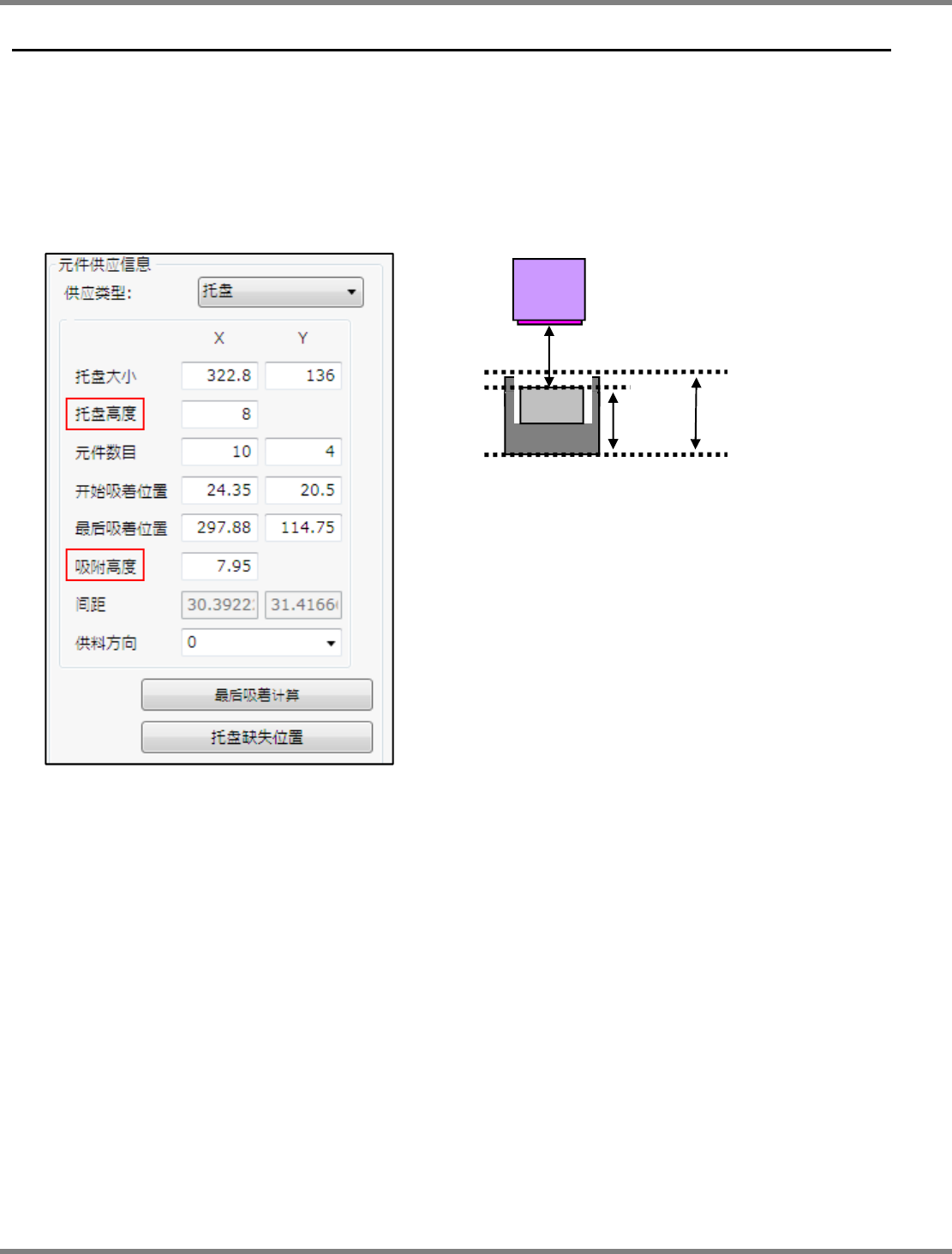

1.4.1
托盘元件数据
吸着前检查时请注意元件数据的设置。
焦点距离 (WD)…贴装头照相机至元件的距离
吸附高度…托盘底面至元件的高度
托盘高度…托盘底面至托盘上面的高度
如果吸附高度与托盘高度的设置不正确，焦点会不合，
从而产生图像模糊和合成面偏移等。
贴装头
照相机
托盘高度 吸附高度
元件
焦点距离 (WD)
托盘
NPM
吸着前检查功能
1.4 注意事项
EJM1EC-MB-01A-01 Page 1-7

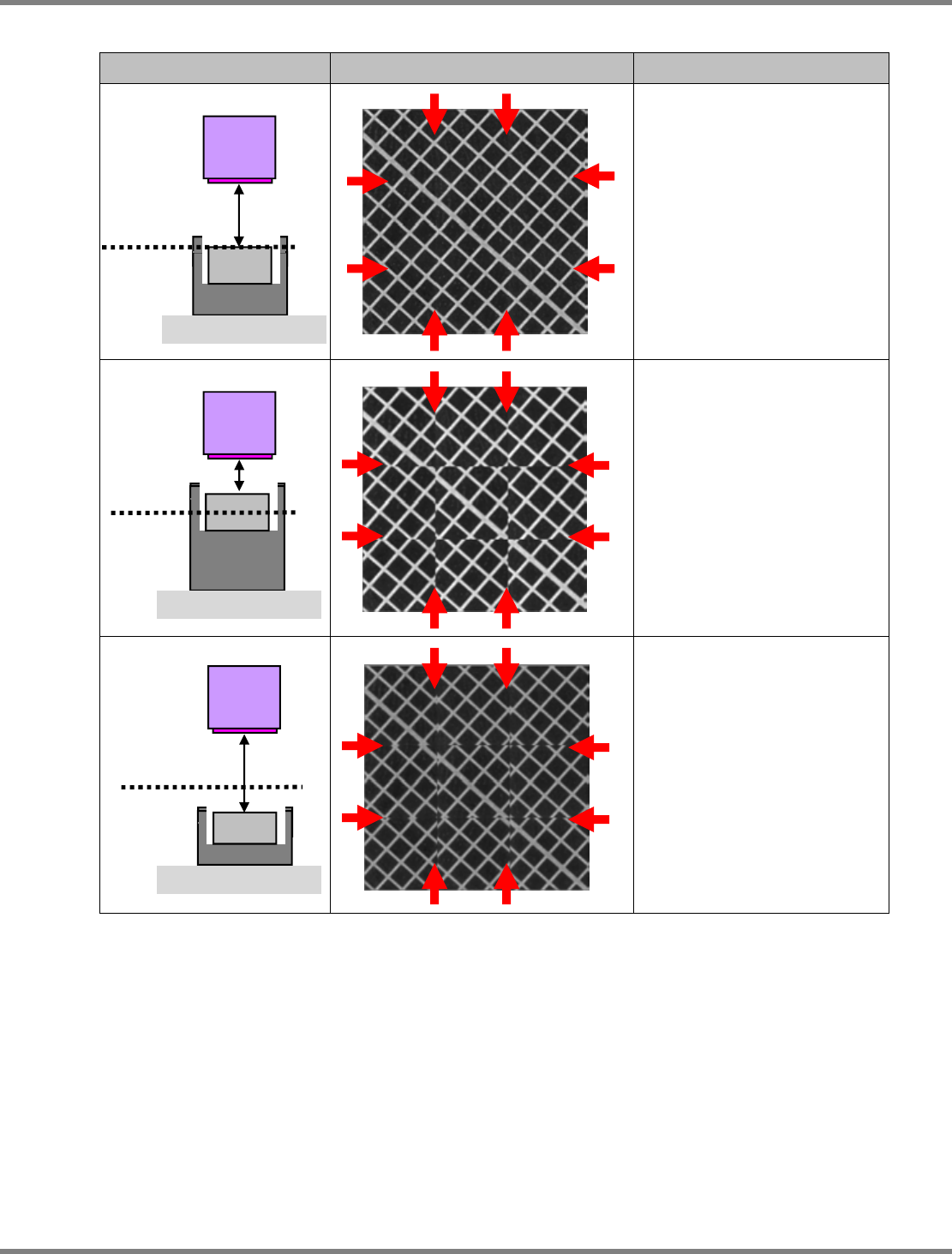

元件数据与实际元件的高度差对图像的影响
差异 样品图像 对图像的影响
吸着高度数据输入正确时，对
图像没有影响
吸着高度数据比实际数据过小
输入时，图像合成部分产生偏
移
吸着高度数据比实际数据过大
输入时，图像合成部分产生偏
移
为了更容易分辨样品图像的合成部分，使用了格子状物品。
红色箭头表示图像合成部分。
贴装头
照相机
元件
吸附高度
托盘
贴装头
照相机
元件
吸附高度
托盘
贴装头
照相机
元件
吸附高度
托盘
NPM
吸着前检查功能
1.4 注意事项
Page 1-8 EJM1EC-MB-01A-01

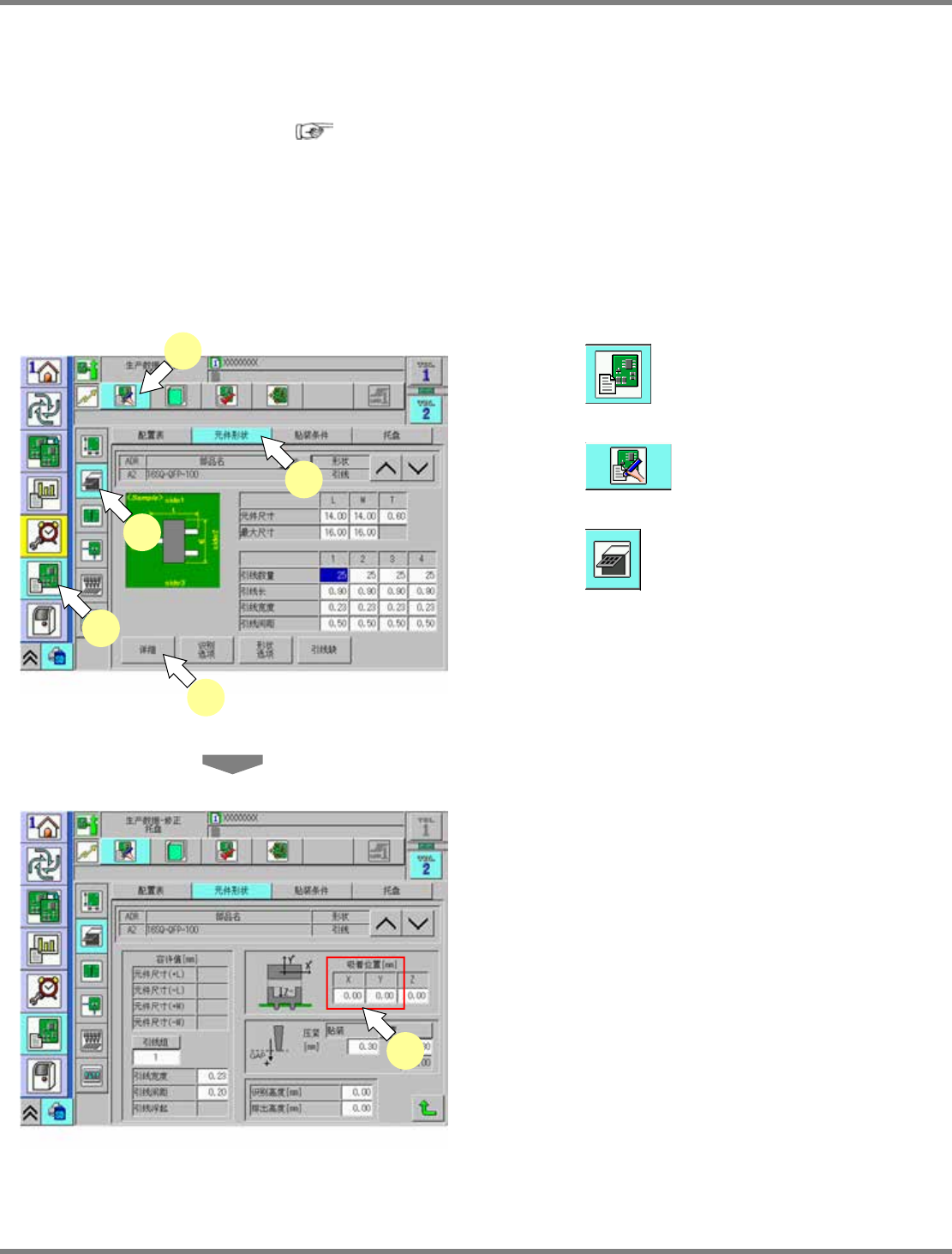

1.4.2
吸着位置示教
吸着前检查的检查区域，已通过从元件的中心位置起的补偿值进行了设定，但是作为元件中心位置
的值，将使用吸着位置示教时的数据。
因此，故意或者因为设置错误等所引起的吸着位置与元件中心位置不同时，有必要进行元件中心位
置的偏移数据示教。
( “4.2.3
元件中心
”)
吸着位置示教时，建议设置元件中心。
另外，需要移动吸着位置时，请在元件形状的吸着位置输入偏移量。
不得已在托盘吸着位置示教上移动吸着位置时，请将开始吸着位置和最后吸着位置的吸着位置设置
为同一点。
吸着位置偏移量
1
按动
。
2
按动
。
3
按动
。
4
按动
[
元件形状
]
。
5
按动
[
详细
]
。
6
在吸着位置
[mm]
的
X
、
Y
处输入偏移量。
1
2
5
3
4
6
