NPM 吸着前检查功能 4.2 设定图像取得条件 Page 4-14 EJM1EC-MB-04A-01 4.2.5 托盘吸着位置示教 在执行托盘吸着位置示教时， 元件的中心 位置有可能会发生变化， 因此需要再次执 行元件中心示教 操作。 1 按 + [ 元件中心 ] 。 如果没有吸着前检查 ( 极性 ) 的许可证， 那么在 托盘吸着位置画面上不会显示 [ 元件中心 ] 按 钮。 只对设定了吸着前检查数据的元件显 示 [ 元件 中…
NPM
吸着前检查功能
4.2 设定图像取得条件
EJM1EC-MB-04A-01 Page 4-13
9
按动
+ [
执行
]
。
返回图像条件画面后，贴装头移动到托盘识别
开始位置的上面，并拍摄元件全体图像。
10
按动 。
11
按动
[
是
]
。
仅保存灯值。
9
10
11
NPM
吸着前检查功能
4.2 设定图像取得条件
Page 4-14 EJM1EC-MB-04A-01
4.2.5
托盘吸着位置示教

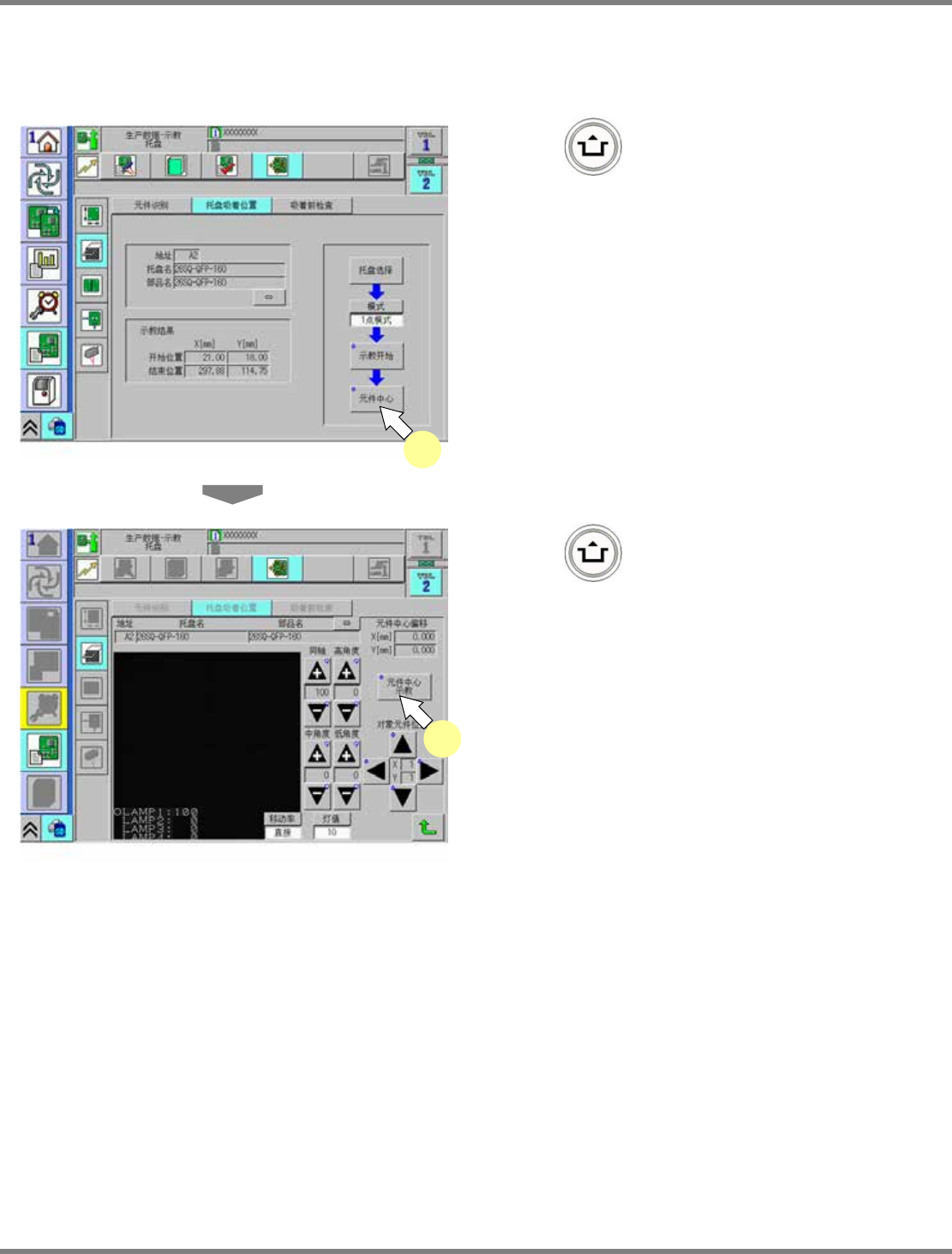

在执行托盘吸着位置示教时，元件的中心位置有可能会发生变化，因此需要再次执行元件中心示教
操作。
1
按
+ [
元件中心
]
。
如果没有吸着前检查
(
极性
)
的许可证，那么在
托盘吸着位置画面上不会显示
[
元件中心
]
按
钮。
只对设定了吸着前检查数据的元件显示
[
元件
中心
]
按钮。
2
按
+ [
元件中心示教
]
，对准元
件的中心。
步骤的详细内容，请参照
“4.2.3
元件中心
”
的
记载。
1
2
NPM
吸着前检查功能
4.3 设定检查数据
EJM1EC-MB-04A-01 Page 4-15
4.3
设定检查数据
通过吸着前检查编辑器进行检查数据的设定以及检查确认。
从
DGS
上启动吸着前检查编辑器。
检查编辑器显示步骤
1
点击
[
元件管理
]
。
2
打开进行吸着前检查的元件。
3
点击
[
高级
]
。
1
2
3
