NPM 吸着前检查功能 4.2 设定图像取得条件 EJM1EC-MB-04A-01 Page 4-1 1 3 按动 和 ，调整灯值 ( 同轴、高角度、中角度、低角度 ) 。 在左图上确认不到极性，为了能够显 示清晰， 增大同轴的灯值。 仅保存图像而不保存灯值的变更时， 请按动 [ 暂 时图像保存 ] 。 4 按动 + [ 元件全体图像 ] 。 “50 mm 50 mm” 范围以内的元件可以显示在 元件框内，超出 “50 …
NPM
吸着前检查功能
4.2 设定图像取得条件
Page 4-10 EJM1EC-MB-04A-01

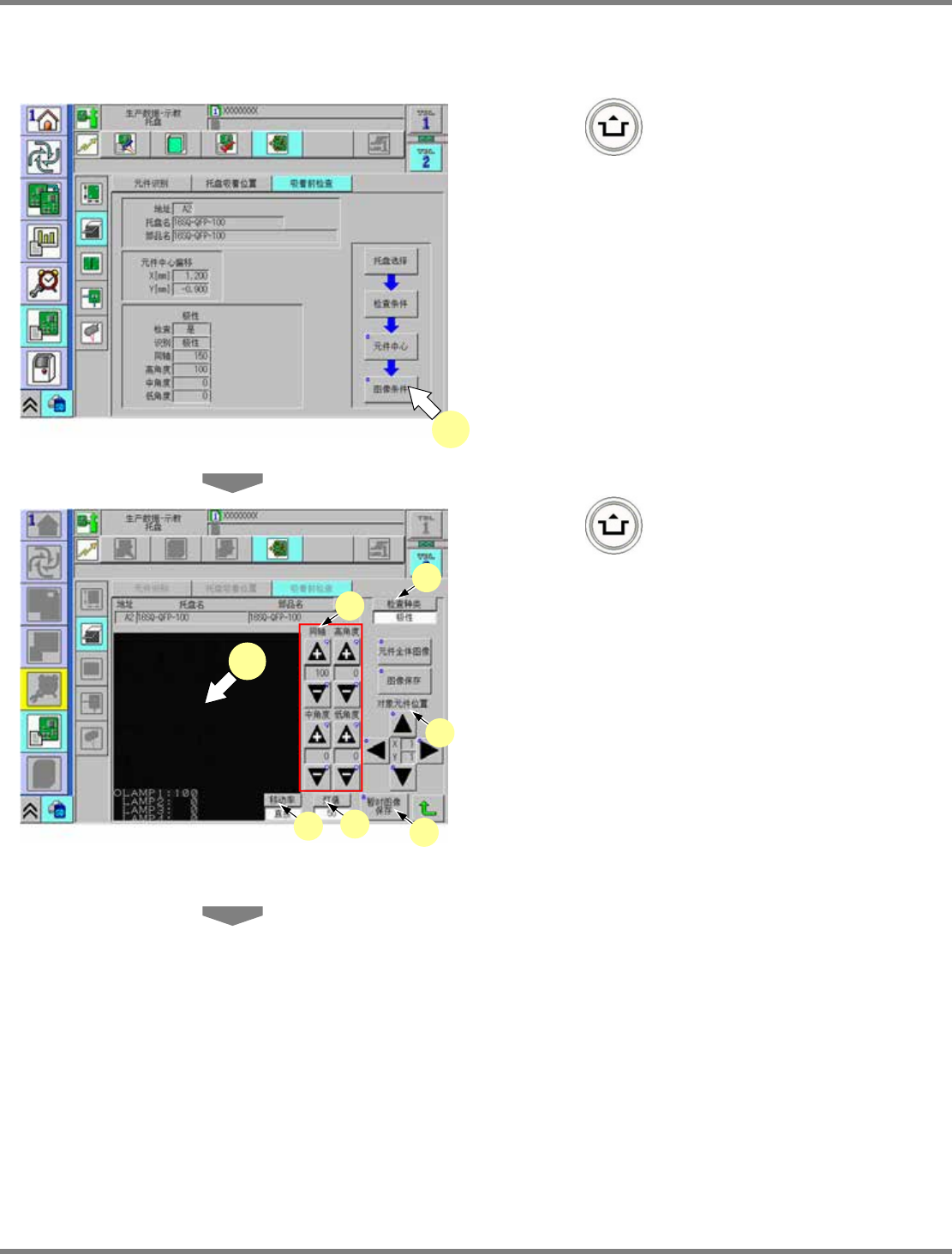

4.2.4
图像条件
进行灯值的设定和图像保存。
1
按动
+ [
图像条件
]
。
示教托盘被导出，上升到示教高度。
贴装头移动到托盘开始识别位置的上面。
2
按动
+
图像，并将贴装头照相
机移动到对象物体的位置。
a.
微调键
启动图像按钮的移动率部分微调。
b.
灯值调整按钮
微调键
(
同轴、高角度、中角度、低角度
)
灯值按钮的灯值率变化。
c. [
灯值
]
灯值的变化率进行切换。
d. [
检查种类
]
仅限极性。
e. ‘
对象元件位置
’
托盘内的示教部分进行切换。
f. [
暂时图像保存
]
在对象元件位置获得现在所设定灯值下的
图像。
1
b
d
a
e
c
2
f
NPM
吸着前检查功能
4.2 设定图像取得条件
EJM1EC-MB-04A-01 Page 4-11
3
按动 和 ，调整灯值
(
同轴、高角度、中角度、低角度
)
。
在左图上确认不到极性，为了能够显示清晰，
增大同轴的灯值。
仅保存图像而不保存灯值的变更时，请按动
[
暂
时图像保存
]
。
4
按动
+ [
元件全体图像
]
。
“50 mm
50 mm”
范围以内的元件可以显示在
元件框内，超出
“50 mm
50 mm”
时，元件框
可能会超出画面。
不需要确认元件全体时，请按动
+ [
图像保
存
]
。
5
按动
+ [
图像保存
]
。
当无法顺利调整灯值时，请按直接移动按钮，
并通过
+
图像
直接移动到想要观察的部
位后，再按照步骤
2
的画面执行灯值的调整。
3
4
5
NPM
吸着前检查功能
4.2 设定图像取得条件
Page 4-12 EJM1EC-MB-04A-01
6
请通过
、、
设定获取托盘上元件图像的开始位置、
结束位置和间隔。
在左图中，针对元件数量
X10Y5
而设定了开始
位置
X1Y1
、结束位置
X10Y5
、间 隔
1
，因此属
于可获取全部元件图像的设定。
a. ‘
检查种类
’
显示极性。
b. ‘
照明值
’
显示设定的灯值。
c. ‘WD
差异
[mm]’
显示离贴装头照相机焦点可能距离的距离。
d. ‘
保存数
’
显示所保存的图像数。
e. ‘
元件数
’
显示托盘上的元件数。
f. ‘
开始位置
’
、
‘
结束位置
’
、
‘
间隔
’
决定进行图像取得的元件。
7
按动
+ [
图像保存开始
]
。
图像被保存到通过吸着前检验服务器设定的保
存文件中。
如果在保存图像的过程中按下
，即可终止
下一个元件图像的获取。
8
按动 。
e
a
6
b
c
d
f
7
8
