838 837 H 电气辅材 H 电气辅材 型号 内装数量 （只） 主要尺寸（ mm) 订货编码 φ D d L (W) S JG10-6 100 6.4 8 5 37 11 3 DHAJG10M6D JG10-8 100 8.4 8 5 37 11 3 DHAJG10M8D JG16-6 100 6.4 9 6 40 13 3 DHAJG16M6D JG16-8 100 8.4 9 6 40 13 3 DHAJG16M8D JG25-…

100%1 / 46
836835
H 电气辅材
H 电气辅材
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
D L1 d S W
φ
L
DTL-16 20 11 30 6.5 2.6 16 8.5 70 DTL016MGD
DTL-25 20 12 34 7.3 3.2 18 8.5 75 DTL025MGD
DTL-35 20 14 39 8.5 3.6 20.5 10.8 85 DTL035MGD
DTL-50 10 16 41 10 4 23 10.8 90 DTL050MGD
DTL-70 10 18 49 11.5 4.5 26 12.5 102 DTL070MGD
DTL-95 10 21 50 13.5 4.8 28 12.5 112 DTL095MGD
DTL-120 10 23 53 15.5 5.3 30 14.5 118 DTL120MGD
DTL-150 10 25 55 17 5.8 34 14.5 125 DTL150MGD
DTL-185 10 27 57 18.6 6.5 37 16.5 133 DTL185MGD
DTL-240 10 30 60 21.5 6.8 40 16.5 140 DTL240MGD
产品选型
外形及安装尺寸
产品概述

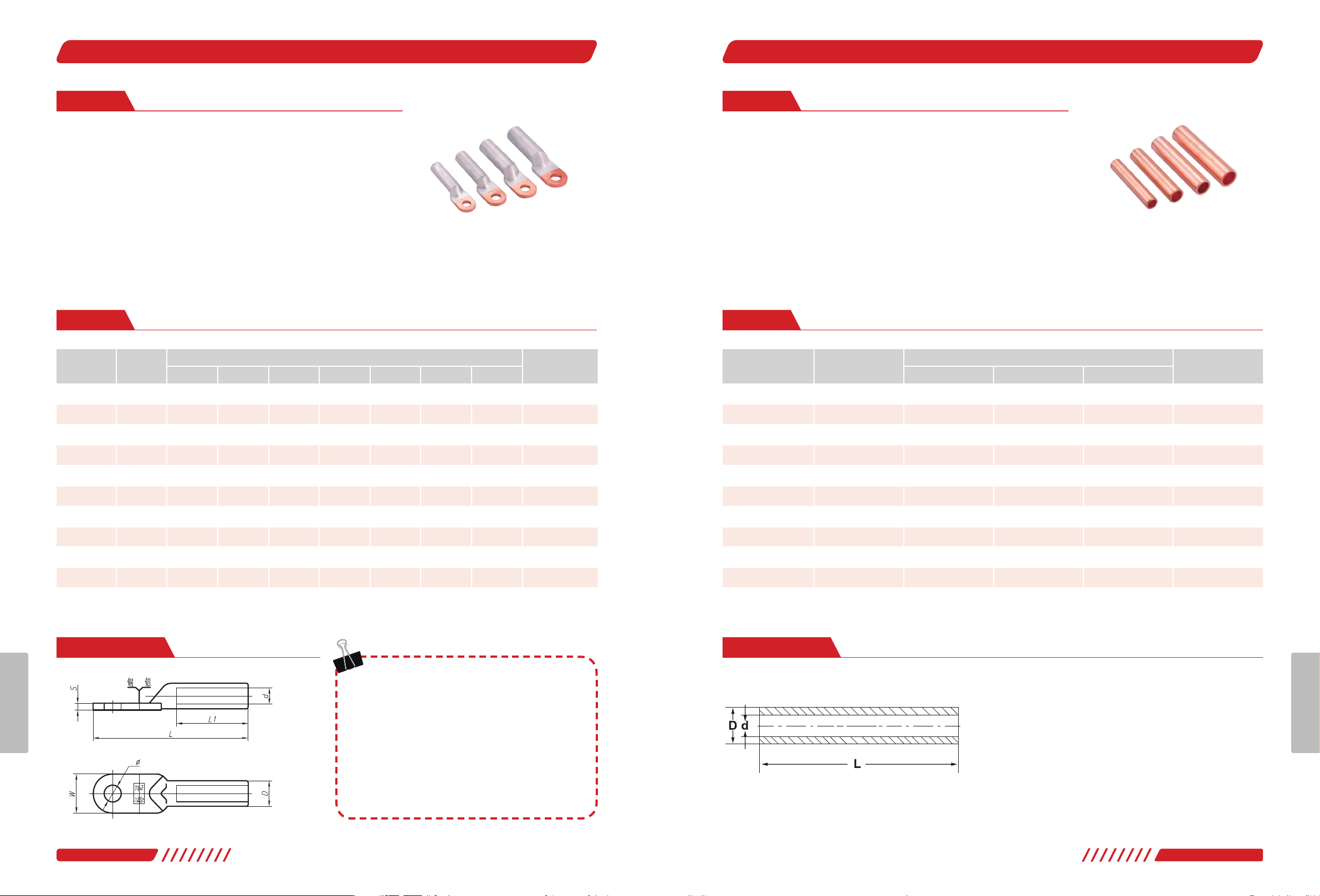

■DTL 系列铜铝接线端子
●
适用于各种圆形铝线、电力电缆与电气设备铜端的过渡连接
●
采用摩擦焊工艺制造，焊缝强度高
●
通电性能好，抗电化腐蚀，使用寿命长
材质特性
●
材 质 ：紫 铜 板
+
铝材
●
工艺：摩擦焊、酸洗
●
产品认证：第三方检测报告
接线端子用于线缆末端连接
过渡线夹用于线缆的并接以及分支线路并接
1
外型：端子大多是圆型且体积较小
线夹是条型
T
型较比。
2
安装：端子都是压接型的
而线夹大多为螺栓型也有少数是压接的。
3
攻能：端子系列只适应为线和板之间的连接；线夹系列包括多个
型号可以是线对板也可以线对线连接。
铜铝接线端子和铜铝过渡线夹的区别：
使用指南：
铜接线端子
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
D d L
GT-16 20 10 6.1 65 GT016SGD
GT-25 20 11 7.1 70 GT025SGD
GT-35 20 12 8.5 75 GT035SGD
GT-50 20 14 9.8 80 GT050SGD
GT-70 10 16 11.5 90 GT070SGD
GT-95 10 18 13.5 95 GT095SGD
GT-120 10 20 15 100 GT120SGD
GT-150 10 22 17 105 GT150SGD
GT-185 10 25 18.6 110 GT185SGD
GT-240 10 27 21.5 120 GT240SGD
产品概述
■GT系列铜连接管（通孔型）
●
适用于配电装置中各种圆型，半圆扇型电线，电力电缆之间的连接
●
采用紫铜管料压制
●
切实可靠的导电特性
●
采用通孔型设计
材质特性
●
材 质 ：紫 铜 管
●
工 艺 ：酸 洗
产品选型
外形及安装尺寸
铜接线端子
838837
H 电气辅材
H 电气辅材
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
φ
D d L (W) S
JG10-6 100 6.4 8 5 37 11 3 DHAJG10M6D
JG10-8 100 8.4 8 5 37 11 3 DHAJG10M8D
JG16-6 100 6.4 9 6 40 13 3 DHAJG16M6D
JG16-8 100 8.4 9 6 40 13 3 DHAJG16M8D
JG25-10 100 10.5 10 7 45 14 3 DHAJG25M10D
JG25-8 100 8.4 10 7 45 14 3 DHAJG25M8D
JG35-8 100 8.4 11 8.4 51 16 2,.6 DHAJG35M8D
JG50-8 100 8.4 13 10 54 19 3 DHAJG50M8D
JG50-10 100 10.5 13 10 54 19 3 DHAJG50M10D
JG70-12 50 12.5 16 12 60 23 4 DHAJG70M12D
JG95-12 50 12.5 18 14 65 26 4 DHAJG95M12D
产品选型
产品概述

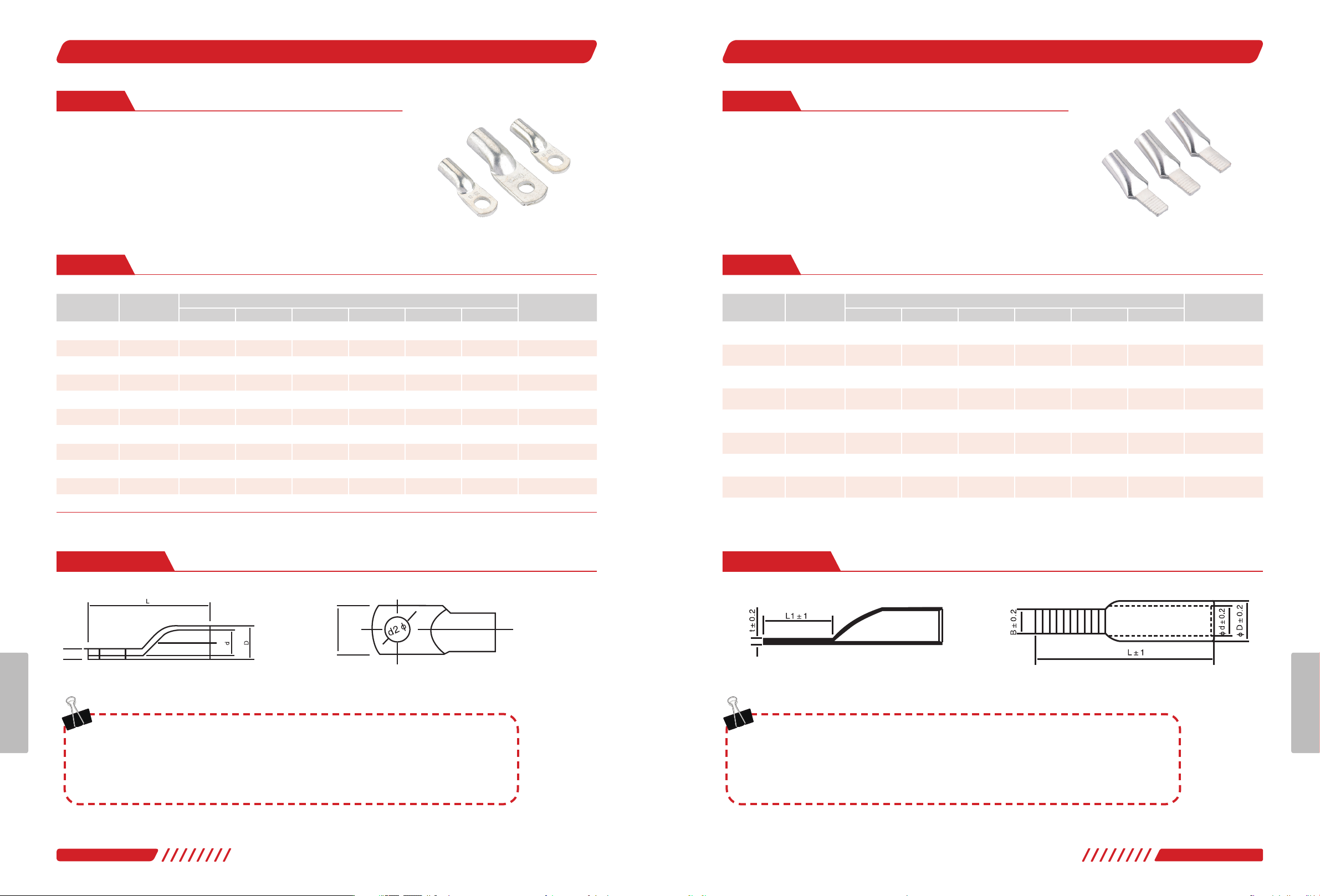

■JG 系列铜接线端子
●
适用于配电装置中电线、电力电缆与电气设备的连接
材质特性
●
材质：
T2
铜管
●
工 艺 ：表 面 镀 锡
S
W
外形及安装尺寸
JG10-6
表示穿
10
平方线螺丝孔
6
个大
，其他冷压端子命名可依此类推。
型号说明：
使用指南：
铜接线端子
产品选型
●
适用于配电装置中电线、电力电缆与电气设备的连接
外形及安装尺寸
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
D d L1 L W S
C45-4 500 5 3 10 26 4.8 2 DHACZ4ZXD
C45-6 500 6 4 10 27 4.8 2 DHACZ6ZXD
C45-10 200 7.5 5 13.5 34 6.8 2.5 DHACZ10ZXD
C45-16 200 8.5 6 14 35 6.8 2.5 DHACZ16ZXD
C45-25 200 10 7 14.5 38 6.8 3 DHACZ25ZXD
C45-35 200 11 8.4 15 42 6.8 2,.6 DHACZ35ZXD
C45-50 100 13 10 15.5 45 6.8 3 DHACZ50ZXD
C45-70 100 16 12 16 50 6.8 4 DHACZ70ZXD
S
W
产品概述
■C45 系列插针
材质特性
●
材质：
T2
铜管
●
工 艺 ：表 面 镀 锡
先用剥线钳拨开电线，然后再用压接钳将电线和冷压端子进行压接，最后固定在元件或设备上。
冷压端子的压接：
使用指南：
铜接线端子
840839
H 电气辅材
H 电气辅材
产品概述

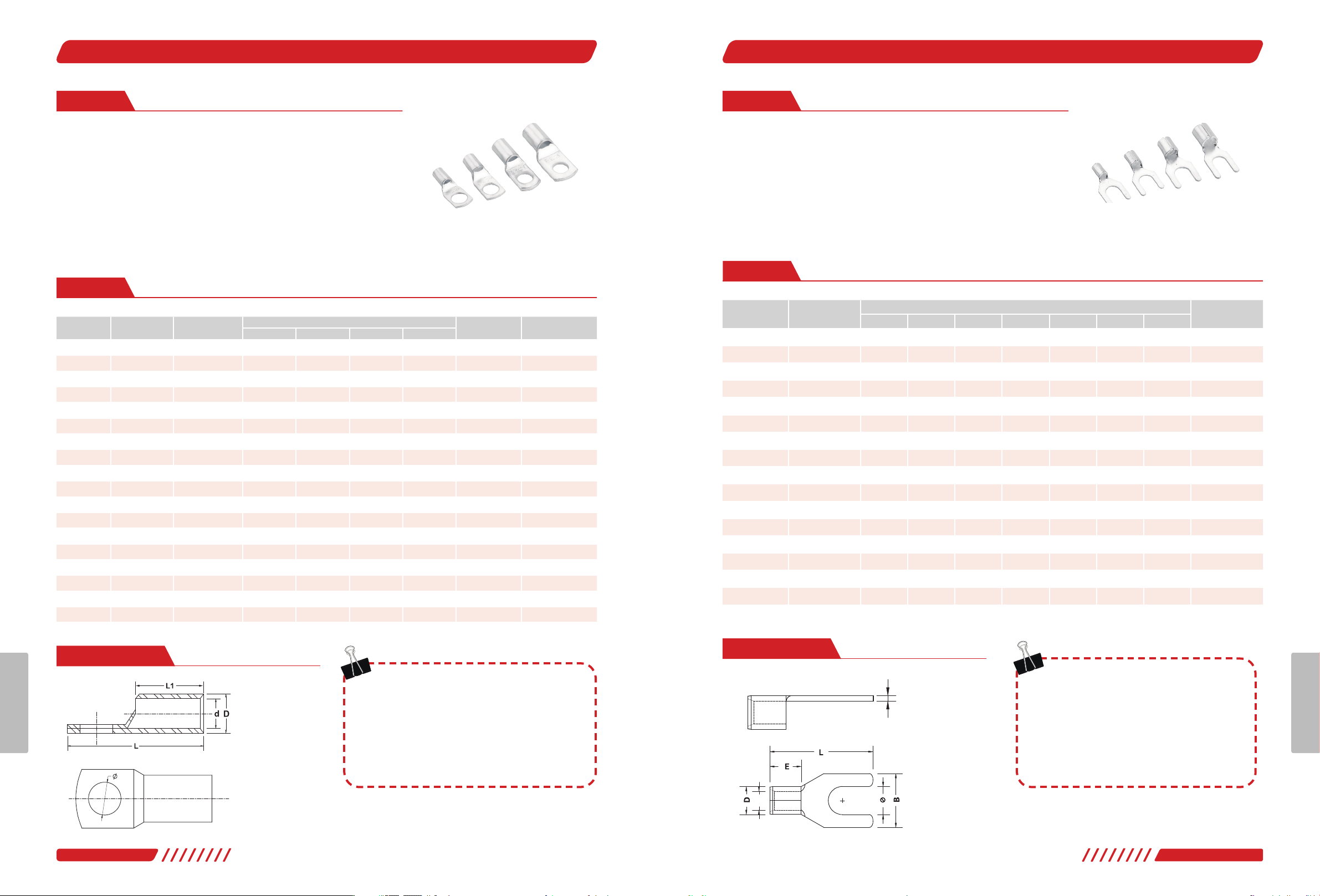

■SC 窥口铜接线端头（DTGA 型）
●
通电性能好，抗电化腐蚀，使用寿命长
材质特性
●
材 质 ：紫 铜 板
+
铝材
●
工 艺 ：表 面 镀 锡
●
温度：
-55
℃
-150
℃
型号
内装数量
（只）
螺栓口直径
φ（
mm
）
主要尺寸（
mm)
导线截面
mm
2
订货编码
d D L1 L
SC10-6 500 6.4 4.5 6.3 9 24 10 SC10M6ZXD
SC10-8 500 8.4 4.5 6.3 9 25 10 SC10M8ZXD
SC16-6 200 6.4 5.7 7.5 11 27.5 16 SC16M6ZXD
SC16-8 200 8.4 5.7 7.5 11 29.5 16 SC16M8ZXD
SC16-10 200 10.5 5.7 7.5 11 31 16 SC16M10ZXD
SC25-6 200 6.4 7.2 9 13.5 34 25 SC25M6ZXD
SC25-8 200 8.4 7.2 9 13.5 34 25 SC25M8ZXD
SC25-10 200 10.5 7.2 9 13.5 34 25 SC25M10ZXD
SC35-8 100 8.4 8.5 10.8 14.5 37 35 SC35M8ZXD
SC35-10 100 10.5 8.5 10.8 14.5 38 35 SC35M10ZXD
SC50-8 100 8.4 9.8 12.5 17 42.5 50 SC50M8ZXD
SC50-10 100 10.5 9.5 12.5 17 44 50 SC50M10ZXD
SC50-12 100 13 9.5 12.5 17 44 50 SC50M12ZXD
SC70-8 100 8.4 11.5 14.5 19.5 50 70 SC70M8ZXD
SC70-10 100 10.5 11.5 14.5 19.5 50 70 SC70M10ZXD
SC70-12 100 13 11.5 14.5 19.5 50 70 SC70M12ZXD
SC95-10 50 10.5 13.7 17 23.5 57 95 SC95M10ZXD
SC95-12 50 13 13.7 17 23.5 57 95 SC95M12ZXD
产品选型
外形及安装尺寸
SC10-6
表示穿
10
平方线螺丝孔
6
个大，其他冷压端子命名可
依此类推。
型号说明：
使用指南：
冷压端子
S
d
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
φ
B L E D c T
UT1-3 1000 3.1 5.8 14.8 5 3 1.7 0.5 UT1M3HY
LTTM 1000 4.1 6.9 15.3 5 3 1.7 0.5 UT1M4HY
UT1.5-3 1000 3.1 6 14.8 5 3.3 2 0.5 UT1O5M3HY
UT1.54 1000 4.1 6.8 15 5 3.3 2 0.5 UT105M4HY
UT1.5-5 1000 5.1 8.7 17.3 5 3.3 2 0.5 UT1O5M5HY
UT2.5-3 1000 3.1 6 15.9 5 4 2.6 0.5 UT2O5M3HY
UT2.5-4 1000 4.1 7.1 16 5 4 2.6 0.5 UT205M4HY
UT2.5-5 1000 5.1 8.8 18 5 4 2.6 0.5 UT2O5M5HY
UT-4-4 1000 4.3 8 19 6.1 5 3.3 0.7 UT4M4HY
UT-4-5 1000 5.4 10.05 20 6.1 5 3.3 0.7 UT4M5HY
UT-4-6 1000 6.1 10.5 21.5 6.1 5 3.3 0.7 UT4M6HY
UT-6-5 1000 5.1 10.3 21.4 7.1 62 4.3 0.7 UT6M5HY
UT-6-6 1000 6.1 10.6 22.3 7.1 62 4.3 0.7 UT6M6HY
UT-6-8 1000 8.5 14 25.3 7.1 62 4.3 0.7 UT6M8HY
UT10-6 500 6.3 12 24.2 8.6 7.7 5.7 1 UT10M6HY
UT10-8 500 8.5 14 28 8.6 7.7 5.7 1 UT10M8HY
产品选型
外形及安装尺寸
产品概述
●
通电性能好，抗电化腐蚀，使用寿命长
■叉形冷压端子（UT）
材质特性
●
材 质 ：黄 铜
●
工 艺 ：镀 银
先用剥线钳拨开电线，然后再用压接钳将电线和冷压端子
进行压接，最后固定在元件或设备上。
冷压端子的压接：
使用指南：
冷压端子
