856855
H 电气辅材
H 电气辅材
产品概述
●
可安装空气开关、接触器等多种电器元件
●
强度高、经久耐用，镀五彩锌、可耐腐蚀
●
有
C45
型导轨、
G
型高低轨不同类型供选择
●
多种厚度选择可满足不同场合的使用需求
■材质特性
●
材 质 ：铁
/
铝
●
颜 色 ：镀 彩 锌
型号 厚度
(mm)
定长
(m)
高度
(mm)
高度订货编码
C45-0.8 0.8
1.0 6.5 DGC45T08PTDK
1.0 6.5 DGC45T08PT1M
C45-1.0 1.0
0.6 7.5 DGC45T10GB60CM
1.0 7.5 DGC45T10GBDK
1.5 7.5 DGC45T10GB1P5M
0.1 7.5 DGC45T10GB10CM
1.0 7.5 DGC45T10GB1M
0.2 7.5 DGC45T10GB20CM
0.3 7.5 DGC45T10GB30CM
2.0 7.5 DGC45T10DKGB2M
2.0 7.5 DGC45T10GB2M
C45-1.2 1.2
1.0 7.5 DGC45T12GBDK
2.0 7.5 DGC45T12GB2M
1.0 7.5 DGC45T12GB1M
1.0 7.5 DGC45T15GB1M
C45-1.1 1.1 1.0 7.5 DGC45L11GB1M
G-0.8 0.8 1.0 7.5 DGGT08GB1M
G-1.0 1.0 1.0 7.5 DGGT10GB1M
备注：大孔：
M6
螺丝（
6.2*15mm
）
小孔：
M4
螺丝（
4.2*12mm)
产品选型
导轨
7.5
15
1000.2000(L)
4.2
27
35
型号 剪切类型 订货编码
导轨切断器（三腔型）
C45
普通导轨、
C45
国标导轨、
G
型导轨
DHCXDGQ3A
*
另有
6.2mm
大孔、
10cm
、
20cm
、
30cm
各种定长尺寸
C45
铁导轨
\
铝导轨可供选购
外形及安装尺寸
■导轨切断器
a.
开关较多较重时需选择更大厚度的导轨，以保证安装的可靠性。
b.
导轨安装一般选用
M4
螺丝，并可根据实际情况用垫片以辅助。
选择合适厚度的导轨：
使用指南：
7.5
15
1000.2000(L)
4.2
27
35
导轨
858857
H 电气辅材
H 电气辅材
物料编码
长
*
宽
*
厚
(mm)
额定电压
(V)
额定频率
(HZ)
最大风量
(CFM)
轴承类型
DHAFG8025HA2BL 80*80*25
滚珠轴承
220V 0.07/0.06A 19/23
DHBFG8025HA2SL 80*80*25
含油轴承
220V 0.08/0.07A 18/22
DHBFG8038HA2SL 80*80*38
含油轴承
220V 0.09/0.07A 23/28
DHBFG9225HA2SL 92*92*25
含油轴承
220V 0.09/0.08A 30/37
DHBFG9238HA2SL 92*92*38
含油轴承
220V 0.09/0.07A 39/46
DHAFG11025HA2BL 110*110*25
滚珠轴承
220V 0.08/0.07A 60/70
DHBFG11025HA2SL 110*110*25
含油轴承
220V 0.09/0.08A 60/70
DHAFG12025HA2BL 120*120*25
滚珠轴承
220V 0.08/0.07A 66/78
DHBFG12025HA2SL 120*120*25
含油轴承
220V 0.08/0.07A 66/78
DHAFG12038HA3BL 120*120*38
滚珠轴承
380V 0.07/0.08A 92/96
DHAFG12038HA2BL 120*120*38
滚珠轴承
220V 0.13/0.12A 91/113
DHBFG12038HA3SL 120*120*38
含油轴承
380V 0.07/0.06A 92/96
DHBFG12038HA2SL 120*120*38
含油轴承
220V 0.13/0.12A 91/113
DHAFG13532HA2BL 135*135*32
滚珠轴承
220V 0.14/0.12A 110/113
DHBFG13532HA2SL 135*135*32
含油轴承
220V 0.14/0.12A 110/113
DHAFG15050HA3BL 150*150*50
滚珠轴承
380V 0.12A 206
DHBFG15050HA2BL 150*150*50
滚珠轴承
220V 0.24/0.23A 206/251
DHBFG16050HA2BLC 160*160*50
滚珠轴承
220V 0.08/0.07A 200/210
DHBFG17050HA2BL 172*150*51
滚珠轴承
220V 0.24/0.23A 200/210
DHBFG20060HA2BLCW 200*200*60
滚珠轴承
220V 0.24A 370/420
DHBFG20060HA2BL 200*200*60
滚珠轴承
220V 0.33/0.32A 370/420
DHBFG21070HA2BLC 210*210*70
滚珠轴承
220V 0.20A 440
●
使用环境应经常保持整洁，风机表面保持清洁，进、出风口不应有杂物，定期清除风机及管道内的灰尘等杂物
●
只能在风机完全正常情况下方可运转，同时要保证供电设施容量充足，电压稳定，严禁缺损运行，供电线路必须为专用线路，
不应长期用临时线路供电。
●
风机在运行过程中发现风机有异常声音、电机严重发热、外壳带电、开关跳闸、不能启动等现象，应立即停机检查。
●
风机应贮存在干燥的环境中，避免电机受潮。风机在露天存放时，应有防御措施。在贮存与搬运过程中应防止风机磕碰，以
免风机受到损伤。
轴流风机维护保养：
使用指南：
●
装于自动控制设备，电子设备中作为冷却散热装置
●
配有滚轴和滚珠两种轴承，精度高、噪音低
●
风机制造质量高，使用寿命长，可连续长时间工作
■材质特性
●
外 框 材 质 ：铝 合 金
●
叶片材质：
PBT
塑料
产品概述
产品选型
塑料叶轴流风机
●
材 质 ：阻 燃
ABS
●
除尘滤：
86
%
●
防火等级：
94V-0, UL
●
通 风 口 部 ：采 用
45
°角 长 ，具 有 防 水 防 尘
■风扇过滤网组
型号 开孔尺寸（
mm
） 螺丝孔距（
mm
） 外形尺寸（
mm
） 适用风扇型号 订货编码
JL801 81*81 91.5*91.5 106*106 80
系列风扇
DHBJL801
JL802 91*91 101.5*101.5 116*116 92
系列风扇
DHBJL802
JL803 122*122 131*131 148.5*148.5 110/120
系列风扇
DHBJL803
JL804 175*175 184*184 204*204 120/150/172
系列风扇
DHBJL804
JL805 223*223 233*233 255*255 172/180/200/220
系列风扇
DHBJL805
■风扇过滤网组
材质特性
产品概述
●
滤网材质：进口尼龙纤维合成树脂
●
室内温度：
-10
℃
~+55
℃
●
防护等级：
IP44
●
采用独立包装
●
防护网材质：
C1008
广泽金属线、
304
不锈钢
●
防护等级：
IP40
■金属防护网
材质特性
●
表面处理：进口尼龙纤维合成树脂
●
焊接处能承受
88
磅拉力试验
产品选型
●
通 风 网 本 体 材 质 ：耐 燃 级
ABS
树脂
●
使 用 范 围 ：屋 内
-10
℃
~+55
℃
●
防护等级：
IP44
■三合一防尘网
材质特性
●
滤网材质：尼龙纤维合成树脂
●
除尘率：
89
%
轴流风机安装附件
860859
H 电气辅材
H 电气辅材
型号 安装孔尺寸 适用风扇型号 订货编码
JL80M 71*71 80
系列风扇
DHBJL80M
JL92M 82.5*82.5 92
系列风扇
DHBJL92M
JL110M 92*92 110
系列风扇
DHBJL110M
JL120M 105*105 120
系列风扇
DHBJL120M
JL135M 112*112 135
系列风扇
DHBJL135M
JL145M 146*146 17050
风机
DHBJL145M
JL150M 121*121 150-160
系列风扇
DHBJL150M
JL170M 146*146 170
系列风扇
DHBJL170M
JL180M 153*153 180
系列风扇
DHBJL180M
JL200M 166*166 200-210
系列风扇
DHBJL200M
JL220M 194*194 220
系列风扇
DHBJL220M
JL280M 228*228 280
系列风扇
DHBJL280M
JL300M 268*268 300
系列风扇
DHBJL300M
■金属防护网
型号 安装孔尺寸 适用风扇型号 订货编码
JL80T 71.5*71.5 80
系列风扇
DHBJL80T
JL90T 82.5*82.5 92
系列风扇
DHBJL90T
JL110T 88.5*88.5 110
系列风扇
DHBJL110T
JL120T 105*105 120
系列风扇
DHBJL120T
JL135T 110*110 135
系列风扇
DHBJL135T
JL150T 122*122 150-160
系列风扇
DHBJL150T
JL200T 166*166 200-210
系列风扇
DHBJL200T
■三合一防尘网
轴流风机安装附件
●
订货编码“
*
”处代表可选的颜色：
W-
白色；
B-
黑色。

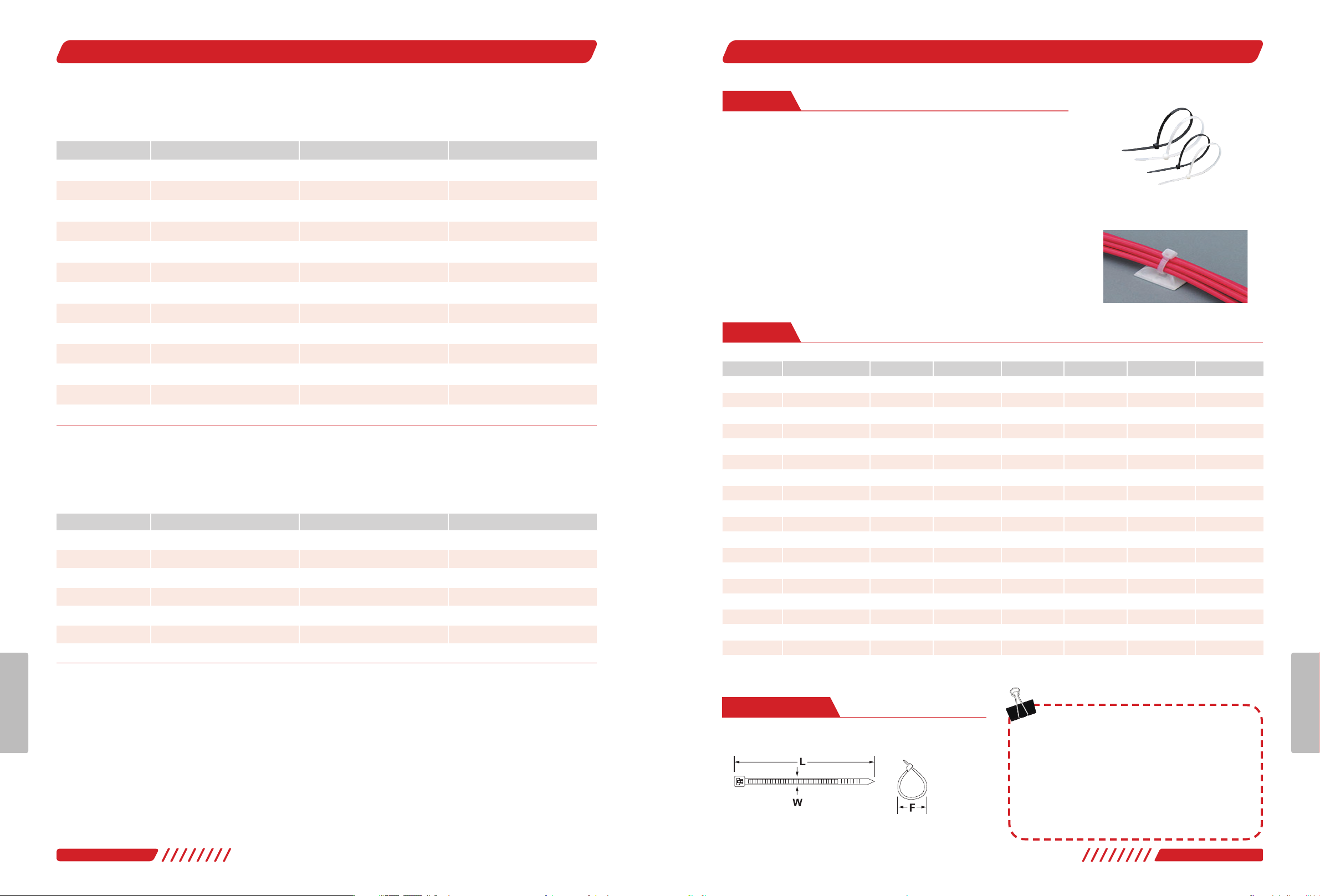

可选用专业配套扎带枪进行收束，订货编码
DHCXLS519/DHCXTG100
a.
使用简单，直接穿孔一拉即可，常与缠绕管、自粘式定位片
配合使用。
b.
尼龙扎带价格影响因素有：原料优劣、尺寸及厚度、包装数
量是否足量、特殊颜色定制等。
c.
需根据气候条件及使用场合的要求选择相应品质的扎带。
自锁式尼龙扎带的使用及选购：
使用指南：
使用范例：
●
广泛用于线束固定，可快速实现线束美观整洁
●
采用
UL
认可之 尼龙
66
料 制 成 ，防 火 等 级
94V-2
●
柔 韧 性 好 ，不 易 老 化 ，承 受 力 强 ，易 用 且 经 济
●
标准颜色为本色（白色），另有部分黑色规格
■自锁式尼龙扎带
产品概述
■材质特性
●
材质：尼龙
66
，
UL94V-2
●
参考使用温度范围：
-35
℃
-85
℃
●
颜色：白色
/
黑色
,
彩色可定制
型号 订货编码 颜色 内装数星
(
条
)
长
L (mm)
盍
W (mm)
扎
JS
范围
F (mm)
拉伸强度
(KGS)
3x100 DHACDS30100BN
黑色
1000
条
100 2.4 2-22 8
3x120 DHACDS30120BN
黑色
1000
条
120 2.4 2-28 8
3x150 DHACDS30150WN
白色
1000
条
150 2.4 2-35 8
3x200 DHACDS30200WN
白色
500
条
200 2.4 2-53 8
3x60 DHACDS3060WN
白色
1000
条
60 2.4 2-11 8
3x80 DHACDS3080WN
白色
1000
条
80 2.4 2-16 8
4x150 DHACDS40150WN
白色
500
条
150 3.4 3-35 18
4x200 DHACDS40200WN
白色
500
条
200 3.4 3-50 18
4x250 DHACDS40250WN
白色
250
条
250 3.4 3-65 18
4x300 DHACDS40300WN
白色
250
条
300 3.4 3-76 18
5x200 DHACDS50200WN
白色
500
条
200 4.4 3-50 22
5x250 DHACDS50250BN
黑色
250
条
250 4.4 3-60 22
5x300 DHACDS50300WN
白色
250
条
300 4.4 3-76 22
5x350 DHACDS50350WN
白色
250
条
350 4.4 3-90 22
8x250 DHACDS80250WN
白色
250
条
250 7.2 4-65 50
8x300 DHACDS80300BN
黑色
250
条
300 7.2 4-76 50
8x400 DHACDS80400BN
黑色
250
条
400 7.1 4-105 50
8x500 DHACDS80500WN
白色
250
条
500 7.2 4-145 50
产品选型
外形及安装尺寸
扎带
