906 905 H 电气辅材 H 电气辅材 型号 适用气缸 开关选择 感应开关型式 使用电压 最大开关电源 指示灯 内盒数量 （只） 订货编号 D-A93 CU SPST 常开型 有接点 磁簧管型 5-240V DC/AC 100mA 最大值 红色 10 DHCQ DA93 CS1-F SC/MAL/MA SPST 常开型 有接点 磁簧管型 5-240V DC/AC 100mA 最大值 红色 10 DHCQ CS1F CS1-J SDA…
904
H 电气辅材
产品描述
德力西电气围绕OEM、工业自动化等核心应用，推出电磁阀、水阀、PU气管等核心产品，具
有良好的兼容通用性，助力工业制造，提供可靠运行保障。
产品描述
德力西电气与德力西集团唯一授权的气动元件优质生产厂家德马吉气动，
携手推出的创新智造、高性价比的新款气动元件产品，品种齐全质量上乘，
主导产品均已通过国家权威认证，颇具工业美学的外观设计和良好的兼容
通用性，是替代国内外同类产品的更好选择，优服高效的技术支持，让
气动选型不再困难。
气源处理件类 控制元件类 执行元件类 辅助元件类
H电气辅材
H6气动元件
H6气动元件
控制元件类
电磁阀 1099页
产品说明 : 本品为先导式电磁换向阀，
多用于控制气缸工作
材质 : 铝合金
压力范围 :0.15~0.8MPa
品牌 : 德力西
排水阀 1100页
产品说明 : 电子排水阀以模拟电路固态电子定
时器与电磁阀相匹配，实现压缩空气
系统冷凝水的定时自动排放。
压力范围 :1.6MPa
品牌 : 德力西
高频电磁阀
836-839
页 VF系列电磁阀
740-841
页 电子排水阀
842
页
H6
气动元件
产品说明:低功率、高频率，精致电磁阀。
压力范围:0.15~0.7MPa
品牌: 德力西
产品说明:本品为先导式大流量电磁换向阀。
压力范围:0.2~0.8MPa
品牌: 德力西
产品说明:电子排水阀以模拟电路固态电子定时器
与电磁阀相匹配，实现压缩空气系统冷
凝水的定时自动排放。
压力范围:1.6MPa
品牌: 德力西
2W系列水用电磁阀(水阀)
836-839
页 手转阀
740-841
页 脚踏阀
740-841
页
产品说明:本品为膜片式电磁换向阀，适用于水、
空气等低压无腐介质
材质:黄铜
使用压力:0~0.7MPa
品牌: 德力西
产品说明:本品为通过手转动实现气流换向的
手转阀。
材质:铝合金
工作压力:0～0.8MPa
品牌: 德力西
产品说明:本品为直动式脚踏阀，通过脚踩实现
气流换向。
材质:铝合金
工作压力:0～0.8MPa
品牌: 德力西
836-839
页 快速排气阀
740-841
页 流量控制阀
740-841
页
产品说明:本品为两位两通、螺纹连接式手动截止阀，
滑动顺畅手感好。
材质:铝合金
使用压力:0~0.8MPa
品牌: 德力西
产品说明:本品多用于换气阀和气缸之间，通过快
速排出气缸内气体，提高气缸工作速度。
材质:铝合金
工作压力:0～0.8MPa
品牌: 德力西
产品说明:本品为手动调节气流量的精密节流阀，
全铜阀芯，手感顺滑。
材质:铝合金
工作压力:0～0.8MPa
品牌: 德力西
手滑阀
常闭水阀 1101页
产品说明 : 本品为膜片式电磁换向阀，
适用于水、空气等低压无腐介质
材质 : 黄铜
使用压力 :0~0.7MPa
品牌 : 德力西
高频电磁阀
836-839
页 VF系列电磁阀
740-841
页 电子排水阀
842
页
H6
气动元件
产品说明:低功率、高频率，精致电磁阀。
压力范围:0.15~0.7MPa
品牌: 德力西
产品说明:本品为先导式大流量电磁换向阀。
压力范围:0.2~0.8MPa
品牌: 德力西
产品说明:电子排水阀以模拟电路固态电子定时器
与电磁阀相匹配，实现压缩空气系统冷
凝水的定时自动排放。
压力范围:1.6MPa
品牌: 德力西
2W系列水用电磁阀(水阀)
836-839
页 手转阀
740-841
页 脚踏阀
740-841
页
产品说明:本品为膜片式电磁换向阀，适用于水、
空气等低压无腐介质
材质:黄铜
使用压力:0~0.7MPa
品牌: 德力西
产品说明:本品为通过手转动实现气流换向的
手转阀。
材质:铝合金
工作压力:0～0.8MPa
品牌: 德力西
产品说明:本品为直动式脚踏阀，通过脚踩实现
气流换向。
材质:铝合金
工作压力:0～0.8MPa
品牌: 德力西
836-839
页 快速排气阀
740-841
页 流量控制阀
740-841
页
产品说明:本品为两位两通、螺纹连接式手动截止阀，
滑动顺畅手感好。
材质:铝合金
使用压力:0~0.8MPa
品牌: 德力西
产品说明:本品多用于换气阀和气缸之间，通过快
速排出气缸内气体，提高气缸工作速度。
材质:铝合金
工作压力:0～0.8MPa
品牌: 德力西
产品说明:本品为手动调节气流量的精密节流阀，
全铜阀芯，手感顺滑。
材质:铝合金
工作压力:0～0.8MPa
品牌: 德力西
手滑阀
磁性开关 1095页
执行元件类
产品说明 : 本品采用进品磁簧管，灵敏度高，
经久耐用；通过磁场信号感测气缸活塞
运行位置 ( 活塞需附磁 )，实现自动化控制。
指示灯 : 红色
品牌 : 德力西
PU管/弹簧管
836-839
页 吹尘枪
740-841
页
快速气动接头/消声器
842
页
辅助元件类
产品说明:本品由热塑性聚氨酯加工而成，具有良
好的弹性，可适用于弯曲大的场所
工作压力:10MPa
品牌: 德力西
产品说明:本品通过握动扳手喷吹强劲气流，设计
符合人体工程学，长期操作不易疲劳。
最大工作压力:1.0MPa
品牌: 德力西
产品说明:与气动软管等，共同连接气动系统中的
空气通路；铜本体镀镍，不锈钢卡簧，
不易生锈，经久耐用。
品牌: 德力西
H6
气动元件
转角下压气缸
836-839
页 磁性开关
740-841
页
产品说明:本品复动式气缸，通过下压工作，可选
左转或右转式；夹持力大，底座式安装，
占据空间小。
压力范围:0.15~0.8MPa
品牌: 德力西
产品说明:本品采用进品磁簧管，灵敏度高，经久
耐用；通过磁场信号感测气缸活塞运行
位置(活塞需附磁)，实现自动化控制。
指示灯:红色
品牌: 德力西
消声器
836-839
页
材质:消声罩为黄铜，螺纹体为铁质。
品牌: 德力西
辅助元件类
PU管 1096页
产品说明 : 本品由热塑性聚氨酯加工而成，
具有良好的弹性，可适用于弯曲
大的场所。
压力范围 :100MPa
品牌 : 德力西
PU管/弹簧管
836-839
页 吹尘枪
740-841
页
快速气动接头/消声器
842
页
辅助元件类
产品说明:本品由热塑性聚氨酯加工而成，具有良
好的弹性，可适用于弯曲大的场所
工作压力:10MPa
品牌: 德力西
产品说明:本品通过握动扳手喷吹强劲气流，设计
符合人体工程学，长期操作不易疲劳。
最大工作压力:1.0MPa
品牌: 德力西
产品说明:与气动软管等，共同连接气动系统中的
空气通路；铜本体镀镍，不锈钢卡簧，
不易生锈，经久耐用。
品牌: 德力西
H6
气动元件
转角下压气缸
836-839
页 磁性开关
740-841
页
产品说明:本品复动式气缸，通过下压工作，可选
左转或右转式；夹持力大，底座式安装，
占据空间小。
压力范围:0.15~0.8MPa
品牌: 德力西
产品说明:本品采用进品磁簧管，灵敏度高，经久
耐用；通过磁场信号感测气缸活塞运行
位置(活塞需附磁)，实现自动化控制。
指示灯:红色
品牌: 德力西
消声器
836-839
页
材质:消声罩为黄铜，螺纹体为铁质。
品牌: 德力西
吹尘枪 1098页
产品说明 : 本品通过握动扳手喷吹强劲气流，
设计合人体工程学，长期操作不易疲劳。
最大工作压力 :1.0MPa
品牌 : 德力西
PU管/弹簧管
836-839
页 吹尘枪
740-841
页
快速气动接头/消声器
842
页
辅助元件类
产品说明:本品由热塑性聚氨酯加工而成，具有良
好的弹性，可适用于弯曲大的场所
工作压力:10MPa
品牌: 德力西
产品说明:本品通过握动扳手喷吹强劲气流，设计
符合人体工程学，长期操作不易疲劳。
最大工作压力:1.0MPa
品牌: 德力西
产品说明:与气动软管等，共同连接气动系统中的
空气通路；铜本体镀镍，不锈钢卡簧，
不易生锈，经久耐用。
品牌: 德力西
H6
气动元件
转角下压气缸
836-839
页 磁性开关
740-841
页
产品说明:本品复动式气缸，通过下压工作，可选
左转或右转式；夹持力大，底座式安装，
占据空间小。
压力范围:0.15~0.8MPa
品牌: 德力西
产品说明:本品采用进品磁簧管，灵敏度高，经久
耐用；通过磁场信号感测气缸活塞运行
位置(活塞需附磁)，实现自动化控制。
指示灯:红色
品牌: 德力西
消声器
836-839
页
材质:消声罩为黄铜，螺纹体为铁质。
品牌: 德力西
906905
H 电气辅材
H 电气辅材
型号 适用气缸 开关选择 感应开关型式 使用电压 最大开关电源 指示灯 内盒数量（只） 订货编号
D-A93 CU SPST
常开型 有接点
磁簧管型
5-240V DC/AC 100mA
最大值 红色
10 DHCQ DA93
CS1-F SC/MAL/MA SPST
常开型 有接点
磁簧管型
5-240V DC/AC 100mA
最大值 红色
10 DHCQ CS1F
CS1-J SDA/TDA/TN SPST
常开型 有接点
磁簧管型
5-240V DC/AC 100mA
最大值 红色
10 DHCQ CS1J
CS1-S MAL/MA SPST
常开型 有接点
磁簧管型
5-240V DC/AC 100mA
最大值 红色
10 DHCQ CS1S
CS1-U SC/MAL/MA SPST
常开型 有接点
磁簧管型
5-240V DC/AC 100mA
最大值 红色
10 DHCQ CS1U
F02
气动元件
执行元件
磁性开关
F0205
适用气缸沟槽
型号 订货编号
SRC-L-25x11
SRC-R-25x11
SRC-L-32x13
SRC-R-32x13
SRC-L-40x13
SRC-R-40x13
SRC-L-50x15
SRC-R-50x15
DHFSRCL25X11
DHFSRCR25X11
DHFSRCL32X13
DHFSRCR32X13
DHFSRCL40X13
DHFSRCR40X13
DHFSRCL50X15
DHFSRCR50X15
0.15~0.8 0~60℃ 90°
环境温度
工作压力
(MPa)
旋转角度
M5x0.8
接管口径
(G)
转角下压气缸
F0204
本品复动式气缸，通过下压工作，可选左转或右转式；
夹持力大，底座式安装，占据空间小。
订货编码:
DHF - SRC R 25 × 11
品类代码 转角下压缸 旋转方式
L 左转
R 右转
旋转方式
25 Φ25mm
32 Φ32mm
40 Φ40mm
50 Φ50mm
下压行程
11mm
13mm
13mm
15mm
Φ25
Φ32
Φ40
Φ50
D-A93
D-A73 D-C73 D-Z73 CS1-F CS1-U CS1-G CS1-J CS1-S
本品采用进品磁簧管，灵敏度高，经久耐用；
通过磁场信号感测气缸活塞运行位置(活塞需附磁)，实现自动化控制。
型号
订货编号
D-A73
D-A93
D-C73
D-Z73
CS1-F
CS1-J
CS1-S
CS1-U
DHCQ DA73
DHCQ DA93
DHCQ DC73
DHCQ DZ73
DHCQ CS1F
DHCQ CS1J
DHCQ CS1S
DHCQ CS1U
CQ2B
CU
CDJ2B CDM2B
CXS
SC/MAL/MA
ACP/STM/ACQ/
SDA20~100
SDA/TDA/TN
MAL/MA
SC/MAL/MA
SPST常开型 5-240V DC/AC有接点磁簧管型
感应开关型式开关选择适用气缸 最大开关电源 指示灯使用电压
100mA最大值 红色
CS1-G DHCQ CS1G
棕 色
负 载
电 源
蓝 色
＋
~
－
~
接线图:
F02
气动元件
执行元件
磁性开关
F0205
适用气缸沟槽
型号 订货编号
SRC-L-25x11
SRC-R-25x11
SRC-L-32x13
SRC-R-32x13
SRC-L-40x13
SRC-R-40x13
SRC-L-50x15
SRC-R-50x15
DHFSRCL25X11
DHFSRCR25X11
DHFSRCL32X13
DHFSRCR32X13
DHFSRCL40X13
DHFSRCR40X13
DHFSRCL50X15
DHFSRCR50X15
0.15~0.8 0~60℃ 90°
环境温度
工作压力
(MPa)
旋转角度
M5x0.8
接管口径
(G)
转角下压气缸
F0204
本品复动式气缸，通过下压工作，可选左转或右转式；
夹持力大，底座式安装，占据空间小。
订货编码:
DHF - SRC R 25 × 11
品类代码 转角下压缸 旋转方式
L 左转
R 右转
旋转方式
25 Φ25mm
32 Φ32mm
40 Φ40mm
50 Φ50mm
下压行程
11mm
13mm
13mm
15mm
Φ25
Φ32
Φ40
Φ50
D-A93D-A73 D-C73 D-Z73
CS1-F
CS1-U CS1-G CS1-J CS1-S
本品采用进品磁簧管，灵敏度高，经久耐用；
通过磁场信号感测气缸活塞运行位置(活塞需附磁)，实现自动化控制。
型号
订货编号
D-A73
D-A93
D-C73
D-Z73
CS1-F
CS1-J
CS1-S
CS1-U
DHCQ DA73
DHCQ DA93
DHCQ DC73
DHCQ DZ73
DHCQ CS1F
DHCQ CS1J
DHCQ CS1S
DHCQ CS1U
CQ2B
CU
CDJ2B CDM2B
CXS
SC/MAL/MA
ACP/STM/ACQ/
SDA20~100
SDA/TDA/TN
MAL/MA
SC/MAL/MA
SPST常开型 5-240V DC/AC有接点磁簧管型
感应开关型式开关选择适用气缸 最大开关电源 指示灯使用电压
100mA最大值 红色
CS1-G DHCQ CS1G
棕 色
负 载
电 源
蓝 色
＋
~
－
~
接线图:
F02
气动元件
执行元件
磁性开关
F0205
适用气缸沟槽
型号 订货编号
SRC-L-25x11
SRC-R-25x11
SRC-L-32x13
SRC-R-32x13
SRC-L-40x13
SRC-R-40x13
SRC-L-50x15
SRC-R-50x15
DHFSRCL25X11
DHFSRCR25X11
DHFSRCL32X13
DHFSRCR32X13
DHFSRCL40X13
DHFSRCR40X13
DHFSRCL50X15
DHFSRCR50X15
0.15~0.8 0~60℃ 90°
环境温度
工作压力
(MPa)
旋转角度
M5x0.8
接管口径
(G)
转角下压气缸
F0204
本品复动式气缸，通过下压工作，可选左转或右转式；
夹持力大，底座式安装，占据空间小。
订货编码:
DHF - SRC R 25 × 11
品类代码 转角下压缸 旋转方式
L 左转
R 右转
旋转方式
25 Φ25mm
32 Φ32mm
40 Φ40mm
50 Φ50mm
下压行程
11mm
13mm
13mm
15mm
Φ25
Φ32
Φ40
Φ50
D-A93D-A73 D-C73 D-Z73 CS1-F CS1-U
CS1-G
CS1-J CS1-S
本品采用进品磁簧管，灵敏度高，经久耐用；
通过磁场信号感测气缸活塞运行位置(活塞需附磁)，实现自动化控制。
型号
订货编号
D-A73
D-A93
D-C73
D-Z73
CS1-F
CS1-J
CS1-S
CS1-U
DHCQ DA73
DHCQ DA93
DHCQ DC73
DHCQ DZ73
DHCQ CS1F
DHCQ CS1J
DHCQ CS1S
DHCQ CS1U
CQ2B
CU
CDJ2B CDM2B
CXS
SC/MAL/MA
ACP/STM/ACQ/
SDA20~100
SDA/TDA/TN
MAL/MA
SC/MAL/MA
SPST常开型 5-240V DC/AC有接点磁簧管型
感应开关型式开关选择适用气缸 最大开关电源 指示灯使用电压
100mA最大值 红色
CS1-G DHCQ CS1G
棕 色
负 载
电 源
蓝 色
＋
~
－
~
接线图:
F02
气动元件
执行元件
磁性开关
F0205
适用气缸沟槽
型号 订货编号
SRC-L-25x11
SRC-R-25x11
SRC-L-32x13
SRC-R-32x13
SRC-L-40x13
SRC-R-40x13
SRC-L-50x15
SRC-R-50x15
DHFSRCL25X11
DHFSRCR25X11
DHFSRCL32X13
DHFSRCR32X13
DHFSRCL40X13
DHFSRCR40X13
DHFSRCL50X15
DHFSRCR50X15
0.15~0.8 0~60℃ 90°
环境温度
工作压力
(MPa)
旋转角度
M5x0.8
接管口径
(G)
转角下压气缸
F0204
本品复动式气缸，通过下压工作，可选左转或右转式；
夹持力大，底座式安装，占据空间小。
订货编码:
DHF - SRC R 25 × 11
品类代码 转角下压缸 旋转方式
L 左转
R 右转
旋转方式
25 Φ25mm
32 Φ32mm
40 Φ40mm
50 Φ50mm
下压行程
11mm
13mm
13mm
15mm
Φ25
Φ32
Φ40
Φ50
D-A93D-A73 D-C73 D-Z73 CS1-F CS1-U CS1-G CS1-J CS1-S
本品采用进品磁簧管，灵敏度高，经久耐用；
通过磁场信号感测气缸活塞运行位置(活塞需附磁)，实现自动化控制。
型号
订货编号
D-A73
D-A93
D-C73
D-Z73
CS1-F
CS1-J
CS1-S
CS1-U
DHCQ DA73
DHCQ DA93
DHCQ DC73
DHCQ DZ73
DHCQ CS1F
DHCQ CS1J
DHCQ CS1S
DHCQ CS1U
CQ2B
CU
CDJ2B CDM2B
CXS
SC/MAL/MA
ACP/STM/ACQ/
SDA20~100
SDA/TDA/TN
MAL/MA
SC/MAL/MA
SPST常开型 5-240V DC/AC有接点磁簧管型
感应开关型式开关选择适用气缸 最大开关电源 指示灯使用电压
100mA最大值 红色
CS1-G DHCQ CS1G
棕 色
负 载
电 源
蓝 色
＋
~
－
~
接线图:
产品概述
●
本品采用进品磁簧管，灵敏度高，经久耐用
●
通过磁场信号感测气缸活塞运行位置
(
活塞需附磁
)
，实现自动化控制
产品选型
■接线图
F02
气动元件
执行元件
磁性开关
F0205
适用气缸沟槽
型号 订货编号
SRC-L-25x11
SRC-R-25x11
SRC-L-32x13
SRC-R-32x13
SRC-L-40x13
SRC-R-40x13
SRC-L-50x15
SRC-R-50x15
DHFSRCL25X11
DHFSRCR25X11
DHFSRCL32X13
DHFSRCR32X13
DHFSRCL40X13
DHFSRCR40X13
DHFSRCL50X15
DHFSRCR50X15
0.15~0.8 0~60℃ 90°
环境温度
工作压力
(MPa)
旋转角度
M5x0.8
接管口径
(G)
转角下压气缸
F0204
本品复动式气缸，通过下压工作，可选左转或右转式；
夹持力大，底座式安装，占据空间小。
订货编码:
DHF - SRC R 25 × 11
品类代码 转角下压缸 旋转方式
L 左转
R 右转
旋转方式
25 Φ25mm
32 Φ32mm
40 Φ40mm
50 Φ50mm
下压行程
11mm
13mm
13mm
15mm
Φ25
Φ32
Φ40
Φ50
D-A93D-A73 D-C73 D-Z73 CS1-F CS1-U CS1-G
CS1-J
CS1-S
本品采用进品磁簧管，灵敏度高，经久耐用；
通过磁场信号感测气缸活塞运行位置(活塞需附磁)，实现自动化控制。
型号
订货编号
D-A73
D-A93
D-C73
D-Z73
CS1-F
CS1-J
CS1-S
CS1-U
DHCQ DA73
DHCQ DA93
DHCQ DC73
DHCQ DZ73
DHCQ CS1F
DHCQ CS1J
DHCQ CS1S
DHCQ CS1U
CQ2B
CU
CDJ2B CDM2B
CXS
SC/MAL/MA
ACP/STM/ACQ/
SDA20~100
SDA/TDA/TN
MAL/MA
SC/MAL/MA
SPST常开型 5-240V DC/AC有接点磁簧管型
感应开关型式开关选择适用气缸 最大开关电源 指示灯使用电压
100mA最大值 红色
CS1-G DHCQ CS1G
棕 色
负 载
电 源
蓝 色
＋
~
－
~
接线图:
F02
气动元件
执行元件
磁性开关
F0205
适用气缸沟槽
型号 订货编号
SRC-L-25x11
SRC-R-25x11
SRC-L-32x13
SRC-R-32x13
SRC-L-40x13
SRC-R-40x13
SRC-L-50x15
SRC-R-50x15
DHFSRCL25X11
DHFSRCR25X11
DHFSRCL32X13
DHFSRCR32X13
DHFSRCL40X13
DHFSRCR40X13
DHFSRCL50X15
DHFSRCR50X15
0.15~0.8 0~60℃ 90°
环境温度
工作压力
(MPa)
旋转角度
M5x0.8
接管口径
(G)
转角下压气缸
F0204
本品复动式气缸，通过下压工作，可选左转或右转式；
夹持力大，底座式安装，占据空间小。
订货编码:
DHF - SRC R 25 × 11
品类代码 转角下压缸 旋转方式
L 左转
R 右转
旋转方式
25 Φ25mm
32 Φ32mm
40 Φ40mm
50 Φ50mm
下压行程
11mm
13mm
13mm
15mm
Φ25
Φ32
Φ40
Φ50
D-A93D-A73 D-C73 D-Z73 CS1-F CS1-U CS1-G CS1-J CS1-S
本品采用进品磁簧管，灵敏度高，经久耐用；
通过磁场信号感测气缸活塞运行位置(活塞需附磁)，实现自动化控制。
型号
订货编号
D-A73
D-A93
D-C73
D-Z73
CS1-F
CS1-J
CS1-S
CS1-U
DHCQ DA73
DHCQ DA93
DHCQ DC73
DHCQ DZ73
DHCQ CS1F
DHCQ CS1J
DHCQ CS1S
DHCQ CS1U
CQ2B
CU
CDJ2B CDM2B
CXS
SC/MAL/MA
ACP/STM/ACQ/
SDA20~100
SDA/TDA/TN
MAL/MA
SC/MAL/MA
SPST常开型 5-240V DC/AC有接点磁簧管型
感应开关型式开关选择适用气缸 最大开关电源 指示灯使用电压
100mA最大值 红色
CS1-G DHCQ CS1G
棕 色
负 载
电 源
蓝 色
＋
~
－
~
接线图:
磁性开关
型号 工作介质
最大工作压力
(MPa)
工作温度 枪管材质 订货编号
DG-01
压缩空气
1.0 -10~80
℃ 铝管
DHCQDG01
DG-01L
压缩空气
1.0 -10~80
℃ 铝管
DHCQDG01L
注：内装数量默认为
1
。
F04
气动元件
辅助元件
型号
DG-01
DG-01L
AD-06
AD-06A
压缩空气 1.0 -10~80℃
铝管
不锈钢管
DHCQDG01
DHCQDG01L
DHFAD06
DHFAD06A
工作介质
最大工作压力
(MPa)
工作温度 枪管材质 订货编号
本品通过握动扳手喷吹强劲气流，设计符合人体工程学，长期操作不易疲劳。
AD系列质量更优。
DG-01 DG-01L AD-06 AD-06A
吹尘枪
F0403
型号
PU8X5C
PU8X5R
PU8X5BU
PU8X5BL
PU10X605C
PU10X605R
PU10X605BU
PU10X605BL
PU12X8C
PU12X8R
PU12X8BU
PU12X8BL
PU14X10C
PU14X10R
PU14X10BU
PU14X10BL
PU16X12C
PU16X12R
PU16X12BU
PU16X12BL
TH64-3M*
TH64-6M
TH64-9M
TH853-M
TH85-6M
TH85-9M
8
10
12
14
16
5
6.5
8
10
12
1.5
1.75
2
2
2
6
8
4
5
1
1.5
30
*弹簧管默认为红色。
30
24
10
20
30
35
35
40
DHCQPU8X5C100
DHCQPU8X5R100
DHCQPU8X5BU100
DHCQPU8X5BL100
DHCQPU10X605C100
DHCQPU10X605R100
DHCQPU10X605BU100
DHCQPU10X605BL100
DHCQPU12X8C100
DHCQPU12X8R100
DHCQPU12X8BU100
DHCQPU12X8BL100
DHCQPU14X10C100
DHCQPU14X10R100
DHCQPU14X10BU100
DHCQPU14X10BL100
DHCQPU16X12C100
DHCQPU16X12R100
DHCQPU16X12BU100
DHCQPU16X12BL100
DHCQTH643M
DHCQTH646M
DHCQTH649M
DHCQTH853M
DHCQTH856M
DHCQTH859M
外径 内径 壁厚 弯曲 工作温度 订货编号
-10~60℃
爆破压力
(MPa)
工作压力
(MPa)
产品概述
本品通过握动扳手喷吹强劲气流，设计符合人体工程学，长期操作不易疲劳
产品选型
吹尘枪
908907
H 电气辅材
H 电气辅材
项目 具体参数
作用压力范围
(MPa) 0.15~0.8
本体材质 铝合金
项目 具体参数
作用压力范围
(MPa) 0.15~0.8
本体材质 铝合金
型号 位置数 电控方式 接管口径 订货编码
4V110-06 AC220E
两位五通 单电控
G1/8" DHCQ4V11006AC220E
4V110-06 DC24E
两位五通 单电控
G1/8" DHCQ4V11006DC24E
4V210-08 AC220E
两位五通 单电控
G1/4" DHCQ4V21008AC220E
4V210-08 DC12E
两位五通 单电控
G1/4" DHCQ4V21008DC12E
4V210-08 DC24E
两位五通 单电控
G1/4" DHCQ4V21008DC24E
4V310-10 AC220E
两位五通 单电控
G3/8" DHCQ4V31010AC220E
4V310-10 DC24E
两位五通 单电控
G3/8" DHCQ4V31010DC24E
4V410-15 AC220E
两位五通 单电控
G1/2" DHCQ4V41015AC220E
4V410-15 DC24E
两位五通 单电控
G1/2" DHCQ4V41015DC24E
型号 位置数
线圈内部
接线原理图
耗电量 保护等级 耐热等级
内盒数量
（只）
订货编码
4V
线圈
AC220V AC
型
6VA IP65 B
级
20 DHC4VXQAC220V
4V
线圈
AC24V AC
型
6VA IP65 B
级
20 DHC4VXQAC24V
4V
线圈
AC110V AC
型
6VA IP65 B
级
20 DHC4VXQAC110V
4V
线圈
AC380V AC
型
6VA IP65 B
级
20 DHC4VXQAC380V
4V
线圈
DC12V DC
型
4.8W IP65 B
级
20 DHC4VXQAC12V
4V
线圈
DC24V DC
型
4.8W IP65 B
级
20 DHC4VXQAC24V
产品概述
技术参数
产品选型
●
采用进口密封件，更耐用，不易漏气
●
镜面级阀体内壁，更光洁，历久弥新
●
高精度导向环，高频更稳，寿命更久
使用指南
电性能参数:
项目
标准电压
使用电压范围
耗电量
保护等级
耐热等级
接电形式
励磁时间
AC220V、DC24V(可选电压 AC380V、AC110V、AC36V、AC24V、DC12V)
AC：±15% DC：±10%
AC：6VA DC：4.8W
IP65（DIN40050）
B级
DIN插座式、出线式
0.05秒以内
具体参数
选型指南:
日本进口密封件，更耐用，不易漏气；
镜面级阀体内壁，更光洁，历久弥新；
高精度导向环，高频更稳，寿命更久；
高频次先导头，不易卡顿，反应灵敏；
秘调制润滑脂，持久滋润，降低摩擦；
足匝数好线圈，不易发烫，更加耐用。
单电控两位五通 双电控两位五通
双电控三位五通
(中央封闭型)
新款卖点分析:

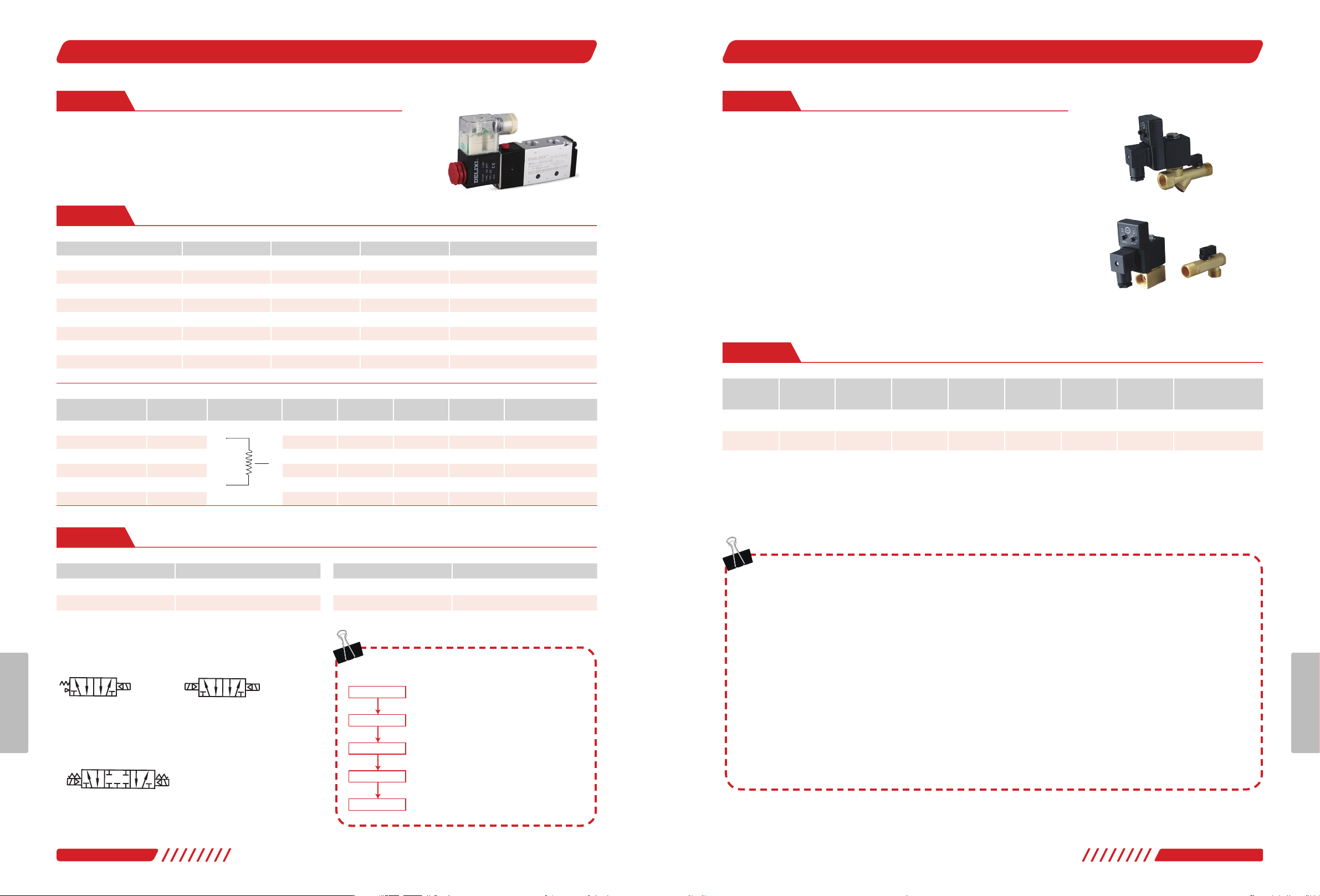

V系列电磁阀
F010101
本品为先导式电磁换向阀，多用于控制气缸工作。
新款两位两通 新款两位三通
经济型两位五通 经济型两位五通
新款两位五通 新款两位五通
板式经济型电磁阀 板式新款电磁阀
新款双电控两位五通
新款双电控三位五通
结构图:
订货编码:
DHCQ 4V 2 10 08 AC220V E
系列代号
1 100系列
2 200系列
3 300系列
4 400系列
系列号
品类代码
管式五通电磁阀4V
板式五通电磁阀4M
管式三通3V
A B
R P S
A B
R P S
A B
R P S
电控方式
10 双位置单电控
20 双位置双电控
30C 三位置双电控中位封闭型
30E 三位置双电控中位排气型
30P 三位置双电控中位压力型
接管口径
06 G1/8
"
08 G1/4"
10 G3/8"
15 G1/2"
标准电压
DC24V
AC220V
款型
空白 新款
E 经济型
根据所需流量及驱动形式，选定电磁阀系列2/3、2/5
根据不同的控制方式选择单电控或双电控
选择使用电流及电压，选择接线形式(出线式、端子式)
有两种配管形式:直接配管型和底板配管型
根据所需流量选择配管口径
选定电磁阀系列
选定机能
选定电气规格
选定配管形式
选定配管口径
气动元件
F0101
电磁阀
电性能参数:
项目
标准电压
使用电压范围
耗电量
保护等级
耐热等级
接电形式
励磁时间
AC220V、DC24V(可选电压 AC380V、AC110V、AC36V、AC24V、DC12V)
AC：±15% DC：±10%
AC：6VA DC：4.8W
IP65（DIN40050）
B级
DIN插座式、出线式
0.05秒以内
具体参数
选型指南:
日本进口密封件，更耐用，不易漏气；
镜面级阀体内壁，更光洁，历久弥新；
高精度导向环，高频更稳，寿命更久；
高频次先导头，不易卡顿，反应灵敏；
秘调制润滑脂，持久滋润，降低摩擦；
足匝数好线圈，不易发烫，更加耐用。
单电控两位五通 双电控两位五通
双电控三位五通
(中央封闭型)
新款卖点分析:
V系列电磁阀
F010101
本品为先导式电磁换向阀，多用于控制气缸工作。
新款两位两通 新款两位三通
经济型两位五通 经济型两位五通
新款两位五通 新款两位五通
板式经济型电磁阀 板式新款电磁阀
新款双电控两位五通
新款双电控三位五通
结构图:
订货编码:
DHCQ 4V 2 10 08 AC220V E
系列代号
1 100系列
2 200系列
3 300系列
4 400系列
系列号
品类代码
管式五通电磁阀4V
板式五通电磁阀4M
管式三通3V
A B
R P S
A B
R P S
A B
R P S
电控方式
10 双位置单电控
20 双位置双电控
30C 三位置双电控中位封闭型
30E 三位置双电控中位排气型
30P 三位置双电控中位压力型
接管口径
06 G1/8
"
08 G1/4
"
10 G3/8
"
15 G1/2
"
标准电压
DC24V
AC220V
款型
空白 新款
E 经济型
根据所需流量及驱动形式，选定电磁阀系列2/3、2/5
根据不同的控制方式选择单电控或双电控
选择使用电流及电压，选择接线形式(出线式、端子式)
有两种配管形式:直接配管型和底板配管型
根据所需流量选择配管口径
选定电磁阀系列
选定机能
选定电气规格
选定配管形式
选定配管口径
气动元件
F0101
电磁阀
电性能参数:
项目
标准电压
使用电压范围
耗电量
保护等级
耐热等级
接电形式
励磁时间
AC220V、DC24V(可选电压 AC380V、AC110V、AC36V、AC24V、DC12V)
AC：±15% DC：±10%
AC：6VA DC：4.8W
IP65（DIN40050）
B级
DIN插座式、出线式
0.05秒以内
具体参数
选型指南:
日本进口密封件，更耐用，不易漏气；
镜面级阀体内壁，更光洁，历久弥新；
高精度导向环，高频更稳，寿命更久；
高频次先导头，不易卡顿，反应灵敏；
秘调制润滑脂，持久滋润，降低摩擦；
足匝数好线圈，不易发烫，更加耐用。
单电控两位五通 双电控两位五通
双电控三位五通
(中央封闭型)
新款卖点分析:
V系列电磁阀
F010101
本品为先导式电磁换向阀，多用于控制气缸工作。
新款两位两通 新款两位三通
经济型两位五通 经济型两位五通
新款两位五通 新款两位五通
板式经济型电磁阀 板式新款电磁阀
新款双电控两位五通
新款双电控三位五通
结构图:
订货编码:
DHCQ 4V 2 10 08 AC220V E
系列代号
1 100系列
2 200系列
3 300系列
4 400系列
系列号
品类代码
管式五通电磁阀4V
板式五通电磁阀4M
管式三通3V
A B
R P S
A B
R P S
A B
R P S
电控方式
10 双位置单电控
20 双位置双电控
30C 三位置双电控中位封闭型
30E 三位置双电控中位排气型
30P 三位置双电控中位压力型
接管口径
06 G1/8
"
08 G1/4
"
10 G3/8
"
15 G1/2
"
标准电压
DC24V
AC220V
款型
空白 新款
E 经济型
根据所需流量及驱动形式，选定电磁阀系列2/3、2/5
根据不同的控制方式选择单电控或双电控
选择使用电流及电压，选择接线形式(出线式、端子式)
有两种配管形式:直接配管型和底板配管型
根据所需流量选择配管口径
选定电磁阀系列
选定机能
选定电气规格
选定配管形式
选定配管口径
气动元件
F0101
电磁阀
单电控两位五通
双电控两位五通
电性能参数:
项目
标准电压
使用电压范围
耗电量
保护等级
耐热等级
接电形式
励磁时间
AC220V、DC24V(可选电压 AC380V、AC110V、AC36V、AC24V、DC12V)
AC：±15% DC：±10%
AC：6VA DC：4.8W
IP65（DIN40050）
B级
DIN插座式、出线式
0.05秒以内
具体参数
选型指南:
日本进口密封件，更耐用，不易漏气；
镜面级阀体内壁，更光洁，历久弥新；
高精度导向环，高频更稳，寿命更久；
高频次先导头，不易卡顿，反应灵敏；
秘调制润滑脂，持久滋润，降低摩擦；
足匝数好线圈，不易发烫，更加耐用。
单电控两位五通 双电控两位五通
双电控三位五通
(中央封闭型)
新款卖点分析:
V系列电磁阀
F010101
本品为先导式电磁换向阀，多用于控制气缸工作。
新款两位两通 新款两位三通
经济型两位五通 经济型两位五通
新款两位五通 新款两位五通
板式经济型电磁阀 板式新款电磁阀
新款双电控两位五通
新款双电控三位五通
结构图:
订货编码:
DHCQ 4V 2 10 08 AC220V E
系列代号
1 100系列
2 200系列
3 300系列
4 400系列
系列号
品类代码
管式五通电磁阀4V
板式五通电磁阀4M
管式三通3V
A B
R P S
A B
R P S
A B
R P S
电控方式
10 双位置单电控
20 双位置双电控
30C 三位置双电控中位封闭型
30E 三位置双电控中位排气型
30P 三位置双电控中位压力型
接管口径
06 G1/8
"
08 G1/4
"
10 G3/8
"
15 G1/2
"
标准电压
DC24V
AC220V
款型
空白 新款
E 经济型
根据所需流量及驱动形式，选定电磁阀系列2/3、2/5
根据不同的控制方式选择单电控或双电控
选择使用电流及电压，选择接线形式(出线式、端子式)
有两种配管形式:直接配管型和底板配管型
根据所需流量选择配管口径
选定电磁阀系列
选定机能
选定电气规格
选定配管形式
选定配管口径
气动元件
F0101
电磁阀
双电控三位五通（中央封闭型）
■结构图
●
高频次先导头，不易卡顿，反应灵敏
●
秘调制润滑脂，持久滋润，降低摩擦
●
足匝数好线圈，不易发烫，更加耐用
电磁阀
产品概述
电子排水阀以模拟电路固态电子定时器与电磁阀相匹配，实现压缩空气系统冷凝水的定时
自动排放。电子排水阀广泛应用于过滤器、分离器、干燥机、储气罐、滴水脚等压缩空气
系统部件，排放时间与间隔时间可根据不同需要进行调节。
安装须知：
定时器设定：
购买指南：
1
、安装前，务必先排空储气罐内压力，切断电源，
2
、安装前，应清洁好压缩空气系统
(
建议在全压下将系统排空
3-5
分钟
)
；
3
、安装时，注意排水方向和阀体上箭头方向一致；
4
、安装时，线圈保证垂直向上，不可平躺、倒装等；
5
、接电前，应注意供电电压要与本品电压一致；
6
、使用直流电时，正极应与接线端“
1
”
(
拆开灯罩可见
)
相连；交流电无此要求；
7
、最后注意，拧紧接线盒顶部长螺钉，避免因进水引起故障。
1
、左旋钮设定排放时间，右旋钮设定间隔时间，例如，先旋转左旋钮设定排放时间为
2
秒钟
(2SEC)
，再旋转右旋钮设定间隔时间
为
18
分钟
(18MIN);
2
、
TEST
按键是手动测试按钮，每按动一冷饮，排水阀排放一次。此按钮在日常工作中用于随时检查排水工况。
气动元件
F0101电磁阀
型号 订货编号
VF3130 AC220V
VF3130 DC24V
VF5120 AC220V
VF5120 DC24V
VF3230 AC220V
VF3230 DC24V
VF5220 AC220V
VF5220 DC24V
DHFVF3130AC220V
DHFVF3130DC24V
DHFVF5120AC220V
DHFVF5120DC24V
DHFVF3230AC220V
DHFVF3230DC24V
DHFVF5220AC220V
DHFVF5220DC24V
0.2-0.8 -5~50℃
直接出线式
单电控
双电控
环境温度
工作压力
(MPa)
接电方式线圈数
1/4"
3/8"
1/4"
3/8"
接管口径
(G)
型号 订货编号
DP-01
DP-02
形式
整体
分体
DHFDP01AC220
DHFDP02AC220
1.6 -5~60℃
0.5-10s 1/2"
AC220V
环境温度工作压力(MPa) 排放时间(on) 接管口径(G)电源电压
0.5-45min
间隔时间(OFF)
安装须知:
1、安装前，务必先排空储气罐内压力，切断电源，
2、安装前，应清洁好压缩空气系统(建议在全压下将系统排空3-5分钟)；
3、安装时，注意排水方向和阀体上箭头方向一致；
4、安装时，线圈保证垂直向上，不可平躺、倒装等；
5、接电前，应注意供电电压要与本品电压一致；
6、使用直流电时，正极应与接线端“1”(拆开灯罩可见)相连；交流电无此要求；
7、最后注意，拧紧接线盒顶部长螺钉，避免因进水引起故障。
定时器设定：
1、左旋钮设定排放时间，右旋钮设定间隔时间，例如，先旋转左旋钮设定排放时间
为2秒钟(2SEC)，再旋转右旋钮设定间隔时间为18分钟(18MIN);
2、TEST按键是手动测试按钮，每按动一冷饮，排水阀排放一次。此按钮在日常工作
中用于随时检查排水工况。
使用指南:
电子排水阀
F010105
电子排水阀以模拟电路固态电子定时器与电磁阀相匹配，实现压缩空气系统冷凝水的定时
自动排放。电子排水阀广泛应用于过滤器、分离器、干燥机、储气罐、滴水脚等压缩空气
系统部件，排放时间与间隔时间可根据不同需要进行调节。
整体
分体
VF系列电磁阀
F010104
本品为先导式大流量电磁换向阀。
结构图:
订货编码:
DHF - VF5 - 120
品类代码 系列代号 线圈及位置数
A B
E1 S E2
120 二位五通单电控
220 二位五通双电控
A B
E1 S E2
产品选型
型号 形式
工作压力
(MPa)
环境温度 电源电压
间隔时间
(OFF)
排放时间
(on)
接管口径
(G)
订货编码
DP-01
整体
1.6 -5~60
℃
AC220V 0.5-45min 0.5-10s 1/2" DHFDP01AC220
DP-02
分体
1.6 -5~60
℃
AC220V 0.5-45min 0.5-10s 1/2" DHFDP02AC220
注：内装数量默认为
1
。
排水阀
