864 863 H 电气辅材 H 电气辅材 型号 内装数量 ( 只 ) 长 L (mm) 宽 W (mm) 高 H (mm) 内宽 T (mm) 孔径 B (mm) 订货编码 STM-0 1000 19 9.5 5 5 4 DHASTM0 STM-1 1000 15 10 7 5 4 DHASTM1 STM-2 500 22 16 9 9 5 DHASTM2 ● 采用 UL 认可 之 尼 龙 66 塑 料 ，防 火 等 级 9 4 V-…

100%1 / 46
862861
H 电气辅材
H 电气辅材
●
广泛用于家装日用、电工安装、维修等室内外多种使用场合
●
高品质，零售型精美小包装，有白色及彩色规格可供选择
●
使用优质尼龙材质，耐酸、耐蚀、绝缘、抗拉、不易老化
■零售型小包装扎带
产品概述
■材质特性
●
材质：尼龙
●
颜色：白色
型号 订货编码 颜色 内装数星
(
条
)
长
L (mm)
盍
W (mm)
扎
JS
范围
F(mm)
拉伸强度
(KGS)
3x100 4x200 CDS3010040200MHR
六色桶装
3X10 0
红色
25pcs
3X100
黄色
25pcs
3X100
黑色
25pcs
3X100
绿色
25pcs
3X100
白色
50pcs
4X200
红色
50pcs
4X200
蓝色
50pcs
4X200
白色
50pcs
10 0,20 0 2.43.4 2-22,3-5 0 8,18
3x100 CDS30100MHR
六色桶装
3X10 0
红色
100pcs
3X10 0
黑色
100pcs
3X10 0
绿色
100pcs
3X10 0
蓝色
100pcs
3X10 0
黄色
100pcs
100 2.4 2-22 8
3x120 CDS30120WHR
白色
100
条
120 2.4 2-28 8
3x150 CDS30150WHR
白色
60
条
150 2.4 2-35 8
4x150 CDS40150WHR
白色
60
条
150 3.4 3-35 18
4x200 CDS40200WHR
白色
60
条
200 3.4 3-50 18
4x250 CDS40250WHR
白色
60
条
250 3.4 3-65 18
5x250 CDS50250WHR
白色
60
条
250 4.4 3-65 22
5x300 CDS50300WHR
白色
60
条
300 4.4 3-76 22
8x200 CDS80200WHR
白色
50
条
200 7.2 4-50 50
产品选型
a.
使用简单，直接穿孔一拉即可，常与缠绕管、自黏式定位片
配合使用。
b.
尼龙扎带价格影响因素有：原料优劣、尺寸及厚度、包装数
量是否充足等。
c.
根据使用场合及数量选择相应包装及颜色的扎带。
零售型扎带的使用及选购：
使用指南：
E
外形及安装尺寸
扎带
型号 内装数量（只） 长
A
×宽
B
（
mm
） 高
H
（
mm
）
C
（
mm
） 订货编码
TM-20 100 20
×
20 6.1 5.0 TM2020WN
TM-25 100 25
×
25 7.5 6.2 TM2525WN
TM-30 100 30
×
30 8.7 6.4 TM3030WN
TM-40 100 40
×
40 6.4 10.8 TM4040WN
使用范例：
自粘式定位片（自粘式扎带固定座）
●
省时、简便，供面板不可钻孔时使用
●
双面胶带的粘附尤其适合较粗糙平面
●
绝缘性能良好、耐久性佳、不易老化
●
小数量包装，投入更经济且方便收纳
■材质特性
●
材 质 ：尼 龙
66
，
UL94V-2
●
参考使用温度范围：
-35
℃
-85
℃
●
颜 色 ：白 色
产品概述
产品选型
A
B
C
H
外形及安装尺寸
A
B
C
H
a.
首先确认要贴吸盘的部位平整、光滑、清洁和干燥；
b.
再将定位片海棉胶撕开，贴于面板上；
c.
根据需要可配合使用缠绕管，最后用扎带捆扎即可。
自粘式定位片使用方法：
使用指南：
864863
H 电气辅材
H 电气辅材
型号
内装数量
(
只
)
长
L
(mm)
宽
W
(mm)
高
H
(mm)
内宽
T
(mm)
孔径
B
(mm)
订货编码
STM-0 1000 19 9.5 5 5 4 DHASTM0
STM-1 1000 15 10 7 5 4 DHASTM1
STM-2 500 22 16 9 9 5 DHASTM2
●
采用
UL
认可之 尼龙
66
塑 料 ，防 火 等 级
94V-2
●
耐 酸 、耐 蚀 、绝 缘 性 好 、耐 久 性 、不 易 老 化
●
先将固定座以螺丝固定，再以扎带绑定电线
●
可 以 拆 线 下 并 再 次 使 用 ，更 改 接 线 非 常 方 便
■材质特性
●
材质：
PA66
●
防火等级：
94V-2
●
颜 色 ：白 色
产品概述
产品选型
先将固定座以螺丝固定，再以扎线带捆绑电缆，马鞍形设计使电缆易于固定。
马鞍形扎带固定座使用方法：
使用指南：
T
W
H
L
B
外形及安装尺寸
T
W
H
L
B
马鞍形扎带固定座
●
用于多种常见的墙体材料中对物品进行固定
●
载荷大、韧性好、膨胀系数高、耐磨耐腐蚀
●
适合安装窗帘杆、相框、电源开关等载荷物
■材质特性
●
材质：
PE
塑料
●
颜 色 ：白
产品概述
长
(L)
(mm)
外
径
(D)
(mm)
内
径
(d)
(mm)
螺丝钉
Screw
(mm)
内装数量 订货编码
30 6 5
φ
4
×
30 100 CDPZGEN06HXBZ
39 8 5.4
φ
5
×
40 50 CDPZGEN08HXBZ
44 10 5.8
φ
5
×
45 50 CDPZGEN10HXBZ
产品选型
L
D
d
外形及安装尺寸
膨胀区域分成对称的两个部分，在必要的场合中应该精确的选择安装后的膨胀方向，以避免安装基础被破坏而造成锚固失败。
塑料膨胀管使用注意事项：
使用指南：
塑料膨胀管
866865
H 电气辅材
H 电气辅材
型号 产品类型 高
(mm)
宽
(mm)
齿距 装箱数
(
根
/
箱
)
订货编码
20
×
20
常规
20 20 4.5 50 PXC2020SGZD
25
×
25
常规
25 25 5.0 50 PXC2525SGZD
30
×
15
常规
30 15 4.8 100 PXC3015SGZD
30
×
25
常规
30 25 5.0 50 PXC3025SGZD
30
×
30
常规
30 30 5.0 50 PXC3030SGZD
30
×
35
常规
30 35 5.0 50 PXC3035SGZD
35
×
35
常规
35 35 5.3 50 PXC3535SGZD
40
×
25
常规
40 25 5.3 50 PXC4025SGZD
40
×
30
常规
40 30 5.3 50 PXC4030SGZD
40
×
35
常规
40 35 5.5 50 PXC4035SGZD
40
×
40
常规
40 40 5.5 50 PXC4040SGZD
50
×
25
常规
50 25 6.0 50 PXC5025SGZD
50
×
25
密齿
50 25 4.0 50 DHAPXC5025MCSGZD
50
×
30
常规
50 30 6.0 50 PXC5030SGZD
50
×
30
密齿
50 30 4.0 50 DHAPXC5030MCSGZD
50
×
35
常规
50 35 6.3 50 PXC5035SGZD
50
×
35
密齿
50 35 4.0 50 DHAPXC5035MCSGZD
50
×
40
常规
50 40 6.3 50 PXC5040SGZD
50
×
45
常规
50 45 6.3 50 PXC5045SGZD
50
×
50
常规
50 50 6.3 50 PXC5050SGZD
50
×
50
密齿
50 50 4.0 50 DHAPXC5050MCSGZD
50
×
50
闭口
50 50 6.3 50 PXC5050QFB
50
×
50
闭口
50 50 6.3 50 PXC5050SGZDB
50
×
55
常规
50 55 6.3 50 PXC5055SGZD
50
×
80
常规
50 80 6.3 30 PXC5080SGZD
50
×
100
常规
50 100 6.0 30 PXC50100SGZD
60
×
25
密齿
60 25 4.0 50 DHAPXC6025MCSGZD
60
×
35
密齿
60 35 4.0 50 DHAPXC6035MCSGZD
60
×
40
常规
60 40 7.0 50 PXC6040SGZD
60
×
40
密齿
60 40 4.0 50 DHAPXC6040MCSGZD
●
由底槽及盖组成，底槽两侧设有出线孔
●
组 合 容 易 ，不 脱 落 ，接 合 面 平 滑 不 伤 手
●
绝缘性良好、不自燃、高耐温、载重大
●
出线孔低，组合及拆卸简单，易于配线
■材质特性
●
材 质 ：南 亚 硬 质
PVC
●
工作温度：
-40
℃
-70
℃
●
颜 色 ：灰 色
RAL7042
●
防水等级：
UL94V-0
产品概述
产品选型

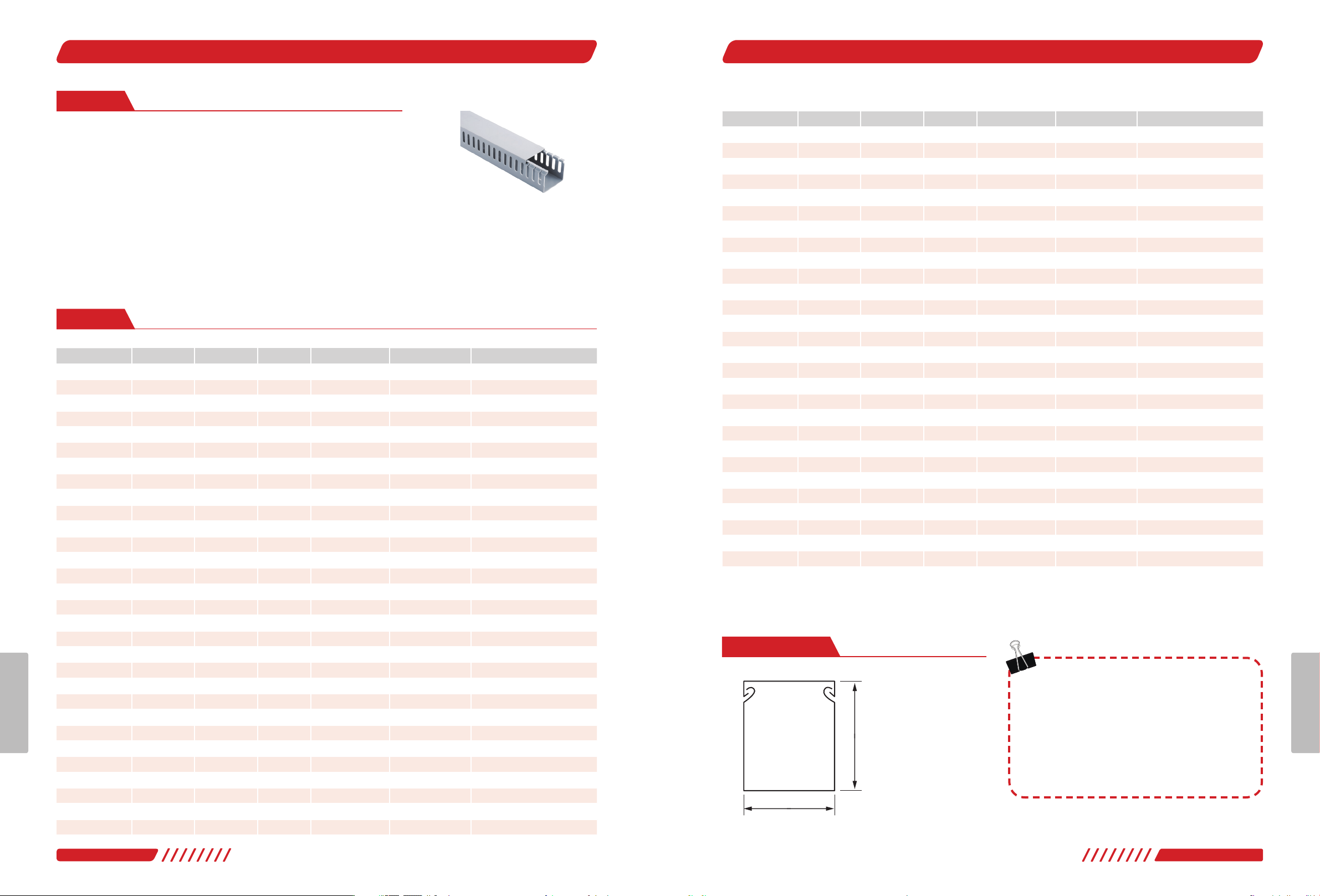

优质 PVC 配线槽
型号 产品类型 高
(mm)
宽
(mm)
齿距 装箱数
(
根
/
箱
)
订货编码
60
×
50
密齿
60 50 4.0 30 DHAPXC6050MCSGZD
60
×
60
常规
60 60 7.0 30 PXC6060SGZD
60
×
60
密齿
60 60 4.0 30 DHAPXC6060MCSGZD
60
×
80
常规
60 80 7.0 18 PXC6080SGZD
60
×
80
密齿
60 80 4.0 30 DHAPXC6080MCSGZD
65
×
32
常规
65 32 6.8 50 PXC6532SGZD
65
×
45
密齿
65 45 4.0 50 DHAPXC6545MCSGZD
80
×
30
密齿
80 30 4.0 30 DHAPXC8030MCSGZD
80
×
35
常规
80 35 8.0 30 PXC8035SGZD
80
×
40
常规
80 40 8.5 30 PXC8040SGZD
80
×
40
密齿
80 40 4.0 30 DHAPXC8040MCSGZD
80
×
40
闭口
80 40 8.5 30 PXC8040SGZDB
80
×
50
常规
80 50 8.5 30 PXC8050SGZD
80
×
50
密齿
80 50 4.0 30 DHAPXC8050MCSGZD
80
×
50
闭口
80 50 8.5 30 PXC8050SGZDB
80
×
60
常规
80 60 8.5 30 PXC8060SGZD
80
×
60
密齿
80 60 4.0 30 DHAPXC8060MCSGZD
80
×
60
闭口
80 60 8.5 30 PXC8060SGZDB
80
×
80
常规
80 80 8.5 24 PXC8080SGZD
80
×
80
密齿
80 80 4.0 24 DHAPXC8080MCSGZD
80
×
80
闭口
80 80 8.5 24 PXC8080SGZDB
80
×
100
常规
80 100 8.5 24 PXC80100SGZD
80
×
100
密齿
80 100 4.0 24 DHAPXC80100MCSGZD
100
×
50
密齿
100 50 4.0 30 DHAPXC10050MCSGZD
100
×
60
常规
100 60 10.0 30 PXC10060SGZD
100
×
60
密齿
100 60 4.0 30 DHAPXC10060MCSGZD
100
×
80
常规
100 80 10.0 24 PXC10080SGZD
100
×
80
密齿
100 80 4.0 24 DHAPXC10080MCSGZD
备注：
1
、所有规格配线槽均带线槽盖；另有单独线槽盖物料可供订购。
2
、有密齿规格可供订购。
a.
安装简单，只需将底槽固定机板上，然后将所要配的线装入
槽内，再将盖子盖上即可。
b.
收纳性好，可使得复杂配线变得整齐美观，如需增加线路和
修改时，把盖子打开即可进行工作。
配线槽使用方法：
使用指南：
外形及安装尺寸
H
W
优质 PVC 配线槽
