834 833 H 电气辅材 H 电气辅材 型号 内装数量 （只） 主要尺寸（ mm) 订货编码 L L1 S R R1 φ OT-10A 1000 15 6 0.8 4.7 2 5.2 OT010ASD OT-20A 1000 17 7.4 1 5.5 2.5 6.2 OT020ASD OT-30A 1000 18 8.2 1.1 5.8 3.2 6.2 OT030ASD OT-40A 1000 20 9 1.1 6.1 3.5 6.…

100%1 / 46
832831
H 电气辅材
H 电气辅材
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
D L1 d S W
φ
L
DT-10 20 9 26 5.5 2.5 16 8.5 62 DT010SGD
DT-16 20 10 30 6.5 2.5 16 8.5 68 DT016SGD
DT-25 20 11 33 7.3 2.7 18 8.5 70 DT025SGD
DT-35 20 12 36 8.5 3 20.5 10.5 80 DT035SGD
DT-50 20 14 38 10 3.4 23 10.5 86 DT050SGD
DT-70 10 16 43 11.8 3.8 26 12.5 95 DT070SGD
DT-95 10 18 46 13.5 4.2 28 12.5 104 DT095SGD
DT-120 10 20 49 15 4.7 30 14.5 112 DT120SGD
DT-150 10 22 51 17 5.5 34 14.5 120 DT150SGD
DT-185 10 25 55 19 5.8 37 16.5 126 DT185SGD
DT-240 10 27 60 21.5 6.5 40 16.5 137 DT240SGD
DT-300 10 31 68 24 8 50 21 158 DT300SGD
*
另有镀锡
DT
提供订购
产品概述
材质特性

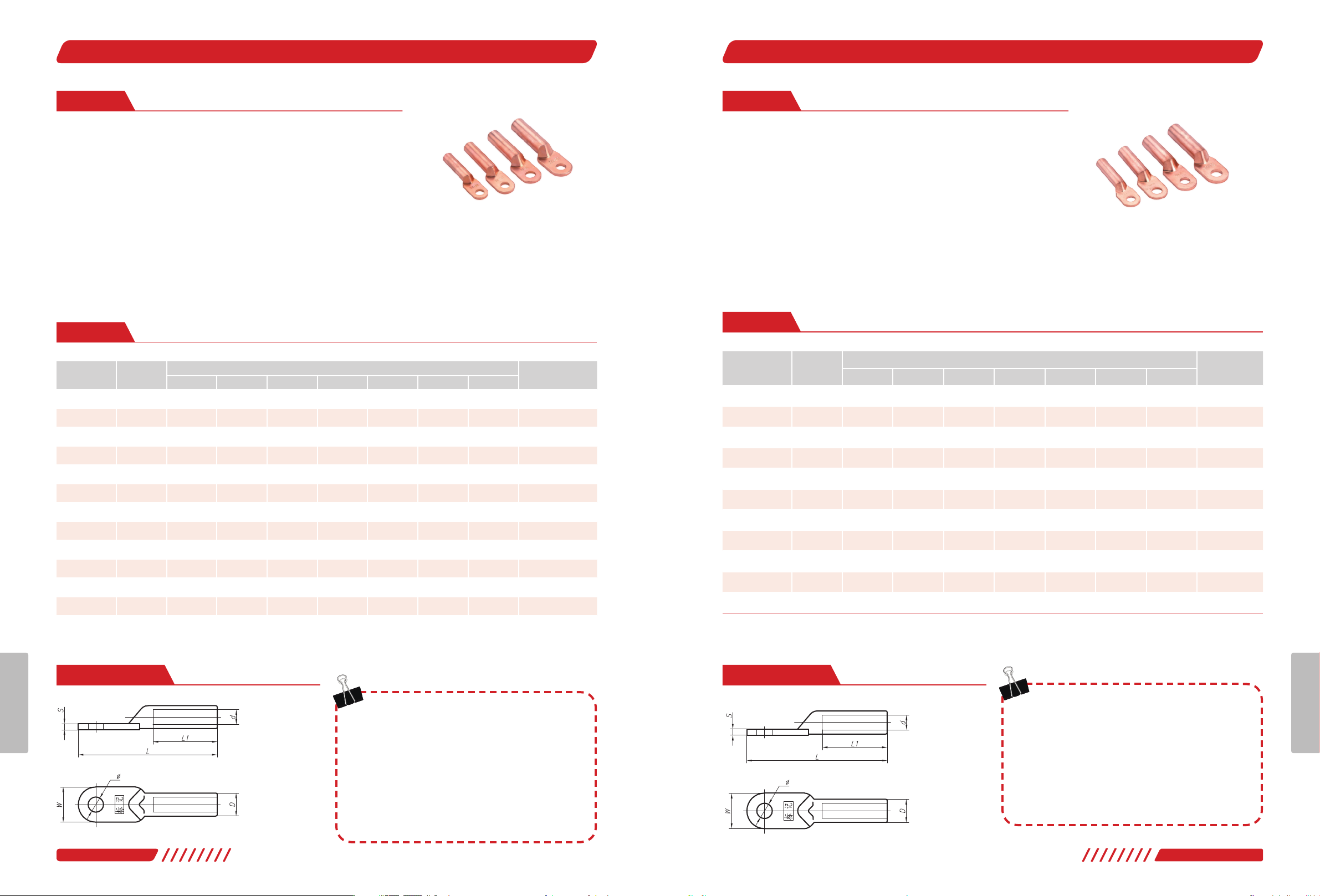

■DT 系列铜接线端子 ( 堵油型 - 大头型 )
●
适用于配电装置中电线、电力电缆与电器设备的连接
●
采用紫铜棒压制
●
优良的导电特性
●
广泛的应用领域
●
材 质 ：紫 铜 棒
●
工 艺 ：酸 洗 、镀 锡
●
产品认证：第三方检测报告
产品选型
外形及安装尺寸
酸洗——酸洗过颜色和红铜本色基本相同，能起到美观抗氧化更
利于导电。
镀锡——镀锡后铜鼻子表面为银白色，能更好防氧化和导电，并
可防止铜在导电过成中产生的有害气体扩散。
酸洗和镀锡工艺的区别：
使用指南：
铜接线端子
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
D L1 d S W
φ
L
DT(E)-10 20 8 27 5.4 2.4 12.8 6.5 55 DT010SED
DT(E)-16 20 9 27 6.5 2.5 14 8.5 61 DT016SED
DT(E)-25 20 10 29 7.3 3 16 8.5 65 DT025SED
DT(E)-35 20 11 32 8.6 3 18 8.5 75 DT035SED
DT(E)-50 10 13 36 10 3.4 19.5 10.5 82 DT050SED
DT(E)-70 10 15 40 12 3.9 23 10.5 92 DT070SED
DT(E)-95 10 17 42 14 4 26 12.5 96 DT095SED
DT(E)-120 10 19 47 15.5 4.5 28 12.5 107 DT120SED
DT(E)-150 10 21 53 17 5 30 14.5 115 DT150SED
DT(E)-185 10 24 56 19 5.6 32.8 14.5 120 DT185SED
DT(E)-240 10 26 57 21.5 5.6 35.7 16.5 131 DT240SED
*
另有镀锡
DT(E)
提供订购
产品概述
■经济型 DT 系列铜接线端子 ( 堵油型 - 小头型 )
材质特性
●
适用于配电装置中电线、电力电缆与电器设备的连接
●
采用紫铜棒压制
●
可靠的导电特性
●
简单使用环境下的经济型
DT
堵油端子
●
材 质 ：紫 铜 棒
●
工 艺 ：酸 洗 、镀 锡
产品选型
外形及安装尺寸
a.
外形尺寸上：
DT
与经济型
DT
在外形尺寸上有差异，直观地来
说，
DT
呈现为“大头“，而经济型
DT
呈现为“小头”。
b.
使用场合上：电力客户需选用标准型
DT
堵油铜端子，工地客
户可选用性价比更高的经济型
DT
堵油铜端子。
DT
与经济型
DT
的区别：
使用指南：
铜接线端子
834833
H 电气辅材
H 电气辅材
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
L L1 S R R1
φ
OT-10A 1000 15 6 0.8 4.7 2 5.2 OT010ASD
OT-20A 1000 17 7.4 1 5.5 2.5 6.2 OT020ASD
OT-30A 1000 18 8.2 1.1 5.8 3.2 6.2 OT030ASD
OT-40A 1000 20 9 1.1 6.1 3.5 6.2 OT040ASD
OT-50A 1000 21.5 9 1.2 6.3 3.7 6.2 OT050ASD
OT-60A 500 23 10.5 1.3 7.2 4 8.2 OT060ASD
OT-80A 500 23.5 11 1.4 8 4.5 8.2 OT080ASD
OT-100A 500 29 12 1.5 8.2 5 8.2 OT100ASD
OT-150A 200 31 12.4 1.6 9 5.5 10.2 OT150ASD
OT-200A 200 33 14 1.7 10 6 10.2 OT200ASD
OT-250A 200 36 15.5 1.8 10.5 6.5 10.4 OT250ASD
OT-300A 200 40 17 2 11.5 7 12.2 OT300ASD
OT-400A 100 43 18 2.2 13 8 14.2 OT400ASD
OT-500A 100 46 20 2.4 14.5 8.5 14.4 OT500ASD
OT-600A 100 50.5 23 2.7 16 10.5 16.5 OT600ASD
*
另有镀锡
OT
提供订购
S
产品概述
■OT 铜开口接线鼻
材质特性
●
适用于配电装置中电线、电力电缆与电器设备的连接
●
采用紫铜板压制
●
切实可靠的导电特性
●
材质：紫铜板
●
工艺：酸洗、镀锡
●
产品认证：第三方检测报告
产品选型
外形及安装尺寸
OT
铜开口接线鼻又俗称为“紫铜线耳”。
铜开口鼻应用领域广泛，如变压器，稳压器、各种发电机、通讯
电缆等。
OT
铜开口接线鼻的应用：
使用指南：
铜接线端子
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
D L d S W
φ
DTG-16 20 9 51 6.2 2.8 13 6.5 DTG016SHD
DTG-25 20 10 61 7 3 14 6.5 DTG025SHD
DTG-35 20 11 66 8.2 3 16 8.5 DTG035SHD
DTG-50 20 13 71 10 3 19 8.5 DTG050SHD
DTG-70 10 16 81 12 4 23 10.5 DTG070SHD
DTG-95 10 18 85 14 4 26 10.5 DTG095SHD
DTG-120 10 20 95 16 4 29 12.5 DTG120SHD
DTG-150 10 22 102 17 5 32 12.5 DTG150SHD
DTG-185 10 24 112 19 5 35 14.5 DTG185SHD
DTG-240 10 26 118 21 5 35 16.5 DTG240SHD
产品概述
■DTG 系列铜接线端子
材质特性
●
适用于配电装置中电线、电力电缆与电器设备的连接
●
采用紫铜管料压制
●
切实可靠的导电特性
●
简单使用环境下，更为经济的
DT
替代型选择
●
材 质 ：紫 铜 管
●
工 艺 ：酸 洗
产品选型
外形及安装尺寸
DT-
是由
T2
铜棒做成，产品外貌为锅铲圆头，可用于密封堵油，
顶端这边为固定上螺丝用，末端插进剥皮后的电缆用端子钳压紧
即可。
DTG-
是由
T2
铜管冲压而成，重量略轻于
DT
，在不需要密封堵
油的连接时可代替
DT
。做工比
DT
简单快速，用法同
DT
。
DT
与
DTG
的区别：
使用指南：
铜接线端子
836835
H 电气辅材
H 电气辅材
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
D L1 d S W
φ
L
DTL-16 20 11 30 6.5 2.6 16 8.5 70 DTL016MGD
DTL-25 20 12 34 7.3 3.2 18 8.5 75 DTL025MGD
DTL-35 20 14 39 8.5 3.6 20.5 10.8 85 DTL035MGD
DTL-50 10 16 41 10 4 23 10.8 90 DTL050MGD
DTL-70 10 18 49 11.5 4.5 26 12.5 102 DTL070MGD
DTL-95 10 21 50 13.5 4.8 28 12.5 112 DTL095MGD
DTL-120 10 23 53 15.5 5.3 30 14.5 118 DTL120MGD
DTL-150 10 25 55 17 5.8 34 14.5 125 DTL150MGD
DTL-185 10 27 57 18.6 6.5 37 16.5 133 DTL185MGD
DTL-240 10 30 60 21.5 6.8 40 16.5 140 DTL240MGD
产品选型
外形及安装尺寸
产品概述
■DTL 系列铜铝接线端子
●
适用于各种圆形铝线、电力电缆与电气设备铜端的过渡连接
●
采用摩擦焊工艺制造，焊缝强度高
●
通电性能好，抗电化腐蚀，使用寿命长
材质特性
●
材 质 ：紫 铜 板
+
铝材
●
工艺：摩擦焊、酸洗
●
产品认证：第三方检测报告
接线端子用于线缆末端连接
过渡线夹用于线缆的并接以及分支线路并接
1
外型：端子大多是圆型且体积较小
线夹是条型
T
型较比。
2
安装：端子都是压接型的
而线夹大多为螺栓型也有少数是压接的。
3
攻能：端子系列只适应为线和板之间的连接；线夹系列包括多个
型号可以是线对板也可以线对线连接。
铜铝接线端子和铜铝过渡线夹的区别：
使用指南：
铜接线端子
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
D d L
GT-16 20 10 6.1 65 GT016SGD
GT-25 20 11 7.1 70 GT025SGD
GT-35 20 12 8.5 75 GT035SGD
GT-50 20 14 9.8 80 GT050SGD
GT-70 10 16 11.5 90 GT070SGD
GT-95 10 18 13.5 95 GT095SGD
GT-120 10 20 15 100 GT120SGD
GT-150 10 22 17 105 GT150SGD
GT-185 10 25 18.6 110 GT185SGD
GT-240 10 27 21.5 120 GT240SGD
产品概述
■GT系列铜连接管（通孔型）
●
适用于配电装置中各种圆型，半圆扇型电线，电力电缆之间的连接
●
采用紫铜管料压制
●
切实可靠的导电特性
●
采用通孔型设计
材质特性
●
材 质 ：紫 铜 管
●
工 艺 ：酸 洗
产品选型
外形及安装尺寸
铜接线端子
