850 849 H 电气辅材 H 电气辅材 5 36+0.2 - 36*26=936+1 （以 2P 40A 1.2*5 为例） - 产品概述 ■PT 系列汇流排 材质特性 ● 材 质 ：紫 铜 ● 适用类别 ： C 4 5/ D Z 47 类小型 开关 物料描述 每塑封扎根数 铜排厚度 * 宽度 相间距 订货编码 汇流排 1P 40A 1.2*5 1 米 20 1.2*5 18 HLP1P40A1205Z1M 汇流排 1P 50A …

100%1 / 46
848847
H 电气辅材
H 电气辅材
型号
内装数量
（只）
颜色
主要尺寸（
mm)
导线截面
(mm
2
)
订货编码
F L W B D C
双线管预绝缘端头
0.5
平方管径长
8
1000
红
8 14.5 5 6.5 1.8 1.5 0.5 DHATE0508ZT
双线管预绝缘端头
0.75
平方管径长
8
1000
红
8 14.7 5 6.7 2.1 1.8 0.75 DHATE07508ZT
双线管预绝缘端头
1
平方管径长
8
1000
红
8 15.1 5.5 7.1 2.3 2 1 DHATE1008ZT
双线管预绝缘端头
1 -5
平方管径长
8
1000
红
8 15.5 6.4 7.2 2.6 2.3 1.5 DHATE1508ZT
双线管预绝缘端头
2.5
平方管径长
8
1000
红
8 16.5 8 8.5 3.3 2.9 2.5 DHATE2508ZT
双线管预绝缘端头
4
平方管径长
12
1000
红
12 23.1 8.8 11.1 4.2 3.8 4 DHATE4012ZT
双线管预绝缘端头
6
平方管径长
14
500
红
14 26.1 9.5 12.1 5.3 4.9 6 DHATE6014ZT
双线管预绝缘端头
10
平方管径长
14
500
红
14 26 12.6 12 6.9 6.5 10 DHATE10014ZT
双线管预绝缘端头
16
平方管径长
14
200
红
14 31.3 19 17.3 8.7 8.3 16 DHATE16014ZT
单线管预绝缘端头
0.5
平方管径长
8
1000
红
8 14 2.6 6 1.3 1 0.5 DHAVE0508ZT
单线管预绝缘端头
0.75
平方管径长
8
1000
红、
(
蓝
) 8 14.6 2.8 6.4 1.5 1.2 0.75 DHAVE07508ZT(B)
单线管预绝缘端头
1
平方管径长
8
1000
红、
(
蓝
) 8 14.6 3 6.4 1.7 1.4 1 DHAVE1008ZT(U)
单线管预绝缘端头
1 -5
平方管径长
8
1000
红、
(
黑
\
黄
\
蓝
) 8 14.6 3.5 6.4 2 1.7 1.5
DHAVE1508ZT
(B\Y\U)
单线管预绝缘端头
1 -5
平方管径长
12
1000
红
12 18.4 3.5 6.4 2 1.7 1.5 DHAVE1512ZT
产品概述

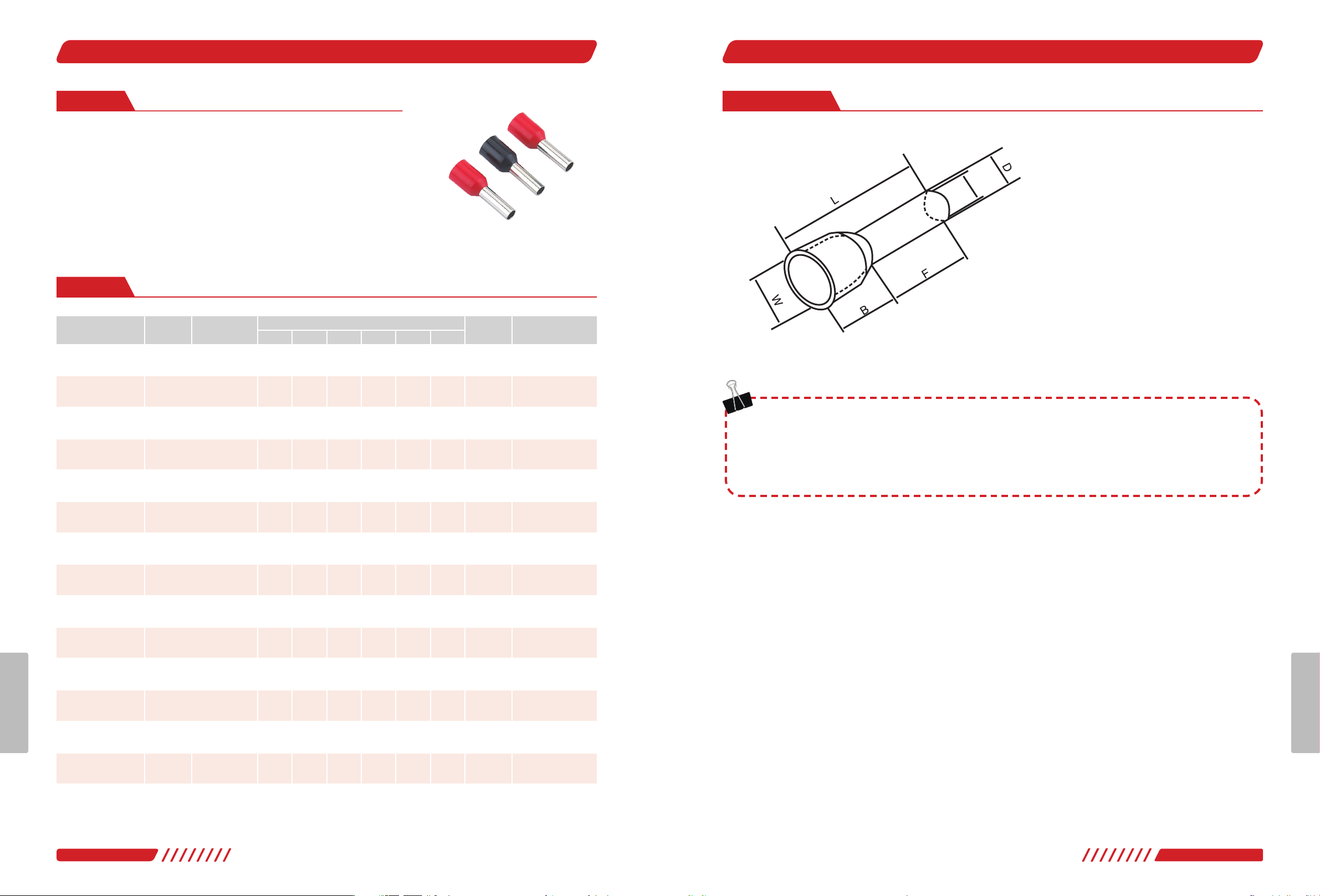

■管型欧式冷压端子
●
通电性能好，抗电化腐蚀，使用寿命长
●
本体自带护套可实现预绝缘，安全性高
材质特性
●
材 质 ：紫 铜
●
工 艺 ：镀 锡
产品选型
冷压端子
d
外形及安装尺寸
先用剥线钳拨开电线，然后再用压接钳将电线和冷压端子进行压接，最后固定在元件或设备上。
冷压端子的压接：
使用指南：
冷压端子
850849
H 电气辅材
H 电气辅材
5
36+0.2
-
36*26=936+1（以2P 40A 1.2*5为例）
-
产品概述

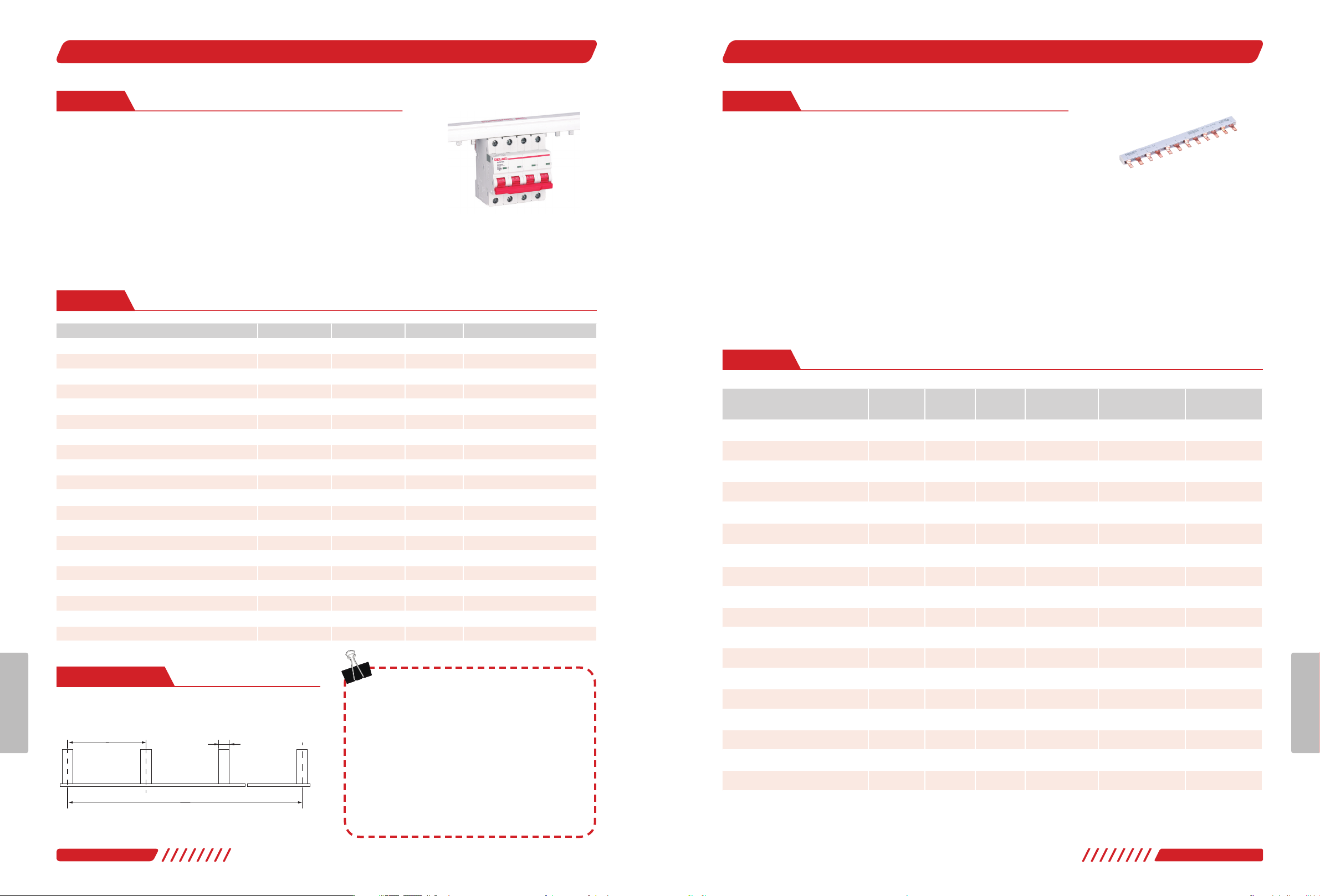

■PT 系列汇流排
材质特性
●
材 质 ：紫 铜
●
适用类别：
C45/DZ47
类小型开关
物料描述 每塑封扎根数 铜排厚度
*
宽度 相间距 订货编码
汇流排
1P 40A 1.2*5 1
米
20 1.2*5 18 HLP1P40A1205Z1M
汇流排
1P 50A 1.4*5 1
米
20 1.4*5 18 HLP1P50A1405Z1M
汇流排
1P 63A 1.4*7 1
米
20 1.4*7 18 HLP1P63A1407Z1M
汇流排
1P+N
带漏电
32A 1.0*5 1
米
间距
45mm 10 1.0*5 45 HLP1PL32A1005Z1M
汇流排
1P+N
带漏电
63A 1.4*7
间距
54mm 10 1.4*7 54 HLP1PL63A1407
汇流排
2P 40A 1.2*5 1
米
10 1.2*5 36 HLP2P40A1205Z1M
汇流排
2P 63A 1.4*7 1
米
10 1.4*7 36 HLP2P63A1407Z1M
汇流排
2P
带漏电
32A 1.0*5 1
米
间距
63mm 10 1.0*5 63 HLP2PL32A1005Z1M
汇流排
2P
带漏电
63A 1.4*7
间距
72mm 10 1.4*7 72 HLPC652PL63A1407
汇流排
3P 100A 2.0*9 1
米
间距
81mm 10 2.0*9 81 HLP3P100A1909Z1M
汇流排
3P 32A 1.0*5 1
米
10 1.0*5 54 HLP3P32A1005Z1M
汇流排
3P 40A 1.2*5 1
米
10 1.2*5 54 HLP3P40A1205Z1M
汇流排
3P 50A 1.4*5 1
米
10 1.4*5 54 HLP3P50A1405Z1M
汇流排
3P 63A 1.4*7 1
米
10 1.4*7 54 HLP3P63A1407Z1M
汇流排
3P 80A 1.7*9 1
米
10 1.7*9 54 HLP3P80A1709Z1M
汇流排
4P 63A 1.4*7 1
米
10 1.4*7 72 HLP4P63A1407Z1M
汇流排
DPN 40A 1.2*5 1
米
10 1.2*5 18 HLPDPN40A1205Z1M
汇流排
DPN 50A 1.4*5 1
米
10 1.4*5 18 HLPDPN50A1405Z1M
汇流排
DPN+L 32A 1.0*5 1
米
10 1.0*5 36 HLPDPNL32A1005Z1M
汇流排
DPN+L 50A 1.4*5 1
米
10 1.4*5 36 HLPDPNL50A1405Z1M
产品选型
●
紫铜材质，导电性能好、接触电阻低
●
突破传统进线方式，增加了接触面积
●
比传统方式减少了功耗，降低了温升
●
具有安全、可靠、省时、简便的优点
●
齿面纹路特殊设计使线路咬合更紧密
外形及安装尺寸
a.
汇流排用于低压动力柜、配电箱、照明箱等多路馈电配电设备，
作主进线与各馈电支路的电连接用。
b.
安装时，先将开关螺丝全部退到最大，再插入安装，避免出
现漏插和滑牙的情况；
c.
有多少长度用多少长度，严禁剪断再插入，会造成缺相短路
等严重后果；
d.
使用前计算好电流安培数再选择合适电流等级汇流排，严禁
出现超负荷；
e.
安装完成后需再进行检查，严防出现漏插、混插、缺插等情况。
使用指南：
汇流排
产品概述
●
完美匹配登峰系列紧凑型断路器，全极数规格覆盖
●
全新封闭式结构设计，全系可配端盖，高防尘绝缘
●
对称式回路标识，清晰裁切标识，定位裁切更便捷
●
12
齿等标准回路，回路可便捷定制，快速批量安装
●
符合
CE
标准
PVC
材 料 ，高 导 电 性 能 紫 铜 ，宽 型 接 触 齿
■DF系列汇流排
材质特性
●
材质：
PVC
、紫 铜
●
工 艺 ：酸 洗
/
镀锡
●
适用类别：登峰系列小型断路器等
产品选型
型号 每塑封扎根数
相间中心距
(mm)
厚度
*
宽度
(mm)
适配登峰系列
断路器类型
订货编码 匹配端盖附件编码
DF
型汇流排
1P 63A 12
回路
带端盖
20 18 1.4*7 1P
断路器
DHADFB1P63A12WG DHADFBDG1PW
DF
型汇流排
1P 63A 24
回路
带端盖
20 18 1.4*7 1P
断路器
DHADFB1P63A24WG DHADFBDG1PW
DF
型汇流排
1P 63A 1
米
20 18 1.4*7 1P
断路器
DHADFB1P63A1M DHADFBDG1PW
DF
型汇流排
1P 63A 1
米
带端盖
20 18 1.4*7 1P
断路器
DHADFB1P63A1MG DHADFBDG1PW
DF
型汇流排
2P 63A 12
回路
带端盖
5 36 1.4*7
2P/1P+N
断路器
/
漏电
DHADFB2P63A12WG DHADFBDG2PW
DF
型汇流排
2P 63A 24
回路
带端盖
5 36 1.4*7
2P/1P+N
断路器
/
漏电
DHADFB2P63A24WG DHADFBDG2PW
DF
型汇流排
2P 63A 1
米
5 36 1.4*7
2P/1P+N
断路器
/
漏电
DHADFB2P63A1M DHADFBDG2PW
DF
型汇流排
3P 63A 12
回路
带端盖
5 54 1.4*7 3P
断路器
DHADFB3P63A12WG DHADFBDG3PW
DF
型汇流排
3P 63A 24
回路
带端盖
5 54 1.4*7 3P
断路器
DHADFB3P63A24WG DHADFBDG3PW
DF
型汇流排
3P 63A 1
米
5 54 1.4*7 3P
断路器
DHADFB3P63A1M DHADFBDG3PW
DF
型汇流排
漏电
3P 63A 1
米
5 72 1.4*7 3P
漏电
DHADFB3PL63A1M DHADFBDG3PW
DF
型汇流排
漏电
3P+N 63A 1
米
5 72 1.4*7 3P+N
漏电
DHADFB3PNL63A1M DHADFBDG3PW
DF
型汇流排
4P 63A 1
米
5 72 1.4*7 4P
断路器
DHADFB4P63A1M DHADFBDG4PW
DF
型汇流排
漏电
4P 63A 1
米
5 90 1.4*7 4P
漏电
DHADFB4PL63A1M DHADFBDG4PW
DF
型汇流排
DPN 40A 12
回路
带端盖
5 18 1.2*5 DPN DHADFBDPN40A12WG DHADFBDGDPNW
DF
型汇流排
DPN 40A 24
回路
带端盖
5 18 1.2*5 DPN DHADFBDPN40A24WG DHADFBDGDPNW
DF
型汇流排
DPN 40A 1
米
5 18 1.2*5 DPN DHADFBDPN40A1M DHADFBDGDPNW
DF
型汇流排
DPN
漏电
40A 1
米
5 36 1.2*5 DPN
漏电
DHADFBDPNL40A1M DHADFBDGDPNW
汇流排
852851
H 电气辅材
H 电气辅材
× （ ）
外形及安装尺寸
× （ ）
使用指南：
a.
汇流排相间中心距和相邻齿距的区别：
以
2P
汇流排为例，汇流排相间中心距指的是从第一个断路器的
L1
到相邻第二个断路器的
L1
，即和断路器本身宽度有关，对于登峰系列小
型断路器即为模数的整倍数；
相邻齿距，指的只是相邻两个接触齿的距离，这个距离只是指的一个标准模数距离
18mm
，对
1P
断路器而言只是刚好相邻齿距等于相间中
心距，不是用于选型的参数。
b.
采用封闭式结构，并可配端盖的汇流排相比普通型汇流排有哪些安全性提升：
采用封闭式结构设计汇流排，铜排和接触齿安装后不外露，绝缘性更加；铜排不易拉出，更便于自主定制和裁切；内部空间更大，进一步
提升了安全爬电距离。
汇流排带端盖附件设计，不但可提升汇流排两侧防尘绝缘性能，尤其对于裁切后更可通过内部结构设计有效防止铜排外露和内部因裁切可
能导致的短路，更安全耐用。
汇流排
L1
L2
产品概述
●
用于配电箱、配电柜、照明箱等
●
黄 铜 强 度 高 、硬 度 大 、耐 磨 性 好
●
载 流 量 高 、接 线 方 便 、不 易 氧 化
●
有不同厚度及 宽度产品可供选择
■材质特性
●
材 质 ：黄 铜
●
螺 丝 表 面 处 理 ：镀 彩 锌
●
铜 件 表 面 处 理 ：镀 镍
名称 规格型号 位数
L1
铜排长度（
mm
）
L2
安装孔距离（
mm
）安装孔尺寸 φ
(mm)
厚度 宽度 订货编码
铜接线地排
2*15 5 104.8 90 6 1.4 14 DHALDP021505ES
铜接线地排
2*15 7 127 111.5 6 1.4 14 DHALDP021507ES
铜接线地排
2*15 10 161 145.5 6 1.4 14 DHALDP021510ES
铜接线地排
2*20 5 124 109.5 8 1.7 19.5 DHALDP022005ES
铜接线地排
2*20 7 142 132 8 1.7 19.5 DHALDP022007ES
铜接线地排
2*20 10 188 125.5 8 1.7 19.5 DHALDP022010ES
铜接线地排
3*25 10 225 206 8 2.5 24.5 DHALDP032510ES
铜接线零排
2*15 5 98 83 6 1.4 14 DHALDP021505NS
铜接线零排
2*15 7 120.2 105 6 1.4 14 DHALDP021507NS
铜接线零排
2*15 10 153 138 6 1.4 14 DHALDP021510NS
铜接线零排
2*20 5 106 91 8 1.7 19.5 DHALDP022005NS
铜接线零排
2*20 7 133.2 118 8 1.7 19.5 DHALDP022007NS
铜接线零排
2*20 10 173 158.5 8 1.7 19.5 DHALDP022010NS
铜接线零排
3*25 10 213.5 195 8 2.5 24.5 DHALDP032510NS
铜接线零排通常搭配
SM
系列绝缘子使用，订货编码为
SM***
产品选型
外形及安装尺寸
a.
从用途上，地排和配电柜外壳相连
,
零排是地线经过漏电
开关出来的零线
。
b.
从外型上，直的铜排为零排，弯的铜排为地排
。
c.
有十字螺丝和内六角螺丝两种形式，十字螺丝零地排对安
装工具要求更低。
d.
常与绝缘子产品配套使用，相关绝缘子产品可参考本册绝
缘子相关内容页。
使用指南：
零地排
