840 839 H 电气辅材 H 电气辅材 产品概述 ■SC 窥口铜接线端头（DTGA 型） ● 通 电 性能好 ， 抗电 化腐蚀 ， 使 用寿命长 材质特性 ● 材 质 ：紫 铜 板 + 铝材 ● 工 艺 ：表 面 镀 锡 ● 温 度： -55 ℃ -15 0 ℃ 型号 内装数量 （只） 螺栓口直径 φ（ mm ） 主要尺寸（ mm) 导线截面 mm 2 订货编码 d D L1 L SC10-6 500 6.4 4.5 6.3 9 …

100%1 / 46
838837
H 电气辅材
H 电气辅材
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
φ
D d L (W) S
JG10-6 100 6.4 8 5 37 11 3 DHAJG10M6D
JG10-8 100 8.4 8 5 37 11 3 DHAJG10M8D
JG16-6 100 6.4 9 6 40 13 3 DHAJG16M6D
JG16-8 100 8.4 9 6 40 13 3 DHAJG16M8D
JG25-10 100 10.5 10 7 45 14 3 DHAJG25M10D
JG25-8 100 8.4 10 7 45 14 3 DHAJG25M8D
JG35-8 100 8.4 11 8.4 51 16 2,.6 DHAJG35M8D
JG50-8 100 8.4 13 10 54 19 3 DHAJG50M8D
JG50-10 100 10.5 13 10 54 19 3 DHAJG50M10D
JG70-12 50 12.5 16 12 60 23 4 DHAJG70M12D
JG95-12 50 12.5 18 14 65 26 4 DHAJG95M12D
产品选型
产品概述
■JG 系列铜接线端子
●
适用于配电装置中电线、电力电缆与电气设备的连接
材质特性
●
材质：
T2
铜管
●
工 艺 ：表 面 镀 锡
S
W
外形及安装尺寸
JG10-6
表示穿
10
平方线螺丝孔
6
个大
，其他冷压端子命名可依此类推。
型号说明：
使用指南：
铜接线端子
产品选型
●
适用于配电装置中电线、电力电缆与电气设备的连接
外形及安装尺寸
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
D d L1 L W S
C45-4 500 5 3 10 26 4.8 2 DHACZ4ZXD
C45-6 500 6 4 10 27 4.8 2 DHACZ6ZXD
C45-10 200 7.5 5 13.5 34 6.8 2.5 DHACZ10ZXD
C45-16 200 8.5 6 14 35 6.8 2.5 DHACZ16ZXD
C45-25 200 10 7 14.5 38 6.8 3 DHACZ25ZXD
C45-35 200 11 8.4 15 42 6.8 2,.6 DHACZ35ZXD
C45-50 100 13 10 15.5 45 6.8 3 DHACZ50ZXD
C45-70 100 16 12 16 50 6.8 4 DHACZ70ZXD
S
W
产品概述
■C45 系列插针
材质特性
●
材质：
T2
铜管
●
工 艺 ：表 面 镀 锡
先用剥线钳拨开电线，然后再用压接钳将电线和冷压端子进行压接，最后固定在元件或设备上。
冷压端子的压接：
使用指南：
铜接线端子
840839
H 电气辅材
H 电气辅材
产品概述
■SC 窥口铜接线端头（DTGA 型）
●
通电性能好，抗电化腐蚀，使用寿命长
材质特性
●
材 质 ：紫 铜 板
+
铝材
●
工 艺 ：表 面 镀 锡
●
温度：
-55
℃
-150
℃
型号
内装数量
（只）
螺栓口直径
φ（
mm
）
主要尺寸（
mm)
导线截面
mm
2
订货编码
d D L1 L
SC10-6 500 6.4 4.5 6.3 9 24 10 SC10M6ZXD
SC10-8 500 8.4 4.5 6.3 9 25 10 SC10M8ZXD
SC16-6 200 6.4 5.7 7.5 11 27.5 16 SC16M6ZXD
SC16-8 200 8.4 5.7 7.5 11 29.5 16 SC16M8ZXD
SC16-10 200 10.5 5.7 7.5 11 31 16 SC16M10ZXD
SC25-6 200 6.4 7.2 9 13.5 34 25 SC25M6ZXD
SC25-8 200 8.4 7.2 9 13.5 34 25 SC25M8ZXD
SC25-10 200 10.5 7.2 9 13.5 34 25 SC25M10ZXD
SC35-8 100 8.4 8.5 10.8 14.5 37 35 SC35M8ZXD
SC35-10 100 10.5 8.5 10.8 14.5 38 35 SC35M10ZXD
SC50-8 100 8.4 9.8 12.5 17 42.5 50 SC50M8ZXD
SC50-10 100 10.5 9.5 12.5 17 44 50 SC50M10ZXD
SC50-12 100 13 9.5 12.5 17 44 50 SC50M12ZXD
SC70-8 100 8.4 11.5 14.5 19.5 50 70 SC70M8ZXD
SC70-10 100 10.5 11.5 14.5 19.5 50 70 SC70M10ZXD
SC70-12 100 13 11.5 14.5 19.5 50 70 SC70M12ZXD
SC95-10 50 10.5 13.7 17 23.5 57 95 SC95M10ZXD
SC95-12 50 13 13.7 17 23.5 57 95 SC95M12ZXD
产品选型
外形及安装尺寸
SC10-6
表示穿
10
平方线螺丝孔
6
个大，其他冷压端子命名可
依此类推。
型号说明：
使用指南：
冷压端子
S
d
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
φ
B L E D c T
UT1-3 1000 3.1 5.8 14.8 5 3 1.7 0.5 UT1M3HY
LTTM 1000 4.1 6.9 15.3 5 3 1.7 0.5 UT1M4HY
UT1.5-3 1000 3.1 6 14.8 5 3.3 2 0.5 UT1O5M3HY
UT1.54 1000 4.1 6.8 15 5 3.3 2 0.5 UT105M4HY
UT1.5-5 1000 5.1 8.7 17.3 5 3.3 2 0.5 UT1O5M5HY
UT2.5-3 1000 3.1 6 15.9 5 4 2.6 0.5 UT2O5M3HY
UT2.5-4 1000 4.1 7.1 16 5 4 2.6 0.5 UT205M4HY
UT2.5-5 1000 5.1 8.8 18 5 4 2.6 0.5 UT2O5M5HY
UT-4-4 1000 4.3 8 19 6.1 5 3.3 0.7 UT4M4HY
UT-4-5 1000 5.4 10.05 20 6.1 5 3.3 0.7 UT4M5HY
UT-4-6 1000 6.1 10.5 21.5 6.1 5 3.3 0.7 UT4M6HY
UT-6-5 1000 5.1 10.3 21.4 7.1 62 4.3 0.7 UT6M5HY
UT-6-6 1000 6.1 10.6 22.3 7.1 62 4.3 0.7 UT6M6HY
UT-6-8 1000 8.5 14 25.3 7.1 62 4.3 0.7 UT6M8HY
UT10-6 500 6.3 12 24.2 8.6 7.7 5.7 1 UT10M6HY
UT10-8 500 8.5 14 28 8.6 7.7 5.7 1 UT10M8HY
产品选型
外形及安装尺寸
产品概述
●
通电性能好，抗电化腐蚀，使用寿命长
■叉形冷压端子（UT）
材质特性
●
材 质 ：黄 铜
●
工 艺 ：镀 银
先用剥线钳拨开电线，然后再用压接钳将电线和冷压端子
进行压接，最后固定在元件或设备上。
冷压端子的压接：
使用指南：
冷压端子
842841
H 电气辅材
H 电气辅材
型号
内装数量
（只）
主要尺寸（
mm)
订货编码
φ
B L E D C T
0T1-3 1000 3.2 5.85 13.7 5 3 1.7 0.5 OT1M3HY
0T1-4 1000 4.2 7.5 15.5 5 3 1.7 0.5 OT1M4HY
OT1.5-3 1000 3.2 6 14 5 3.3 2 0.5 OT105M3HY
OT1.5-4 1000 4.2 7.5 15.4 5 3.3 2 0.5 OT105M4HY
OT1.5-5 1000 5.2 9.3 17.9 5 3.3 2 0.5 OT105M5HY
OT2.5-3 1000 3.2 6 14.8 5 4 2.6 0.5 OT205M3HY
OT2.5-4 1000 4.2 8.05 17.2 5 4 2.6 0.5 OT205M4HY
OT2.5-5 1000 5.3 9 18 5 4 2.6 0.5 OT205M5HY
OT2.5-6 1000 6.3 10.8 19.2 5 4 2.6 0.5 OT205M6HY
OT2.5-8 1000 8.2 13.1 23.7 5 4 2.6 0.5 OT205M8HY
OT2.5-10 1000 10.5 15.7 26 5 4 2.6 0.5 OT205M10HY
0T4-4 1000 4.2 8 18 6 5 32 0.7 OT4M4HY
OT4-5 1000 5.2 9.8 19.7 6 5 32 0.7 OT4M5HY
OT4-6 1000 6.2 11.6 23.2 6 5 32 0.7 OT4M6HY
OT4-8 1000 8.2 13.2 23.4 6 5 32 0.7 OT4M8HY
0T6-4 1000 4.3 8.85 18.7 7 6 42 0.7 OT6M4HY
OT6-5 1000 5.3 10.1 21.2 7 6 42 0.7 OT6M5HY
OT6-6 1000 6.4 11.5 22.8 7 6 42 0.7 OT6M6HY
OT6-8 1000 8.5 14.1 26.5 7 6 42 0.7 OT6M8HY
OT6-10 500 10.5 16.9 30.8 7 6 42 0.7 OT6M10HY
OT10-6 500 6.5 12.05 26.4 9.3 7.8 5.6 1 OT10M6HY
OT10-8 500 8.5 15.8 30.8 9.3 7.8 5.6 1 OT10M8HY
OT10-10 500 10.2 17.3 30.8 8.8 7.8 5.6 1 OT10M10HY
OT10-12 500 12.4 18.9 33.2 8.5 7.8 5.6 1 OT10M12HY
S
d
外形及安装尺寸
产品选型
产品概述

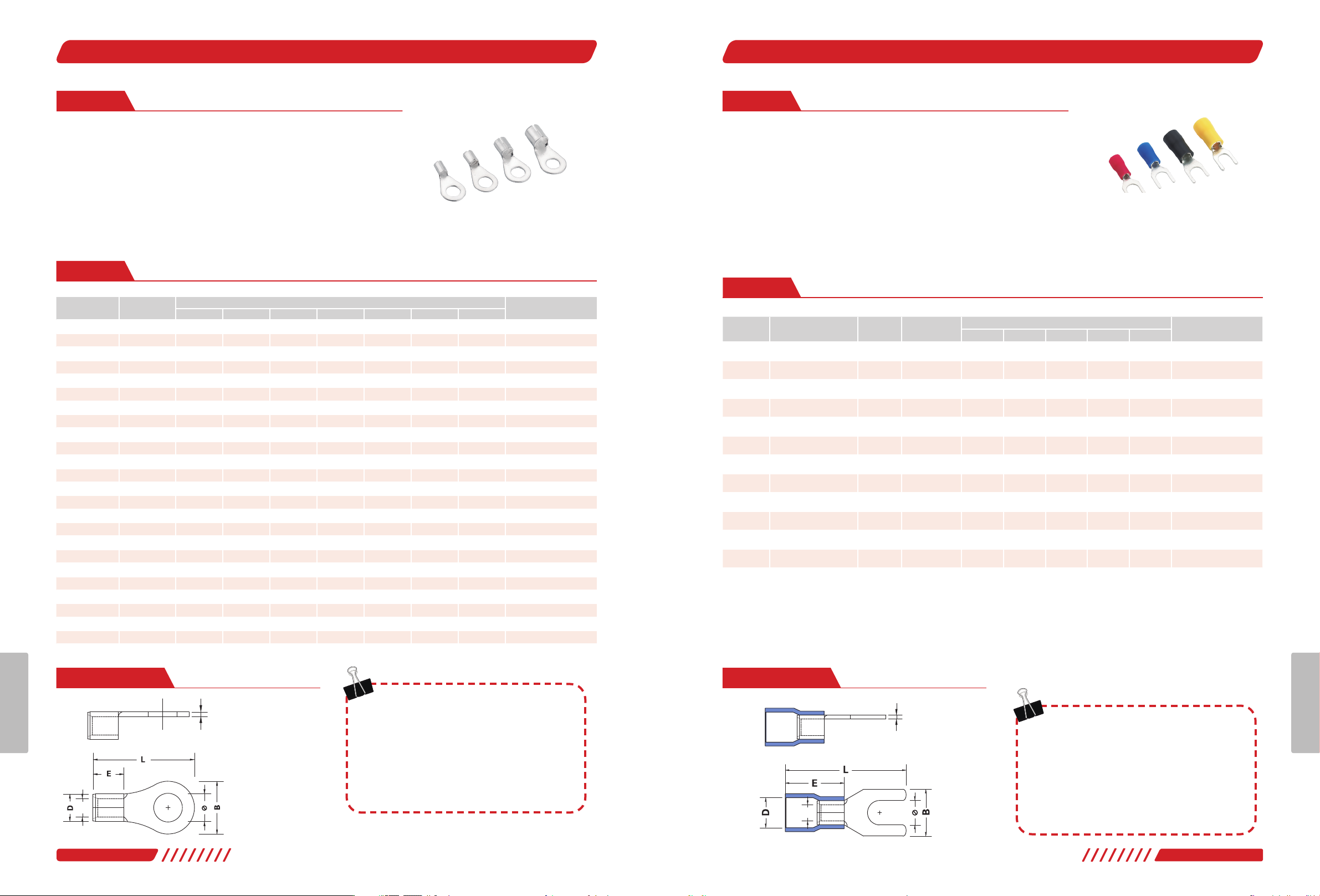

■圆形冷压端子（OT）
●
通电性能好，抗电化腐蚀，使用寿命长
材质特性
●
材 质 ：黄 铜
●
工 艺 ：镀 银
先用剥线钳拨开电线，然后再用压接钳将电线和冷压端子
进行压接，最后固定在元件或设备上。
冷压端子的压接：
使用指南：
冷压端子
S
d
外形及安装尺寸
产品概述
●
通电性能好，抗电化腐蚀，使用寿命长
●
本体自带护套可实现预绝缘，安全性高
■叉形预绝缘端头（SV）
材质特性
●
材 质 ：黄 铜
●
工 艺 ：镀 银
●
护套颜色：红、蓝、黑、黄
型号 颜色
内装数量
（只）
螺栓口直径
φ（
mm
）
主要尺寸（
mm)
订货编码
B L E D T
SV1.25-3
黑、绿、红、蓝、黄
500 3.1 5.6 21.4 10 4.3 0.6 DHASV1025M3*HB
SV1.25-4
黑、绿、红、蓝、黄
500 4.1 6.4 21.2 10 4.3 0.6 DHASV1025M4*HB
SV1.25-5
黑、绿、红、蓝、黄
500 5.2 8 21.4 10 4.3 0.6 DHASV1025M5*HB
SV2-3.2
红
500 3.1 5.7 21.6 10 4.7 0.6 DHASV2M3RHB
SV2-4
黑、绿、红、蓝、黄
500 4.3 6.4 21.5 10 4.7 0.6 DHASV2M4*HB
SV2-5
黑、绿、红、蓝、黄
500 5.2 8 21.2 10 4.9 0.6 DHASV2M5*HB
SV3.5-4
黑、绿、红、蓝、黄
250 4.3 8 26.1 13 6.2 0.7 DHASV305M4*HB
SV3.5-5
黑、绿、红、蓝、黄
250 5.3 8 26 13 6.2 0.7 DHASV305M5*HB
SV3.5-6
黑、绿、红、蓝、黄
250 6.4 11.9 28.6 13 6.2 0.7 DHASV305M6*HB
SV5.5-4
黑、红、蓝、黄
250 4.2 8.4 26.5 13 6.7 0.8 DHASV505M4*HB
SV5.5-5
黑、绿、红、蓝、黄
250 5.2 9 26 13 6.7 0.8 DHASV505M5*HB
SV5.5-6
黑、绿、红、蓝、黄
250 6.4 9 25 13 6.7 0.8 DHASV505M6*HB
*
订货编码“
*
”处代表可选的颜色：
R-
红色；
G-
绿色；
Y-
黄色；
U-
蓝色；
B-
黑色
*
订货范例：如需订购
SV1.25-3
叉形预绝缘端头
-
红色，则订货编码为：
DHASV1025M3RHB
产品选型
先用剥线钳拨开电线，然后再用压接钳将电线和冷压端子
进行压接，最后固定在元件或设备上。
冷压端子的压接：
使用指南：
冷压端子
