864863
H 电气辅材
H 电气辅材
型号
内装数量
(
只
)
长
L
(mm)
宽
W
(mm)
高
H
(mm)
内宽
T
(mm)
孔径
B
(mm)
订货编码
STM-0 1000 19 9.5 5 5 4 DHASTM0
STM-1 1000 15 10 7 5 4 DHASTM1
STM-2 500 22 16 9 9 5 DHASTM2
●
采用
UL
认可之 尼龙
66
塑 料 ，防 火 等 级
94V-2
●
耐 酸 、耐 蚀 、绝 缘 性 好 、耐 久 性 、不 易 老 化
●
先将固定座以螺丝固定，再以扎带绑定电线
●
可 以 拆 线 下 并 再 次 使 用 ，更 改 接 线 非 常 方 便
■材质特性
●
材质：
PA66
●
防火等级：
94V-2
●
颜 色 ：白 色
产品概述
产品选型
先将固定座以螺丝固定，再以扎线带捆绑电缆，马鞍形设计使电缆易于固定。
马鞍形扎带固定座使用方法：
使用指南：
T
W
H
L
B
外形及安装尺寸
T
W
H
L
B
马鞍形扎带固定座
●
用于多种常见的墙体材料中对物品进行固定
●
载荷大、韧性好、膨胀系数高、耐磨耐腐蚀
●
适合安装窗帘杆、相框、电源开关等载荷物
■材质特性
●
材质：
PE
塑料
●
颜 色 ：白
产品概述
长
(L)
(mm)
外
径
(D)
(mm)
内
径
(d)
(mm)
螺丝钉
Screw
(mm)
内装数量 订货编码
30 6 5
φ
4
×
30 100 CDPZGEN06HXBZ
39 8 5.4
φ
5
×
40 50 CDPZGEN08HXBZ
44 10 5.8
φ
5
×
45 50 CDPZGEN10HXBZ
产品选型
L
D
d
外形及安装尺寸
膨胀区域分成对称的两个部分，在必要的场合中应该精确的选择安装后的膨胀方向，以避免安装基础被破坏而造成锚固失败。
塑料膨胀管使用注意事项：
使用指南：
塑料膨胀管
866865
H 电气辅材
H 电气辅材
型号 产品类型 高
(mm)
宽
(mm)
齿距 装箱数
(
根
/
箱
)
订货编码
20
×
20
常规
20 20 4.5 50 PXC2020SGZD
25
×
25
常规
25 25 5.0 50 PXC2525SGZD
30
×
15
常规
30 15 4.8 100 PXC3015SGZD
30
×
25
常规
30 25 5.0 50 PXC3025SGZD
30
×
30
常规
30 30 5.0 50 PXC3030SGZD
30
×
35
常规
30 35 5.0 50 PXC3035SGZD
35
×
35
常规
35 35 5.3 50 PXC3535SGZD
40
×
25
常规
40 25 5.3 50 PXC4025SGZD
40
×
30
常规
40 30 5.3 50 PXC4030SGZD
40
×
35
常规
40 35 5.5 50 PXC4035SGZD
40
×
40
常规
40 40 5.5 50 PXC4040SGZD
50
×
25
常规
50 25 6.0 50 PXC5025SGZD
50
×
25
密齿
50 25 4.0 50 DHAPXC5025MCSGZD
50
×
30
常规
50 30 6.0 50 PXC5030SGZD
50
×
30
密齿
50 30 4.0 50 DHAPXC5030MCSGZD
50
×
35
常规
50 35 6.3 50 PXC5035SGZD
50
×
35
密齿
50 35 4.0 50 DHAPXC5035MCSGZD
50
×
40
常规
50 40 6.3 50 PXC5040SGZD
50
×
45
常规
50 45 6.3 50 PXC5045SGZD
50
×
50
常规
50 50 6.3 50 PXC5050SGZD
50
×
50
密齿
50 50 4.0 50 DHAPXC5050MCSGZD
50
×
50
闭口
50 50 6.3 50 PXC5050QFB
50
×
50
闭口
50 50 6.3 50 PXC5050SGZDB
50
×
55
常规
50 55 6.3 50 PXC5055SGZD
50
×
80
常规
50 80 6.3 30 PXC5080SGZD
50
×
100
常规
50 100 6.0 30 PXC50100SGZD
60
×
25
密齿
60 25 4.0 50 DHAPXC6025MCSGZD
60
×
35
密齿
60 35 4.0 50 DHAPXC6035MCSGZD
60
×
40
常规
60 40 7.0 50 PXC6040SGZD
60
×
40
密齿
60 40 4.0 50 DHAPXC6040MCSGZD
●
由底槽及盖组成，底槽两侧设有出线孔
●
组 合 容 易 ，不 脱 落 ，接 合 面 平 滑 不 伤 手
●
绝缘性良好、不自燃、高耐温、载重大
●
出线孔低，组合及拆卸简单，易于配线
■材质特性
●
材 质 ：南 亚 硬 质
PVC
●
工作温度：
-40
℃
-70
℃
●
颜 色 ：灰 色
RAL7042
●
防水等级：
UL94V-0
产品概述
产品选型
优质 PVC 配线槽
型号 产品类型 高
(mm)
宽
(mm)
齿距 装箱数
(
根
/
箱
)
订货编码
60
×
50
密齿
60 50 4.0 30 DHAPXC6050MCSGZD
60
×
60
常规
60 60 7.0 30 PXC6060SGZD
60
×
60
密齿
60 60 4.0 30 DHAPXC6060MCSGZD
60
×
80
常规
60 80 7.0 18 PXC6080SGZD
60
×
80
密齿
60 80 4.0 30 DHAPXC6080MCSGZD
65
×
32
常规
65 32 6.8 50 PXC6532SGZD
65
×
45
密齿
65 45 4.0 50 DHAPXC6545MCSGZD
80
×
30
密齿
80 30 4.0 30 DHAPXC8030MCSGZD
80
×
35
常规
80 35 8.0 30 PXC8035SGZD
80
×
40
常规
80 40 8.5 30 PXC8040SGZD
80
×
40
密齿
80 40 4.0 30 DHAPXC8040MCSGZD
80
×
40
闭口
80 40 8.5 30 PXC8040SGZDB
80
×
50
常规
80 50 8.5 30 PXC8050SGZD
80
×
50
密齿
80 50 4.0 30 DHAPXC8050MCSGZD
80
×
50
闭口
80 50 8.5 30 PXC8050SGZDB
80
×
60
常规
80 60 8.5 30 PXC8060SGZD
80
×
60
密齿
80 60 4.0 30 DHAPXC8060MCSGZD
80
×
60
闭口
80 60 8.5 30 PXC8060SGZDB
80
×
80
常规
80 80 8.5 24 PXC8080SGZD
80
×
80
密齿
80 80 4.0 24 DHAPXC8080MCSGZD
80
×
80
闭口
80 80 8.5 24 PXC8080SGZDB
80
×
100
常规
80 100 8.5 24 PXC80100SGZD
80
×
100
密齿
80 100 4.0 24 DHAPXC80100MCSGZD
100
×
50
密齿
100 50 4.0 30 DHAPXC10050MCSGZD
100
×
60
常规
100 60 10.0 30 PXC10060SGZD
100
×
60
密齿
100 60 4.0 30 DHAPXC10060MCSGZD
100
×
80
常规
100 80 10.0 24 PXC10080SGZD
100
×
80
密齿
100 80 4.0 24 DHAPXC10080MCSGZD
备注：
1
、所有规格配线槽均带线槽盖；另有单独线槽盖物料可供订购。
2
、有密齿规格可供订购。
a.
安装简单，只需将底槽固定机板上，然后将所要配的线装入
槽内，再将盖子盖上即可。
b.
收纳性好，可使得复杂配线变得整齐美观，如需增加线路和
修改时，把盖子打开即可进行工作。
配线槽使用方法：
使用指南：
外形及安装尺寸
H
W
优质 PVC 配线槽

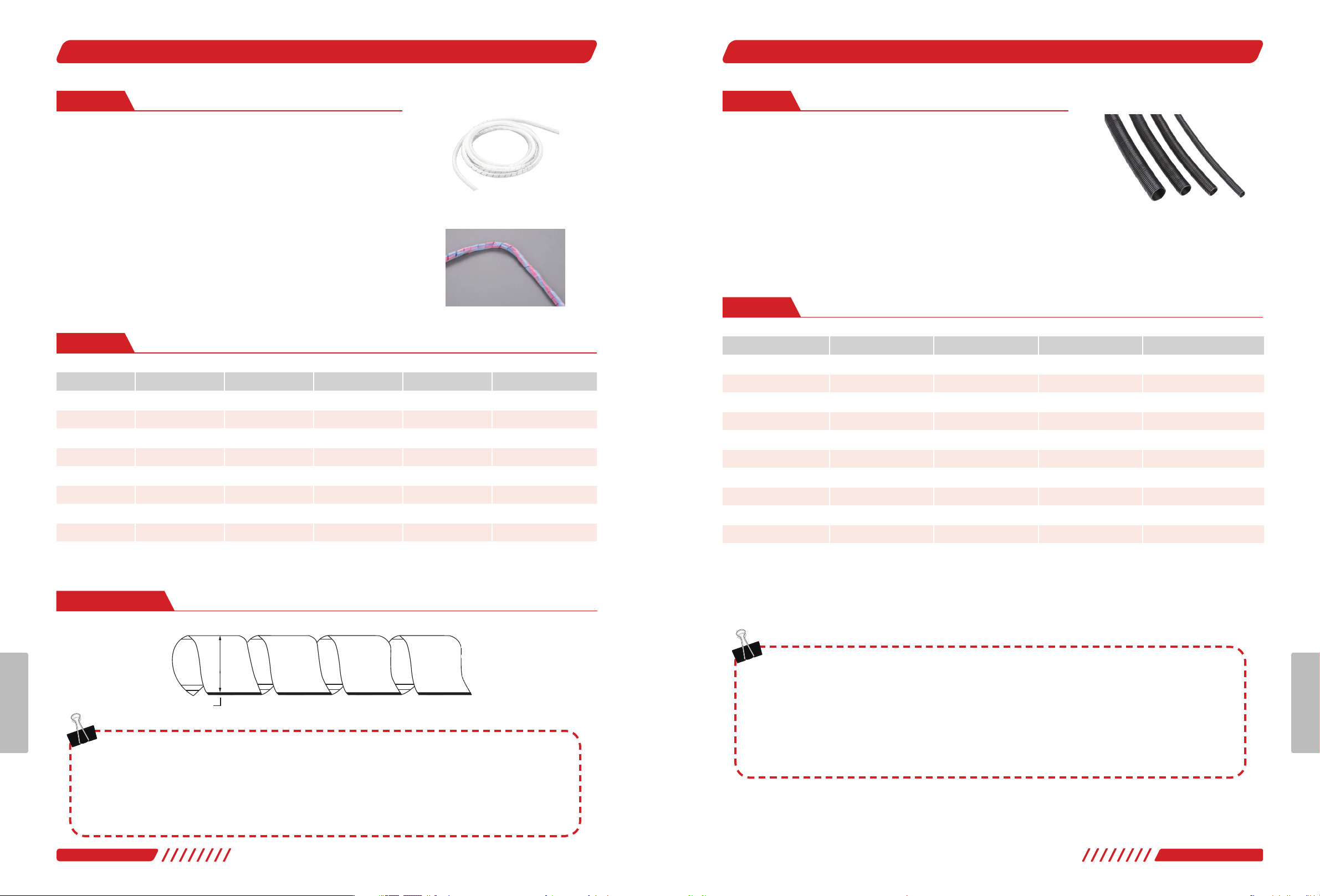

868867
H 电气辅材
H 电气辅材
*
另有黑色可供选购（自然色同规格）
型号 颜色 外径
D(mm)
包装 参考长度
(m)
订货编码
SWB-06
自然色
6 150
克
/
包
17 SWB06WD
SWB-08
自然色
8 150
克
/
包
13 SWB08WD
SWB-10
自然色
10 150
克
/
包
9 SWB10WD
SWB-12
自然色
12 150
克
/
包
7 SWB12WD
SWB-14
自然色
14 150
克
/
包
5 SWB14WD
SWB-16
自然色
16 150
克
/
包
4.5 SWB16WD
SWB-18
自然色
18 150
克
/
包
3.5 SWB18WD
SWB-20
自然色
20 150
克
/
包
3 SWB20WD
使用范例：
W
D
P
●
具有优异柔软性和还原性，可轻松装到电线上
●
能保护电线不受磨损，并能起到一定绝缘作用
●
改进弯曲电线美观，多支电缆可进行分支安装
●
可以拆线下并再次使用，更改接线时非常方便
■材质特性
●
材质：
PE
●
参考使用温度范围：
-30
℃
-100
℃
●
颜 色 ：自 然 色 和 黑 色
产品概述
产品选型
a.
先 用 保 护 带 固 定 起 点 一 端 ，然 后 按 顺 时 针 方 向 环 绕 束 紧 ，即 可 将 电 线 束 为 一 体 。
b.
缠绕管在柜体配线时常与自粘式定位片及扎带等线材配合使用，也可用于民用场合各种电器线的梳理。
缠绕管使用方法：
使用指南：
外形及安装尺寸
缠绕管（卷式结束保护带）
外径
(mm)
内径
(mm)
弯曲半径
(mm)
内装数量（米
/
卷） 订货编码
10 6.5 16 100 BWGAD10PEB
13 10 20 100 BWGAD13*B
15.8 12 30 100 BWGAD1508*B
18.5 14.3 40 100 BWGAD1805*B
21.2 17 45 100 BWGAD2102*B
25 20 45 50 BWGAD25*B
28.5 23 50 50 BWGAD2805*B
34.5 29 60 50 BWGAD3405*B
42.5 36 70 50 BWGAD4205*B
54.5 48 90 10 BWGAD5405*B
*
代表
PE
、
PA
、
PP
另有波纹管快速接头、波纹管固定支架可供选择
●
广泛适用于线束的保护和固定
●
高 韧 性 ，高 抗 冲 ，弯 曲 性 能 好
●
表面光亮，耐摩擦、耐化学腐蚀
●
可根据需要任意剪裁波纹管长度
■材质特性
●
材质：
PE/PP/PA
●
颜 色 ：黑 色
产品概述
产品选型
a.
建议使用环境没有氧化性酸，没有等有机溶剂的环境中。
b.
主要用于温度范围在
-40
～
80
℃的环境中；用于汽车、摩托车和其它机动车电线线束的护套；亦可用于家用电器、精密
机床等设备电线线束的护套
波纹管使用注意事项：
使用指南：
波纹管
