Fast Flexible Placer SM481 PLUS Troubleshooting Guide
1.4.8. Stick Feeder 有关错误 [$5200~$52ff]
$5200 Stick Feeder $F上没有部品。[WARNING LEVEL]
[原因]
Stick Feeder上没有部品。
[措施 方法]
重新供应部品。
$5201 Stick Feeder $F 上发生了Retry次数以上的错误。 [FREEZE_BATCHLEVEL]
[原因]
Stick Feeder上实际没有部品的情况。
Stick Feeder上部品的吸着位置不对的情况。
Stick Feeder上的部品供应不圆滑的情况。
Stick Feeder的安装不正常的情况。
[措施 方法]
给Stick Feeder重新供应部品。
在PCB Edit菜单的Feeder重新设置错误发生部件的吸附位置(X, Y, Z)。
找措施使Stick Feeder圆滑地供应部品。
正常地重新安装Stick Feeder。
$5203 没有发现可使用的Stick Feeder。 [WARNING LEVEL]
[原因]
没有安装要进行PickUp供应部件的喂料器或安装在无法接近的领域时。
[措施 方法]
同错误代码 “$5103”的措施方法。
1-101
MMI
错误码（
Error Code
）和问题解决
1.4.9. Tray Feeder 有关错误 [$5300~$55ff]
$5300 Tray Feeder $F上没有部品。[FREEZE LEVEL]
[原因]
Tray Feeder上没有部品。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式。
重新供应部品。
$5301 Tray Feeder $F上发生了Retry次数以上的错误 [FREEZE_BATCH LEVEL]
[原因]
Tray Feeder上实际没有部品的情况。
Tray Feeder上部品的吸着位置不对的情况。
没有作好Tray Feeder的Pocket的Teaching的情况。
Tray Feeder的安装不正常的情况。
[措施 方法]
给Tray Feeder重新供应部品。
在PCB Edit菜单的Feeder重新设置错误发生部件的吸附位置(X, Y, Z)。
在MMI的PCB Edit Feeder，确认有没有Teaching好Tray Feeder的Pocket Position。
正常地重新安装Tape Feeder。
$530a 没有发现可使用的盘式给料机。 [WARNING LEVEL]
[原因]
没有安装要进行PickUp供应部件的喂料器或安装在无法接近的领域时。
[措施 方法]
同错误代码 “$46
11”的措施方法。
$5503 盘式给料机通信命令发生错误。 [WARNING LEVEL]
$5504 盘式给料机通信数据发生错误。 [WARNING LEVEL]
[原因]
与盘式给料机的通信发生错误时。
[措施 方法]
确认对应盘式给料机通信接口的连接状态。
1-102
Fast Flexible Placer SM481 PLUS Troubleshooting Guide
确认对应盘式给料机是否处于’READY’状态。
确认对应盘式给料机通信相关设置（Baud Rate等）。
如果发生问题，请与本公司指定的C/S公司或当地代理店 (Local Agent)联系。
$5506 Tray Feeder上发生Timeout错误。[FREEZE LEVEL]
[原因]
设备确认Tray Feeder的状态时，Tray Feeder在规定的时间内没有反映而发生
TimeOut的情况。
通讯电缆拔掉的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式。
确认Tray Feeder的通讯电缆有没有拔掉。

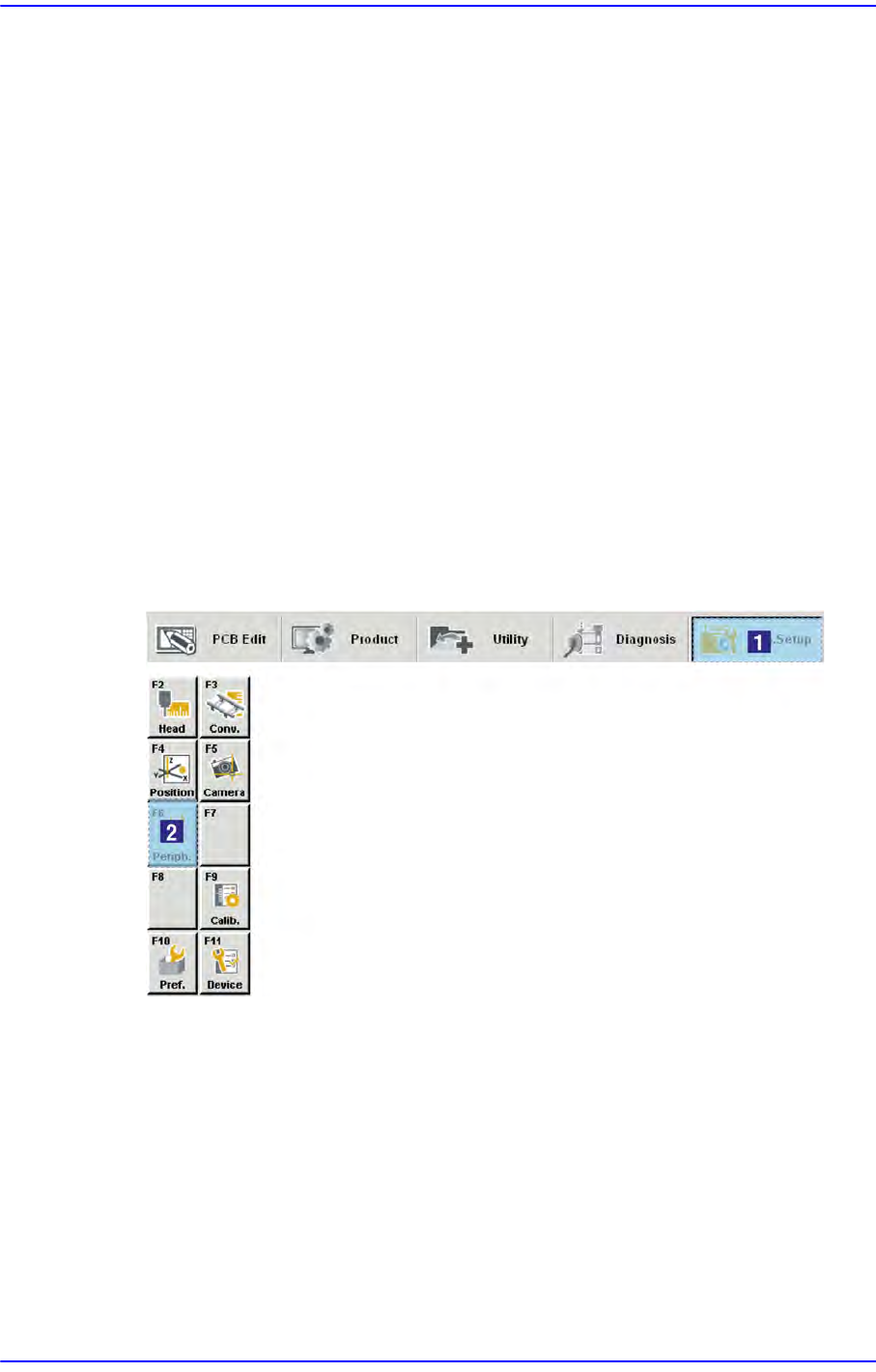

Sys. Setup菜单的 Peripherals 中确认Tray Feeder 有关设定是否准确(Type, Ch, Id) (
用户权限: Manager)
