MMI
错误码（
Error Code
）和问题解决

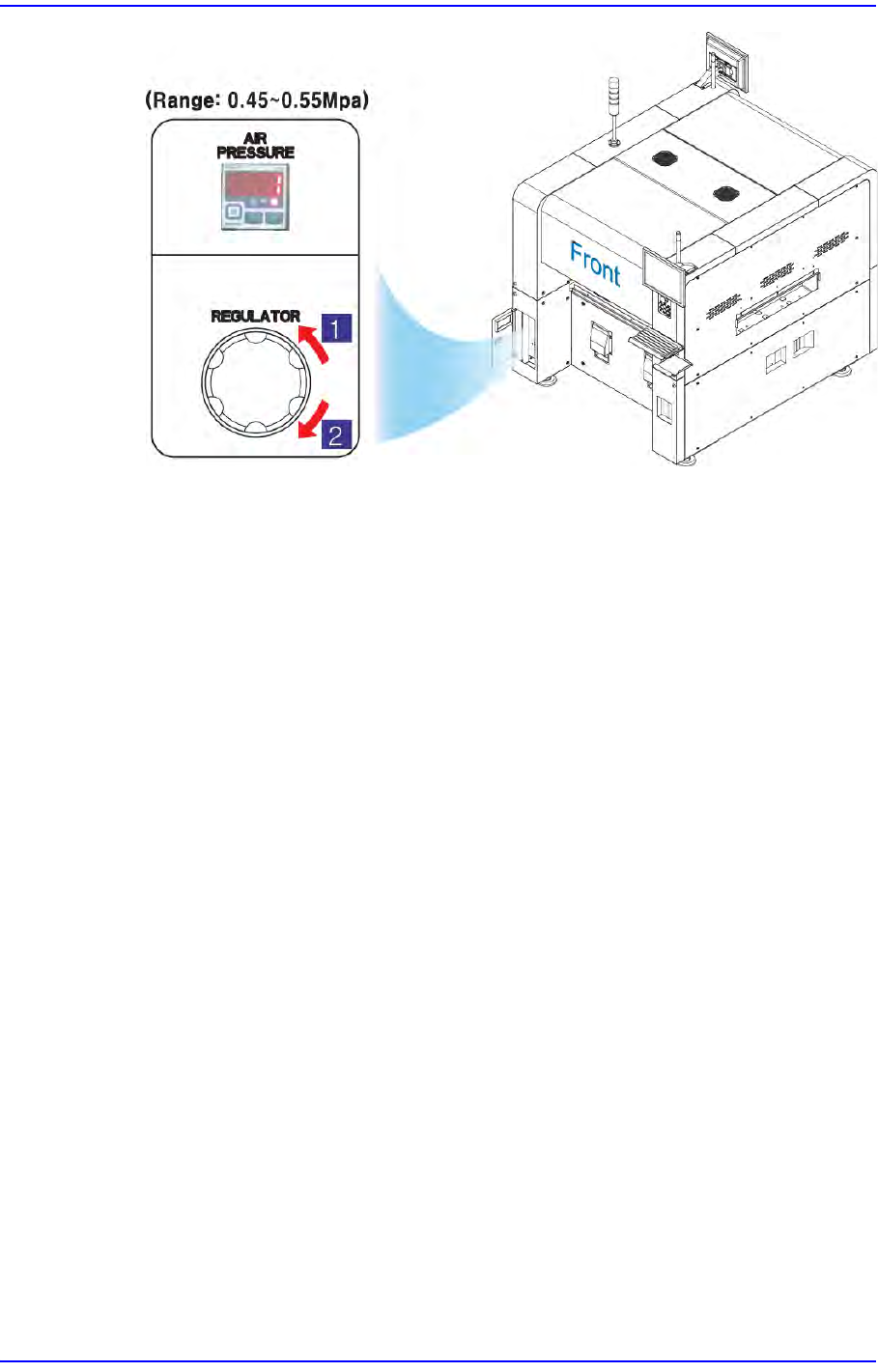

1:
压力减少
(
逆时针方向
)
2:
压力增加
(
顺时针方向
)
CNC040吸嘴插在Head的状态下，执行Diagnostic的 Vacuum对话框后，用手指强
制堵住吸嘴孔，之后按Vacuum On 确认Vac uum 压力是否处于 500 mmHg以上。
若处于500 mmHg以下时，确认空压系统，吸嘴是否有问题。
$660b 照相机校正中发生空压错误。 [FREEZE LEVEL]
[原因]
因Head的空压不动作或处于适当压力（500mmHg以上）以下，所以不能进行校
正。
[措施 方法]
同错误代码 “$660a”的措施法。
$660d 测量Z偏移(offset)值时Head$H的气压值(level)太高。确认气压过滤器的状态，检查
吸嘴是否堵塞。[FREEZE LEVEL]
[原因]
在head的喷嘴槽上插入CN040的状态下测定Z 轴offset或自动测定喂料器及flux
装置等的Z轴位置值时，测定前喷嘴的空压水平值超过基准值 (600Hg)的情况
[措施 方法]
请确认喷嘴的污染及空压状态。
如果喷嘴无异常时请检查 head过滤器后进行清扫。
如果是发生其它传送带破损等异常情况时，请与指定的C/S公司或当地代理店
(Local Agent)联系。
1-118
Fast Flexible Placer SM481 PLUS Troubleshooting Guide
$7000 使用不支持的部品的排列方式。[EMER LEVEL]
[原因]
设定的不是已经定义的部品的排列方式。
[措施 方法]
请在PCB Edit菜单的Part选择错误发生部件后，点击<Edit>按钮。还有确认
’2.Library’的 Align Type是否设置为Vision。
1-119
MMI
错误码（
Error Code
）和问题解决
1.4.11. 在VME的Vision 有关错误 [$a000~$afff]
$a100 Vision处理Fiducial Mark时发生异常状况。[FREEZE LEVEL]
[原因]
Vision的Fiducial Mark识别失败的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式
点击”READY”按钮给设备提供电源。
在PCB Edit菜单的“Board”对话窗口单击<Fiducial Mark …>键，针对有关基准标
志(Fiducial Mark)设置的相关数据进行检查并修改。
$a131 Vision的第一个PCB的Fiducial Mark识别失败。[FREEZE LEVEL]
$a132 Vision的第二个PCB的Fiducial Mark识别失败。[FREEZE LEVEL]
$a133 Vision的第三个PCB的Fiducial Mark识别失败。[FREEZE LEVEL]
$a134 Vision的第四个PCB的Fiducial Mark识别失败。[FREEZE LEVEL]
[原因]
第一个Fiducial Mark的识别失败的情况。($a131)
第二个Fiducial Mark的识别失败的情况。($a132)
第三个Fiducial Mark的识别失败的情况。($a133)
第四个Fiducial Mark的识别失败的情况。($a134)
[措施 方法]
执行$a
100的措施方法。
$a135 Vision的第一个部品的Fiducial Mark识别失败。[FREEZE LEVEL]
$a136 Vision的第二个部品的Fiducial Mark识别失败。[FREEZE LEVEL]
[原因]
第一个部品的Fiducial Mark的识别失败的情况。($a135)
第二个部品的Fiducial Mark的识别失败的情况。($a136)
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式
点击”READY”按钮给设备提供电源。
