1-110 Fast Flexible Placer SM481 PLUS Troubleshooting Guide 从气压表 (AIR PRESSURE) 确认压缩气的供应是否正常 (0.45~0.55Mpa) 。 1: 压力减少 ( 逆时针方向 ) 2: 压力增加 ( 顺时针方向 ) $6030 在 Head $H 上有吸 嘴。 但没有进 行 PUT 。 [FREEZE LEVEL] [ 原因 ] 吸嘴 PUT 动作后， …
1-109
MMI
错误码（
Error Code
）和问题解决
$6021 因Head$H中没有吸嘴，所以不能对吸嘴进行PUT。 [FREEZE LEVEL]
[原因]
对吸嘴进行PUT之前，用空压检测Head上是否有吸嘴时，结果是Head中没有吸
嘴的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
确认Head中是否有吸嘴。Head中没有吸嘴时手动把吸嘴插入到吸嘴座。
选择’System Setup’ 菜单中的 ‘Device’子菜单后，再选择’Nozzle’选项，然后在
’Nozzle’对话框中确认’Check Vacuum’值。
1-110
Fast Flexible Placer SM481 PLUS Troubleshooting Guide
从气压表(AIR PRESSURE) 确认压缩气的供应是否正常 (0.45~0.55Mpa)。
1:
压力减少
(
逆时针方向
)
2:
压力增加
(
顺时针方向
)
$6030 在Head $H上有吸嘴。但没有进行PUT。 [FREEZE LEVEL]
[原因]
吸嘴PUT动作后，未对准ANC槽的中心或因不适当的高度设定等无法进行吸嘴
ANC动作实际上磁头上存在吸嘴的情况或
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式
点击”READY”按钮给设备提供电源。

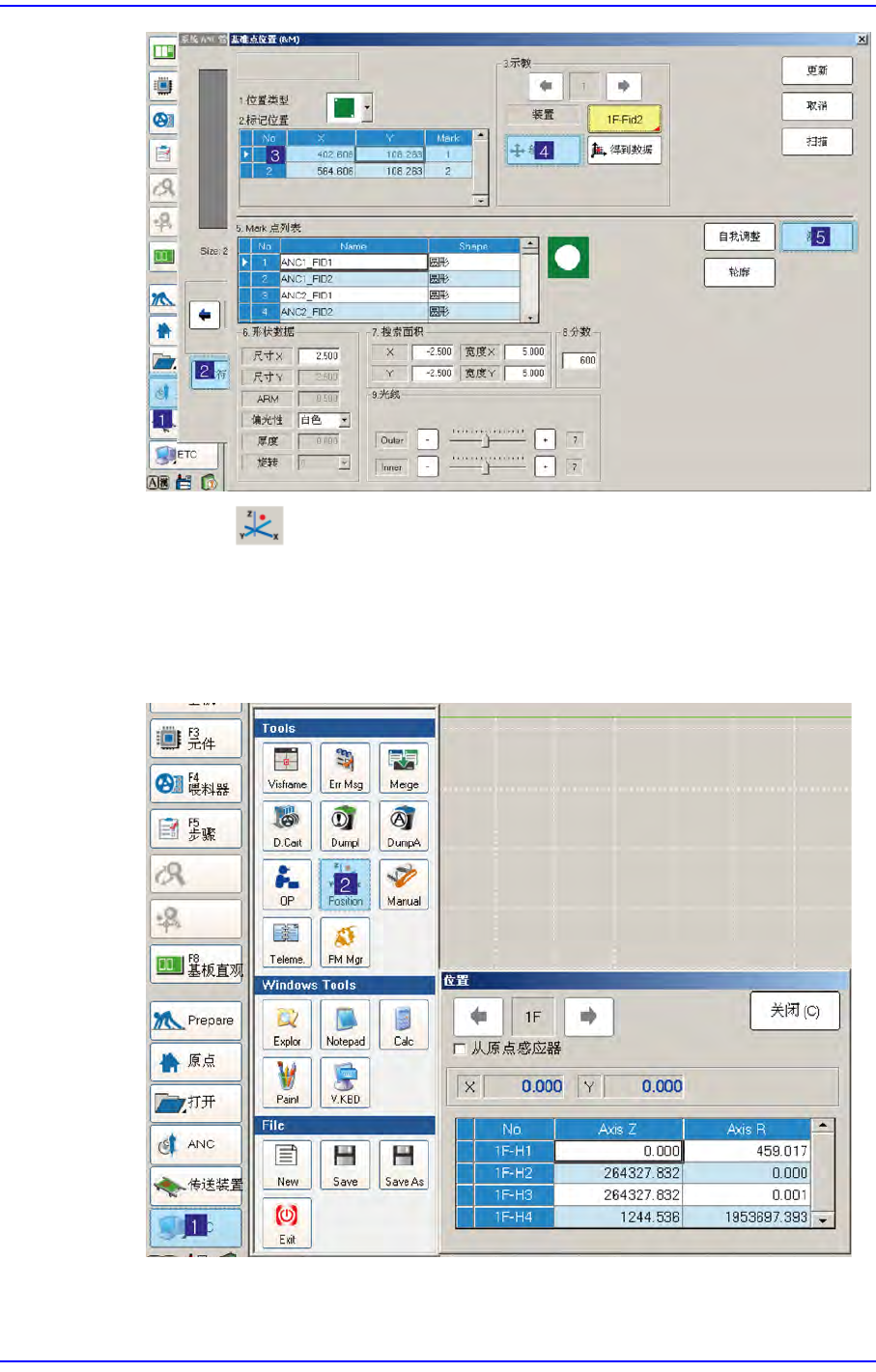

在ANC对话框点击’Fiducial Mark Detail …’后移动到Fiducial Mark位置确认
Fiducial Mark位置是否准确设置。如果位置设置错误请重新进行示教。
1-111
MMI
错误码（
Error Code
）和问题解决
首先点击 按钮执行”Position”对话框，在ANC菜单点击’Hole Position Detail
…’后，为确认槽坐标是否准确选择错误发生的 ANC槽，确认要移动的设备是否
选择为”Fid Cam”。
还有点击<Move>按钮移动到相应ANC槽位置确认槽的中心是否与设置的位置
一致。另外，利用示教框手动下降Z轴确认ANC槽坐标的Z值是否准确。
