1-104 Fast Flexible Placer SM481 PLUS Troubleshooting Guide $5611 Tape Feeder 吸附部件过程中发生空 压错误。 [WARNING LEVEL] $5613 Stick Feeder 吸附部件 过程中发生空压错误。 WARNING LEVEL] $5615 盘式给料机吸附部件过程中发生空 压错误。 [WARNING LEVEL] [ 原因 ] 部件 PickU…
1-103
MMI
错误码（
Error Code
）和问题解决
$5509 TRAY_SENDING_ERROR(CH %d). [FREEZE LEVEL]
[原因]
设备确认Tray Feeder的状态时，在系列传送函数发生错误的情况。
[措施 方法]
同错误代码 “$5506”的措施方法。
$550a TRAY_INVALID_RES_ERROR. [EMER LEVEL]
[原因]
受到设备和Tray Feeder之间的通讯规定没有定义的结果时的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式。
确认通讯电缆。

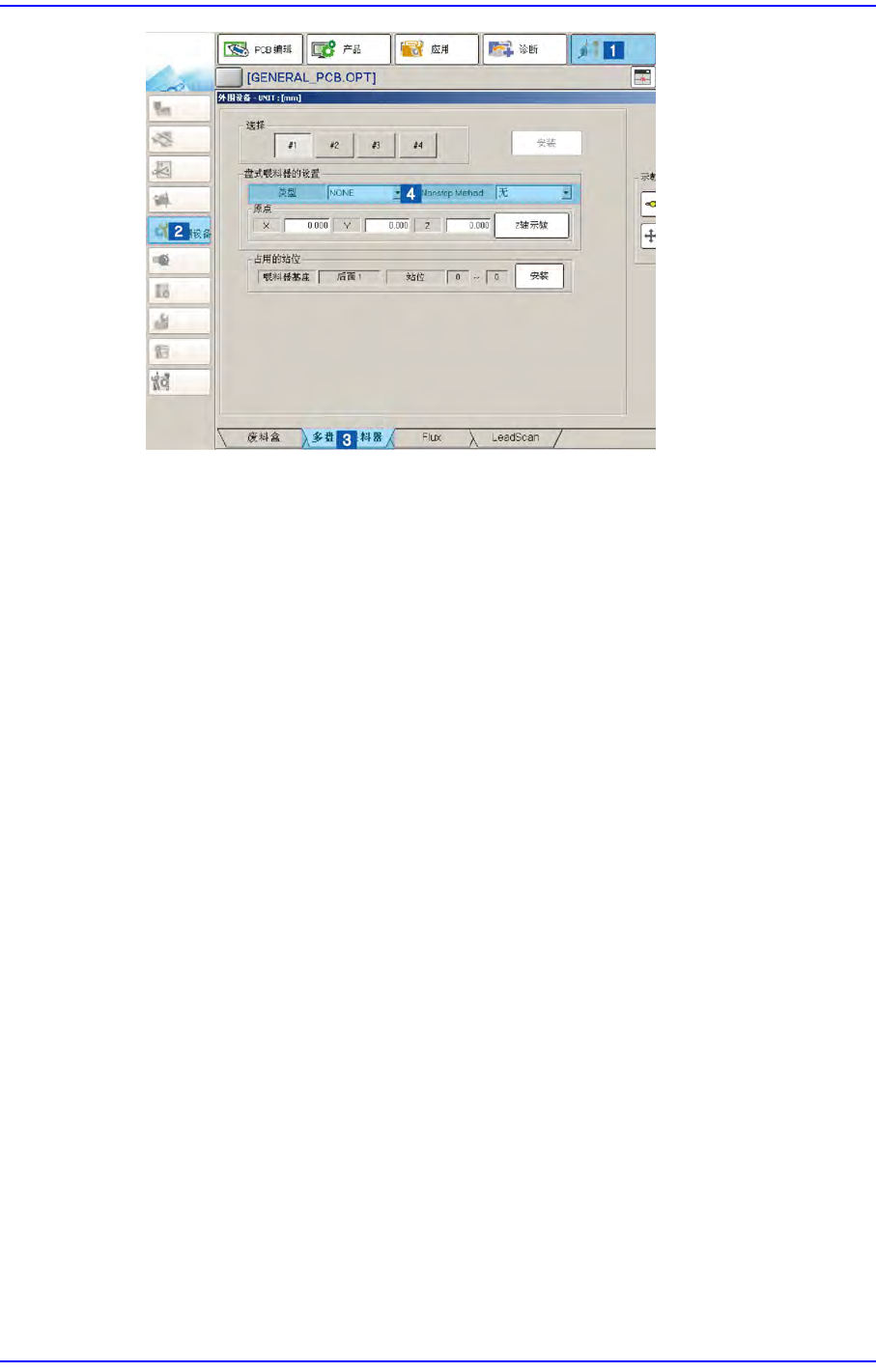

在Sys. Setup的Tray，确认有关Tray Feeder的设定是否正常(Type, Ch, Id)。(执行
$5506的措施方法。)
$5512 是TRAY_INVALID_LOCK_CMD_ERROR。 [FREEZE LEVEL]
[原因]
在设备中把Manual Lock命令传送到Tray Feeder，但 是 Tray Feeder的Software是无
法处理该指令的版本。
[措施 方法]
请更新Tray Feeder的Software。
1-104
Fast Flexible Placer SM481 PLUS Troubleshooting Guide
$5611 Tape Feeder吸附部件过程中发生空压错误。 [WARNING LEVEL]
$5613 Stick Feeder吸附部件过程中发生空压错误。WARNING LEVEL]
$5615 盘式给料机吸附部件过程中发生空压错误。 [WARNING LEVEL]
[原因]
部件PickUp后测量空压，测量值小于部件PickUp状态的Vacuum值时。
[措施 方法]
确认部件是否没有进行PickUp。
对部件不能PickUp时，查找部件PickUp失败的原因后采取措施。
检查PickUp位置（包括高度），喂料器的供应部件状态等。
确认对应Head的空压系统。在空压确认画面中确认对应Head的空压是否正常。
确认吸嘴是否堵塞，空压过滤器的堵塞是否还有管路的漏水，缠绕，折弯等。
确认进入设备的空压水准是否过低。
如果发生问题，请与本公司指定的C/S公司或当地代理店 (Local Agent)联系。
$5630 Head上安装部件之前发生空压错误（Head没有部件）。 [WARNING LEVEL]
[原因]
安装部件之前，确认的空压值小于部件已PickUp状态的Vacuum值时。
[措施 方法]
确认对应Head上是否有部件。
有部件时，选择’SystemSetup’ 菜单中的 ‘Device’子菜单后，再选择’Nozzle’选
项。之后在’Nozzle’对话框中确认Vacuum值。
对应吸嘴的部件PickUp相关的
空压设置值和当前状态比较后进行调整。
1-105
MMI
错误码（
Error Code
）和问题解决
如果不处于部件PickUp状态的空压值’Vacuum Range * Pick Vacuum’的以上时，
降低’Pick Vacuum’值。
设备停止时为正常，但是自动生产中经常发生此类问题时请检查空压供给状
态、空压线的扭转、head界面面板的接触不良等。
如果发生问题，请与本公司指定的 C/S公司或当地代理店(Local Agent)联系。
$5631 部件安装在Head后发生空压错误（没能安装部件）。 [WARNING LEVEL]
[原因]
安装部件后如果测量空压结果值大于没有部件时的Va c uum 值的情况。
[措施 方法]
确认对应Head上是否有部件。
对应Head上有部件时，执行故障编码"$5506”的措施方法后，调整”Stuff Vac”值。
如果发生问题，请与本公司指定的 C/S公司或当地代理店(Local Agent)联系。
$5633 head$H在喂料器$F吸附了部件$P的边缘。[FREEZE LEVEL]
[原因]
部件大小小于1005(包含1005)的部件时，喷嘴吸附部件的边缘部分则即使在
vision正常识别部件也是部件贴装时发生站立概率比较高。主要在vision测定的
部件补正量超出设备中设定的范围时发生。
[措施 方法]
请确认喂料器上的部件吸附位置及状态是否适当。
部件废弃过多时请与本公司指定的C/S公司(STS)或当地代理店(Local Agent)联
系
