0603 - 005 センサ / 負荷レイアウトノズルストッカセンサ / 負荷レイアウトノズルストッカ -Y0935 -Y0936 -B0920 -B0918 -B0922 記号名称記号名称 -B0918 ノズルストッカ下限検出１ -B0920 ノズルストッカシャッタ開確認１ -B0922 ノズルストッカクランプ確認１ -Y0935 ノズルストッカシャッタ開 -Y0936 ノズルストッカ上昇１ 2 - 12 Tg 1172 …

0603-005

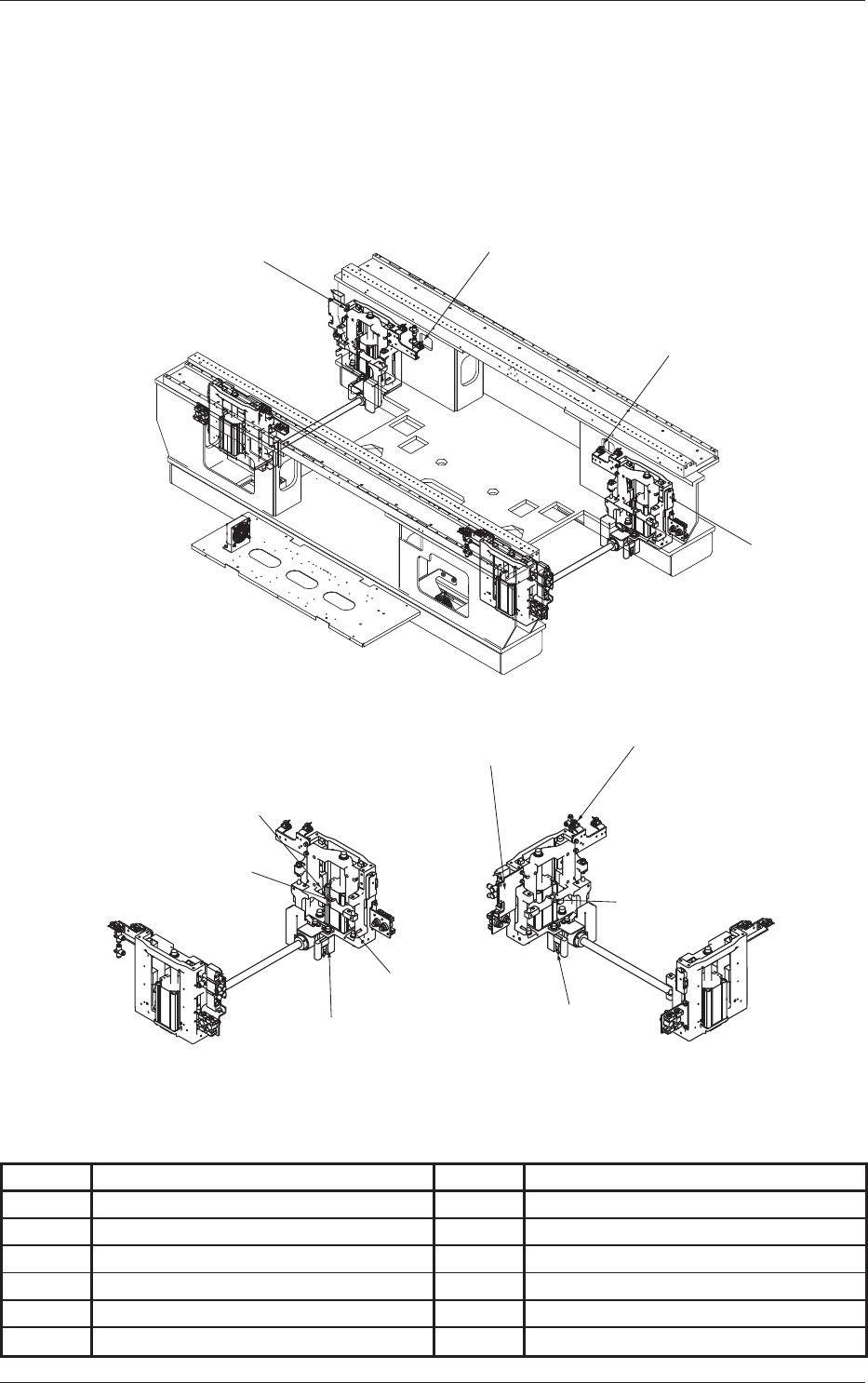

センサ / 負荷レイアウト位置決め

-B0910

-B0510

-B0913

-B0911

-B0912

-B0915

-B0914

-Y0932,

-Y0933

( ダブル弁 )

-B0508,-B510 Amp

-B0508

-B0509

-B0509,-B510 Amp

記号名称記号名称

-B0508 フィーダ浮き検出 (A) -B0913 リフト部フィーダベース検出 2

-B0509 フィーダ浮き検出 (B) -B0914 シリンダ上限検出

-B0510 サプレッサ浮き検出 -B0915 シリンダ下限検出

-B0910 フィーダベース Y 方向位置決め確認 1 -Y0932 フィーダベース上昇

-B0911 フィーダベース Y 方向位置決め確認 2 -Y0933 フィーダベース降下

-B0912 リフト部フィーダベース検出 1

2-11

Tg1172-ID-MD

0603-005

センサ / 負荷レイアウトノズルストッカ

-Y0935

-Y0936

-B0920

-B0918

-B0922

記号名称記号名称

-B0918 ノズルストッカ下限検出１

-B0920 ノズルストッカシャッタ開確認１

-B0922 ノズルストッカクランプ確認１

-Y0935 ノズルストッカシャッタ開

-Y0936 ノズルストッカ上昇１

2-12

Tg1172-ID-MD

3 章

部品配置図

この章では、各部のレイアウトなどを記載しています。

高度な内容を含みますので、参照する場合は、十分ご注意

ください。

3 章部品配置図
