0603 - 005 電装 BOX 部 R 電装 BOX 部 R G01 U26 ( リレー基板 1) ( 安全回路 ,INPUT/OUTPUT, 前後工程 I/F,HEAD 多軸用 DC24V) K3 F031 K51 U72(HUB) U73( 切替器 ) (CPU1) U71 U95 U94 U92 ( 照明コントロール ) ( カウンタ ) ( 認識 1) U91 (CPU3) 3 - 11 Tg 1172 -ID-MD
0603-005
電装 BOX 部 L
電装 BOX 部 L
-U12
-U05
UB21( リレー基板 2)
-G04
-G02
(HEAD 用 48V)
(Feeder 用 24V)
UB14( 本体 )
-U27
UA54(ILB)
-U81
-U82
-U83
-U85
-U84
-U86
( カッタ , コンベアモーションコントロール )
( ビームモーションコントロール )
( ヘッドモーションコントロール )
( フィーダベースシリアル通信 )
(CPU2)
(HLSC)
-A81
(CPU2-BOX)
3-10
Tg1172-ID-MD
0603-005
電装 BOX 部 R
電装 BOX 部 R
G01
U26
( リレー基板 1)
( 安全回路 ,INPUT/OUTPUT, 前後工程 I/F,HEAD 多軸用 DC24V)
K3
F031
K51
U72(HUB)
U73( 切替器 )
(CPU1)U71
U95
U94
U92
( 照明コントロール )
( カウンタ )
( 認識 1)
U91
(CPU3)
3-11
Tg1172-ID-MD
0603-005

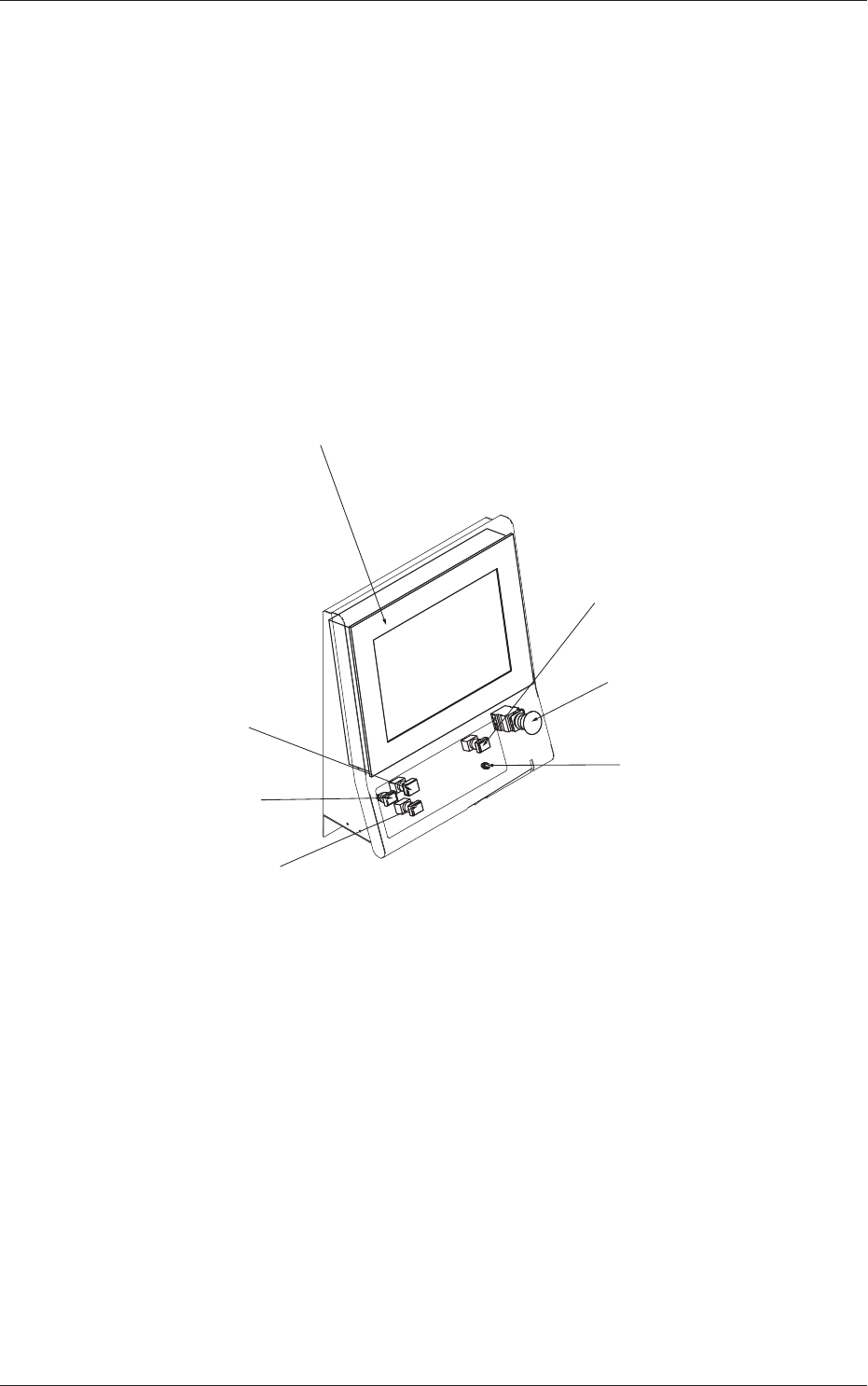

操作パネル部 A
操作パネル部 A
-S104
( 操作パネル切替 )
-S105
( 非常停止 5)
-H104B
( 操作パネルロック )
-S102
(START)
-S101
( 電源 )
-S103
(STOP)
-N74
( タッチパネルモニタ )
3-12
Tg1172-ID-MD
