- 6 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....EXCLUDES EN WHEN ４０００１５６ ３のみ ＥＮ を除 く PARTS NO.:40 001563 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-00481 AC INPUT UNIT ＡＣ 入力ユニット 1 2 HK-0699501-10 BLOCK TERMINAL 端…
- 5 -
3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係 (2)
M4 * 8
60
58
59
41
42 43 44
56
57
54
55
52
53
50
51
64
65
49
66
62
63
13
14
45
46
303940
31
31
22
23
24
21
37
36
15
16
17
18
28
19
29
26
27
32
33
47
34
88
5
3
12
6
7
10
9
2
2
4
11
25
38
20
35
48
1
61
- 6 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCLUDES EN WHEN ４０００１５６３のみ ＥＮ を除く
PARTS NO.:40001563
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00481 AC INPUT UNIT
ＡＣ 入力ユニット
1
2 HK-0699501-10 BLOCK TERMINAL
端子台
(2)
3 HK-0699900-20 BLOCK TERMINAL
ショートピース
(3)
4 HK-0699900-30 BLOCK TERMINAL
ショートピース
(4)
5 400-29567 AC TRANCE
ＡＣ トランス
(1)
6 HB-0010200-0A RELAY
リレー
(1)
7 HB-0011000-10 RELAY COVER
関連パーツ
(1)
8 HA-0053300-00 MAGNETIC CONTACTOR
コンタクタ
(2)
9 HN-0023700-00 NOISE FILTER
ノイズフィルタ
(1)
10 HC-0566030-P0 CAPACITOR
ブロックコンデンサ
(1)
11 HN-0023600-00 VARISTOR
サージプロテクタ
(1)
12 400-21645 RESISTOR ASM
温度ヒューズ付き抵抗組
(1)
13 400-49760 POWER UNIT ST
電源ユニット ＳＴ
1
14
#01
400-52396 POWER UNIT EN
パワーユニット ＥＮ
1
15 HX-0054300-0A POWER SUPPLY 24V
電源２４ Ｖ
(1)
16 HX-0057700-00 POWER SUPPLY 5V
電源５ Ｖ
(1)
17 HX-0049400-0A POWER SOURCE 3.3V
電源３．３ Ｖ
(1)
18 KX-0000001-50 POWER SOURCE 6V
電源６ Ｖ
(1)
19 HX-0054200-00 POWER SOURCE 12V
電源１２ Ｖ
(1)
20 HM-0003300-0A FAN
ファン
(1)
21 400-01902 Z THETA POWER PCB ASM.
Ｚ θ パワー基板組
(1)
22 HB-0012800-00 RELAY
リレー
(1)
23 HB-0005800-10 RELAY CLASP
リレ− 止め金具
(1)
24 HB-0011000-0B RELAY
リレー
(1)
25 HB-0012800-0C RELAY
リレー
(2)
26
#01
HA-0052400-00 CIRCUIT PROTECTOR 3A
サーキットプロテクター３ Ａ
(1)
27 HA-0052900-00 SWITCH
スイッチ
(1)
28 HX-0054200-0B POWER SOURCE 24V
電源２４ Ｖ
(1)
29 HX-0049400-0B POWER SUPPLY 12V
電源１２ Ｖ
(1)
30 HA-0052400-0C CIRCUIT PROTECTOR 10A
サーキットプロテクタ １０ Ａ
(1)
31 HA-0052400-0D CIRCUIT PROTECTOR 15A
サーキットプロテクタ １５ Ａ
(2)
32 400-16764 TD HOLDER
ＴＤ ホルダ
(1)
33 400-95745 UPS
ＵＰＳ
(1)
34 400-00479 UPS BRACKET
ＵＰＳ ブラケット
(1)
35 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(1)
36 400-01945 POWER PCB ASM.
パワー基板組
(1)
37 HB-0011000-00 RELAY
リレー
(1)
38 HB-0005800-10 RELAY CLASP
リレ− 止め金具
(3)
39 HA-0052400-0C CIRCUIT PROTECTOR 10A
サーキットプロテクタ １０ Ａ
(1)
40 HA-0052400-0D CIRCUIT PROTECTOR 15A
サーキットプロテクタ １５ Ａ
(1)
41 HA-0052500-00 CIRCUIT PROTECTOR 30A
プロテクター３０ Ａ
(1)
42 HA-0052600-00 CIRCUIT PROTECTOR 50A
プロテクター５０ Ａ
(1)
43 HA-0052700-0A CIRCUIT PROTECTOR 40A
プロテクター４０ Ａ
(1)
44 HA-0052700-00 CIRCUIT PROTECTOR 30A
プロテクター３０ Ａ
(1)
45 HA-0052400-0A CIRCUIT PROTECTOR 5A
サーキットプロテクタ５ Ａ
(1)
46 HA-0052400-0B CIRCUIT PROTECTOR 8A
サーキットプロテクタ８ Ａ
(1)
47 400-11120 UPS BATTERY
ＵＰＳ バッテリー
(1)
48
#02
400-01563 DUCT ASSY
ダクト組
1
49 400-00522 DUCT BFR
ダクト ＢＦＲ
(1)
50 400-00523 DUCT BRL
ダクト ＢＲＬ
(1)
51 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
52 400-00524 DUCT BRR
ダクト ＢＲＲ
(1)
53 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
54 400-00525 DUCT BRC
ダクト ＢＲＣ
(1)
55 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
56 400-00526 DUCT BRC2
ダクト ＢＲＣ ２
(1)
57 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
58 400-00527 DUCT UL
ダクト ＵＬ
(2)
59 ST-4040651-SN SCREW M4 X 6
タッピングねじ （２種歯付き）
(4)
60 400-00528 DUCT UR
ダクト ＵＲ
(2)
61 ST-4040651-SN SCREW M4 X 6
タッピングねじ （２種歯付き）
(4)
62 400-00520 DUCT BF
ダクト ＢＦ
(1)
63 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
64 400-00521 DUCT BFL
ダクト ＢＦＬ
(1)
65 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
66 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
- 7 -

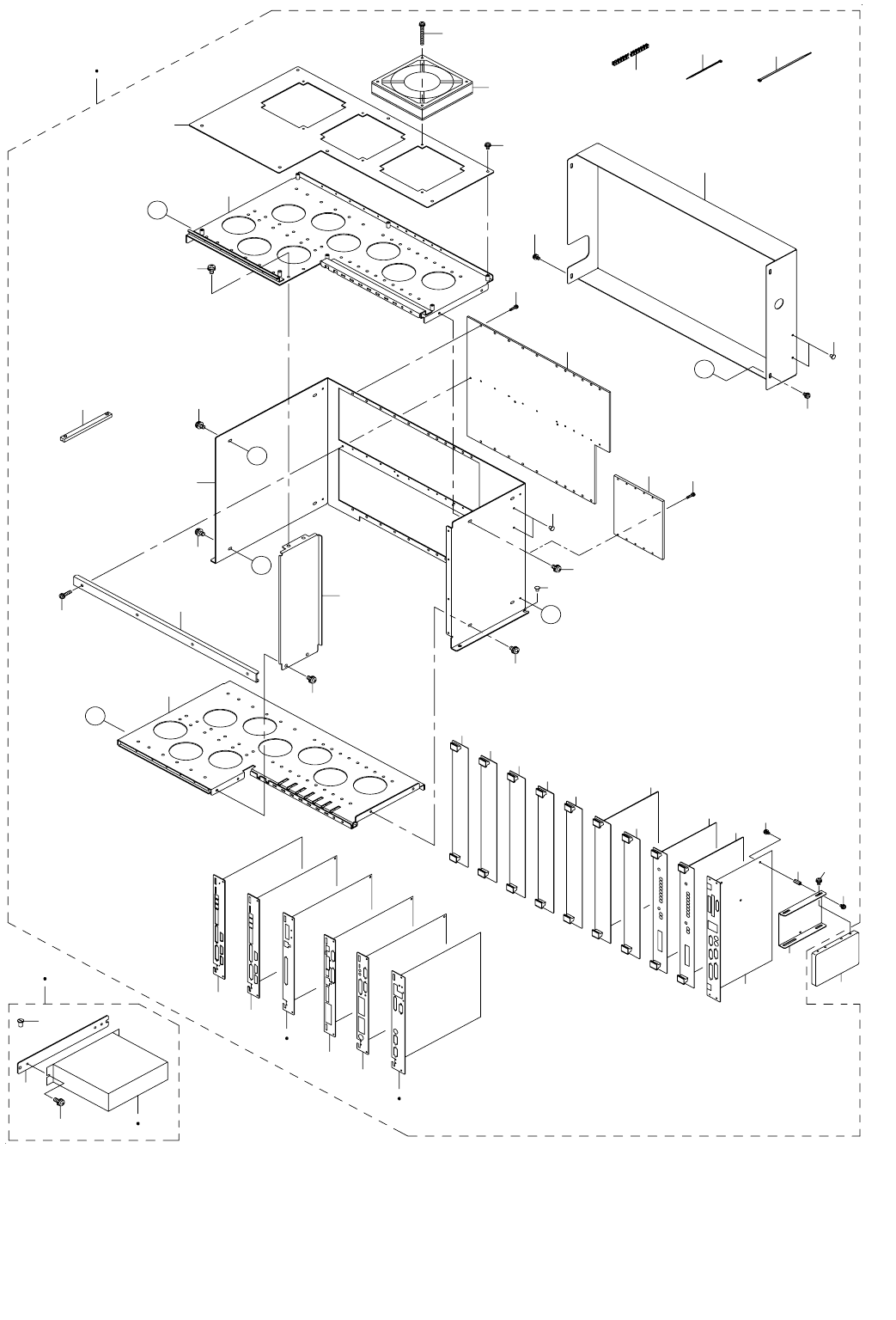

4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係 (3)
42
43
40
41
6
32
3
44
45
22
23
25
39
33
26
9
12
13
14
15
17
19
20
21
29
7
7
7
7
31
7
4
4
30
30
8
8
30
28
27
16
1
2
A
A
11
B
B
10
C
C
34
38
37
24
24
18
35
47
36
5
5
5
5
5
5
4
7
46
