- 20 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....FOR 1070C １０７０ Ｃ 用 #03....EXC EPT 1070C １０７０ Ｃ を除く #04....FOR 1070,1080L １０７０，１ ０８０ Ｌ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #04 400-50353 COVER RUL ST ASM. カバー …
- 19 -

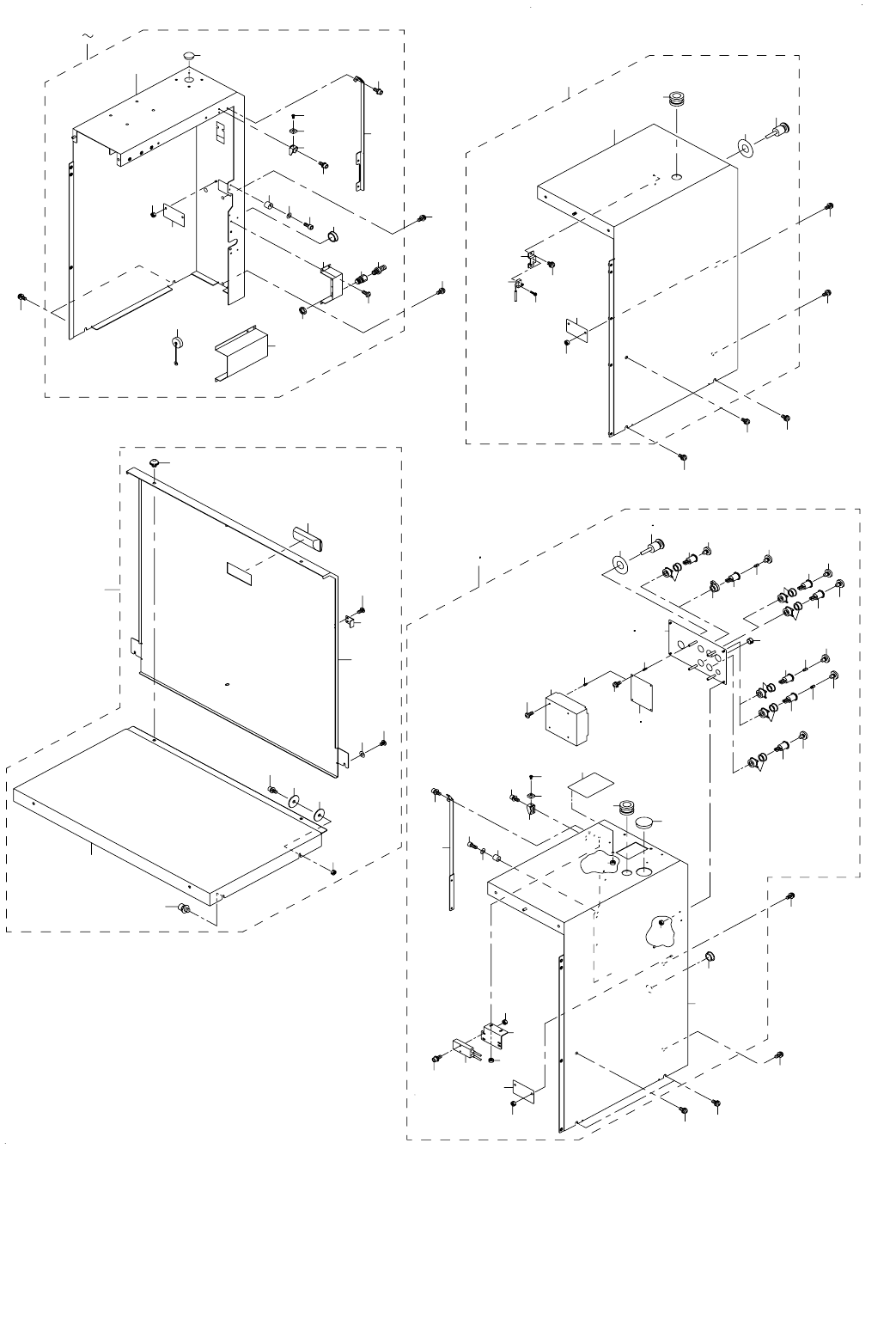

10.COVER COMPONENTS (2)
カバー関係 (2)
16
18
5
6
7
8
8
9
10
11
12
13
14
15
17
23
1
3
19
62
63
33
50
51
34
35
36
37
59
41
44
46
45
49
47
52
48
54
55
53
56
75
75
75
75
75
75
29
30
58
31
32
64
42
43
72
21
4
20
39
40
22
71
75
66
70
60
60
66
68
65
60
66
68
60
57
67
74
74
28
27
74
28
26
27
69
73
28
82
80
83
87
85
86
81
84
24
25
76
88
77
79
78
79
92
91
100
98
100
100
100
97
89
90
100
38
61
96
95
94
93
99
- 20 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 1070C １０７０ Ｃ 用
#03....EXCEPT 1070C １０７０ Ｃ を除く
#04....FOR 1070,1080L １０７０，１０８０ Ｌ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#04
400-50353 COVER RUL ST ASM.
カバー ＲＵＬ ＳＴ 組
1
2
#01
400-52349 COVER RUL EN ASM.
カバー ＲＵＬ ＥＮ 組
1
3
#02
400-74129 COVER RUL(1070C) ASM
カバー ＲＵＬ（１０７０ Ｃ）組
1
4
#03
400-49671 COVER CUSHIONR
カバークッション
(1)
5
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
6
#03
E1464-729-000 CONECTOR BRACKET
コネクタブラケット
(1)
7
#01
400-01457 CONNECTOR BRACKET (EN)
コネクタブラケット（ＥＮ）
(1)
8
#03
PJ-3010651-06 KNIFE UNION
メスユニオン
(1)
9
#03
E2904-700-000 SOCKET
ソケット
(1)
10
#03
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
11
#01
400-01425 FC GUIDE L (EN)
ＦＣ ガード Ｌ（ＥＮ）
(1)
12
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
13
#03
400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
14
#03
SM-6042002-TN BOLT
六角穴ボルト
(1)
15
#03
WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
16 400-46565 COVER RUL
カバー ＲＵＬ
(1)
17
#02
HX-0032600-0B BUSH
ブッシュ
(2)
18 400-01460 REAR COVER LID
リアカバーリッド
(1)
19 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
20
#03
400-01464 STOPPER SUPPORT
ストッパサポート
(1)
21
#01
HK-0429901-9A CAP
キャップ
(1)
22
#03
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
23 HX-0032600-0M DOME PLUG
ドーム プラグ
(1)
24
#04
400-50354 COVER RUR(ST)ASM
カバー ＲＵＲ ＳＴ 組
1
25
#01
400-52350 COVER RUR(EN)ASM
カバー ＲＵＲ ＥＮ 組
1
26
#01
HA-0053400-6B SWITCH
スイッチ
(1)
27
#01
HA-0055200-1B SWITCH
スイッチ
(2)
28
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(3)
29
#01
400-46627 SWITCH PANEL R(PRINT FIG.)EN
スイッチパネル Ｒ（印刷図）ＥＮ
(1)
30
#04
400-46625 SWITCH PANEL R PRINT FIG
スイッチパネル Ｒ 印刷図
(1)
31
#01
HX-0035400-0C BASE PARTS
基板パーツ
(4)
32
#01
SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
33 HX-0035400-0D BASE PARTS
基板パーツ
(4)
34 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
35 400-01453 SAFETY SWITCH BRACKET
セイフティスイッチブラケット
(1)
36 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
37 NM-3040520-SF FLANGE NUT M4
フランジナツト
(2)
38 SL-6041642-TN SCREW
座金付き六角穴ボルト
(2)
39 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
40 400-49671 COVER CUSHIONR
カバークッション
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
42
#01
400-01426 FC GUIDE R (EN)
ＦＣ ガード Ｒ（ＥＮ）
(1)
43
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
44 400-56924 SAFETY COVER STOPPER
セーフティカバーストッパ
(1)
45 SM-6042002-TN BOLT
六角穴ボルト
(1)
46 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
47 HX-0032600-00 BUSH
ブッシュ
(1)
48 HX-0005500-0N RUBBER BUSHING
ブッシュ
(1)
49 HX-0032600-0B BUSH
ブッシュ
(1)
50 400-01956 OPERATION SW PWB ASM.
オペパネ ＳＷ 基板組
(1)
51
#01
400-01957 OPERATION SW PWB ASM.(EN)
オペレーション ＳＷ 基板組 ＥＮ）
(1)
52 400-46566 COVER RUR
カバー ＲＵＲ
(1)
53 400-01452 COPLANARITY COVER A
コプラナリティーカバー Ａ
(1)
54
#04
400-02206 R-EMG SWITCH CABLE ASM
Ｒ エマージェンシーケーブル組
(1)
55
#01
400-02275 EM SW R CABLE ASM.(EN)
リア ＥＭＧ スイッチケーブル組（ＥＮ）
(1)
56 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
57 HA-0053400-60 LED YELLOW
ＬＥＤ 黄
(1)
58 E1326-715-000 EMERGENCY SEAL
エマージェンシシール
(1)
59 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープン ＳＷ
(1)
60 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(4)
61 400-01460 REAR COVER LID
リアカバーリッド
(1)
62 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
63 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
64
#01
400-01496 REAR PWB COVER (EN)
リア ＰＷＢ カバー（ＥＮ）
(1)
65 HA-0053400-6B LED GREEN
ＬＥＤ 緑
(1)
66 HA-0055200-30 BEZEL
ベゼル
(3)
67 HA-0053400-4A BEZEL
ベゼル（カバー付き）
(1)
68 HA-0055200-1B LENSE GREEN
レンズ 緑
(2)
69 HA-0055200-1A LENSE YELLOW
レンズ 黄
(1)
70 HA-0055200-10 LENSE RED
レンズ 赤
(1)
71 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
72 HX-0032600-0C DOME PLUG
ブッシュ
(2)
73
#01
HA-0055200-10 LENSE RED
レンズ 赤
(1)
74
#01
HA-0055200-30 BEZEL
ベゼル
(3)
75 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
9
76
#02
400-69516 COVER RUC(ST)ASM
カバー ＲＵＣ（ＳＴ）組
1
77 WP-0450816-SC WASHER
平座金
(2)
78 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
79 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(4)
80 400-69188 COVER RUC
カバー ＲＵＣ
(1)
81 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
82 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
83 400-69187 COVER RU
カバー ＲＵ
(1)
84 400-69189 EMBEDDED PULLS
埋め込み取手
(1)
85 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(3)
86 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(2)
87 400-69200 R-SW BRACKET
Ｒ −スイッチブラケット
(1)
88 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
89
#02
400-74132 COVER RUR (1070C) ASM
カバー ＲＵＲ（１０７０ Ｃ）組
1
90 400-69181 COVER RUR
カバー ＲＵＲ
(1)
91 400-01460 REAR COVER LID
リアカバーリッド
(1)
92 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
93 400-68865 R-EMG SW CABLE ASM
リア非常停止スイッチケーブル組
(1)
94 400-68899 R-COP SW CABLE ASM
リア非常停止スイッチケーブル組
(1)
95 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
96 SL-4021091-SC SCREW M2 L=10
座金付きなべ小ねじ
(2)
97 E1326-715-000 EMERGENCY SEAL
エマージェンシシール
(1)
98 HX-0005500-0N RUBBER BUSHING
ブッシュ
(1)
99 E1310-727-000 C/O SWITCH BR
Ｃ ／ Ｏ スイッチブラケット
(1)
100
#02
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
10
- 21 -

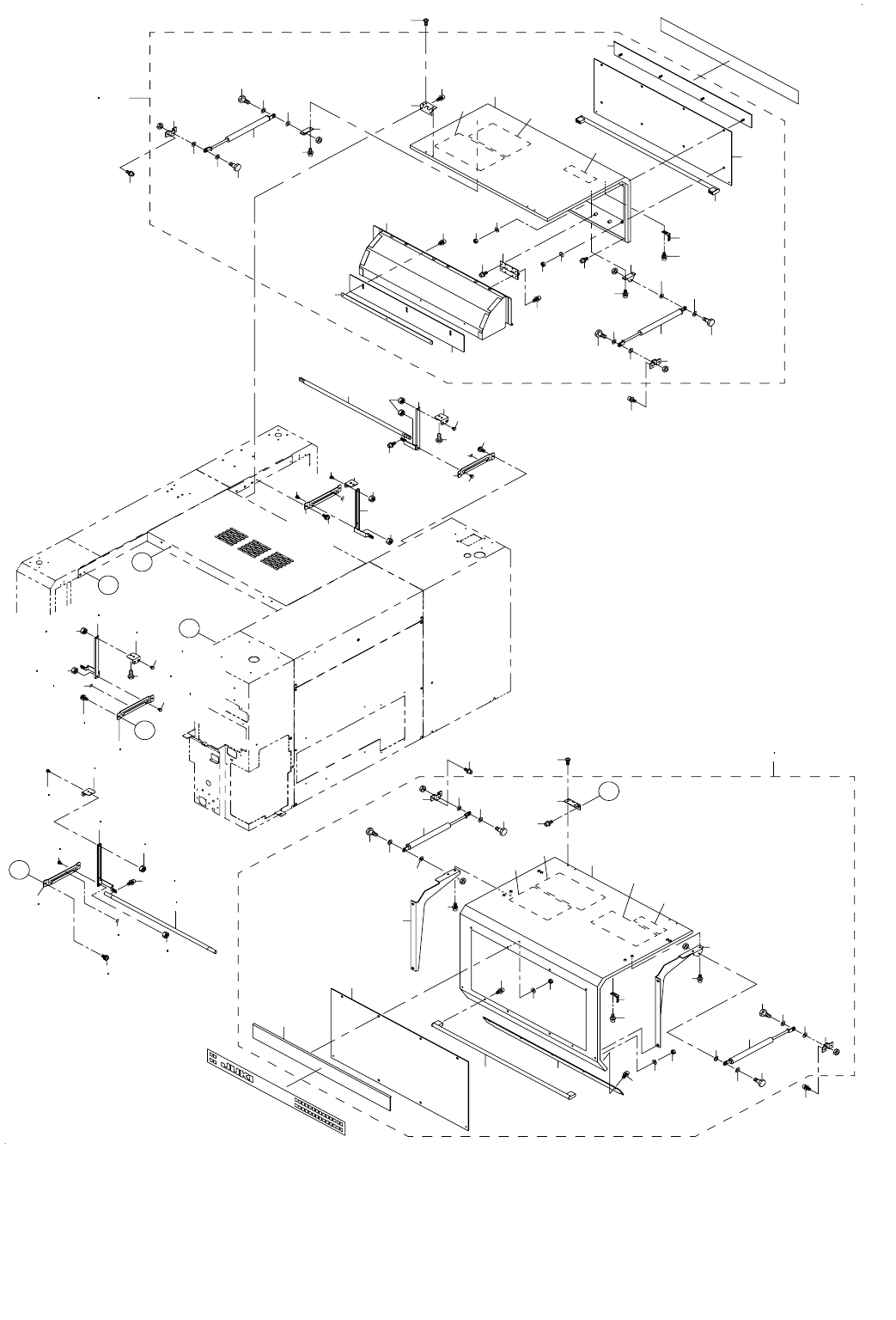

11.COVER COMPONENTS (3)
カバー関係 (3)
3
5
7
12
13
13
13
13
15
13
16
16
19
4
46
31
34
35
36
37
37
37
40
37
39
40
39
37
42
43
44
32
56
56
27
27
27
27
45
45
1
2
15
37
38
48
38
37
13
13
14
13
20
11
21
6
18
17
22
28
29
12
21
9
A
37
36
A
10
33
30
53
8
10
11
24
23
25
54
35
34
52
26
47
41
51
50
49
55
55
55
55
21
21
71
73
63
69
57
69
75
61
65
67
57
58
77
69
69
63
71
71
65
66
69
70
77
78
69
70
71
72
71
72
61
62
63
64
71
72
75
76
69
70
65
66
63
64
71
72
61
62
65
59
67
68
59
60
59
60
59
69
70
73
74
B
B
C
C
61
