- 24 - NOTE( 注記 ) #01....FOR 1070M,1070CM １０７０ Ｍ，１０７０ ＣＭ 用 #02....FOR 1070L,1070CL,1080L １０７０ Ｌ，１０７０ ＣＬ，１０８０ Ｌ 用 #03....FOR 1080 １０８０用 #04....FOR 1070M,1070C １０７０ Ｍ，１０７０ Ｃ 用 #05....FOR 1070L,1080L １０７０ Ｌ，１０８０ Ｌ 用 #06....…
- 23 -

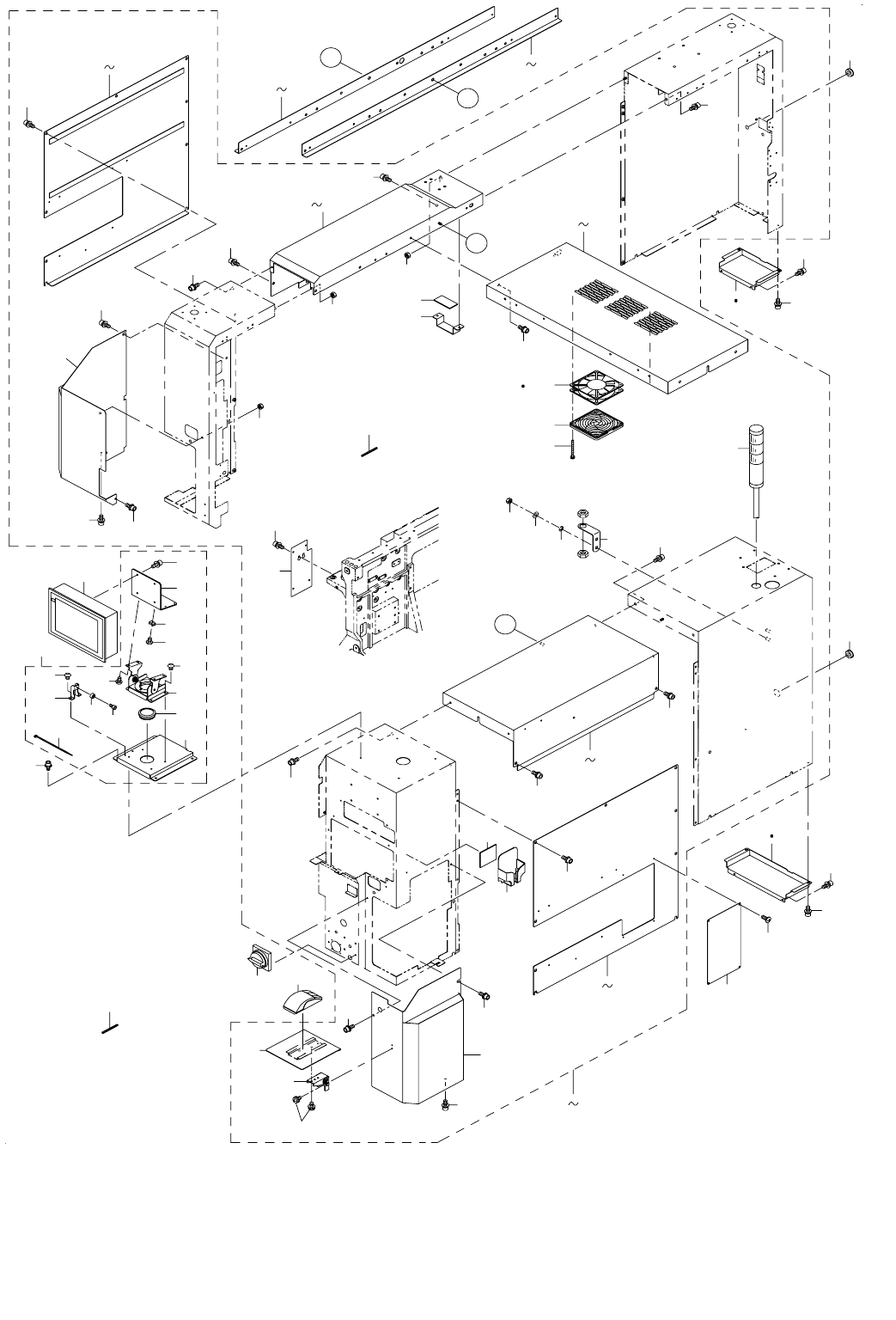

12.COVER COMPONENTS (4)
カバー関係 (4)
7
9
11
6
12
13
13
32
18
20
21
23
6
6
27
24
26
51
6
17
28
55
29
30
36
42
54
72
73
52
74
83
53
8
12
14
16
8
53
6
52
54
8
8
29
75
77
31
34
40
41
39
48
37
38
33
33
A
B
A
B
1
5
43
45
78
80
35
6
46
47
44
49
82
81
84
70
58
59
60
61
62
63
64
65
66
67
68
69
50
71
57
56
- 24 -
NOTE( 注記 ) #01....FOR 1070M,1070CM １０７０ Ｍ，１０７０ ＣＭ 用
#02....FOR 1070L,1070CL,1080L １０７０ Ｌ，１０７０ ＣＬ，１０８０ Ｌ 用
#03....FOR 1080 １０８０用
#04....FOR 1070M,1070C １０７０ Ｍ，１０７０ Ｃ 用
#05....FOR 1070L,1080L １０７０ Ｌ，１０８０ Ｌ 用
#06....FOR EN(1080E) ＥＮ（１０８０ Ｅ）用
#07....FOR 1080E １０８０ Ｅ 用
#08....FOR 1080L １０８０ Ｌ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-74105 COVER SUB 1070(M) ASM
カバーサブ１０７０（Ｍ）組
1
2
#02
400-74110 COVER SUB 1070(L) ASM
カバーサブ１０７０（Ｌ）組
1
3
#08
400-50364 COVER SUB(L)ASM
カバーサブ（Ｌ）組
1
4
#07
400-60995 COVER SUB(E) ASM
カバーサブ（Ｅ）組
1
5
#06
400-61004 COVER SUB(E_EN) ASM
カバーサブ（Ｅ ＿ ＥＮ）組
1
6 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
7 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
9
#01
400-46568 COVER CUL
カバー ＣＵＬ
(1)
10
#02
400-46587 COVER CUL L
カバー ＣＵＬ Ｌ
(1)
11
#07
400-60211 COVER CUL(E)
カバー ＣＵＬ（Ｅ）
(1)
12 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
13 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
14
#01
400-46570 COVER CUC
カバー ＣＵＣ
(1)
15
#02
400-46588 COVER CUC L
カバー ＣＵＣ Ｌ
(1)
16
#07
400-60213 COVER CUC(E)
カバー ＣＵＣ（Ｅ）
(1)
17 SL-6041292-TN SCREW
座金付き六角穴ボルト
(12)
18
#01
400-46611 COVER SUL
カバー ＳＵＬ
(1)
19
#02
400-46613 COVER SUL L
カバー ＳＵＬ Ｌ
(1)
20
#07
400-60214 COVER SUL(E)
カバー ＳＵＬ（Ｅ）
(1)
21
#01
400-46569 COVER CUR
カバー ＣＵＲ
(1)
22
#02
400-46589 COVER CUR L
カバー ＣＵＲ Ｌ
(1)
23
#07
400-60212 COVER CUR(E)
カバー ＣＵＲ（Ｅ）
(1)
24
#01
400-46612 COVER SUR
カバー ＳＵＲ
(1)
25
#02
400-46614 COVER SUR L
カバー ＳＵＲ Ｌ
(1)
26
#07
400-60215 COVER SUR(E)
カバー ＳＵＲ（Ｅ）
(1)
27 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
28 400-01463 CABLE GUIDE (MOTOR)
ケーブルガイド（モータ）
(1)
29 400-03265 SIGNAL TOWER ASM
シグナルタワー組
(1)
30 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(2)
31 400-46571 PULLEY COVER L
プーリーカバー Ｌ
(1)
32 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
33 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
34 400-46572 PULLEY COVER R
プーリーカバー Ｒ
(1)
35 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
36 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
37 400-46629 Y CB BAND
Ｙ ＣＢ バンド
(1)
38 400-46630 Y CB BAND RUBBER
Ｙ ＣＢ バンドゴム
(1)
39 400-74076 COVER TOP FAN C ASM
カバートップファン Ｃ 組
(1)
40 HM-0010100-10 FAN FILTER
ファンフィルタ
(3)
41 SL-4033591-SC SCREW M3X35
セムスねじ
(12)
42 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
43 400-46619 MOUSE HINGE
マウスヒンジ
(1)
44 400-46605 MOUSE PLATE
マウスプレート
(1)
45 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
46 400-46637 MOUSE POCKET
マウスポケット
(1)
47 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
(1)
48
#03
L804E-821-0A0 COVER TOP FAN ASM
カバートップファン組
(1)
49 HX-0036700-0A BUSH
ブッシュ
(0.5)
50 401-02599 8.4 LCD MONITOR(CE)
８．４ ＬＣＤ モニタ（ＣＥ）
1
51 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
4
52
#02
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
53
#02
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
54 HX-0032600-0H CABLE PARTS
束線パーツ
2
55 HX-0036700-0A BUSH
ブッシュ
0.2
56 400-33517 VISION MONITOR BRACKET ASM
画像モニタブラケット組
1
57 400-99654 CRT BASE
ＣＲＴ ベース
(1)
58 HX-0022100-0A RUBBER BUSHING
ゴムブッシュ
(1)
59 400-99655 FREE STOP HINGE
フリーストップヒンジ
(1)
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
61 400-99657 CRT STOPPER
ＣＲＴ ストッパ
(1)
62 L127E-021-000 COVER CUSHION
カバークッション
(1)
63 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(1)
64 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
65 400-99656 CRT BR
ＣＲＴ ブラケット
(1)
66 HX-0029400-00 FIXED BASE
固定ベース
(1)
67 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
68 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
69 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
70 EA-9500B00-00 CABLE BAND
束線バンド ６０
(1)
71 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
72
#05
400-43787 COVER SUPPORT L(L)
カバーサポート Ｌ（Ｌ）
1
73 400-60216 COVER SUPPORT L(E)
カバーサポート Ｌ（Ｅ）
1
74
#04
400-43526 COVER SUPPORT R
カバーサポート Ｒ
1
75
#05
400-43788 COVER SUPPORT R(L)
カバーサポート Ｒ（Ｌ）
1
76 400-60217 COVER SUPPORT R(E)
カバーサポート Ｒ（Ｅ）
1
77 400-80173 OPTICAL SCROLL MOUSE
光学式スクロールマウス
1
78 HA-0053800-00 SWITCH
メインスイッチ
1
79
#02
400-01514 YBR COVER(L)
ＹＢＲ カバー（Ｌ）
1
80 E1457-729-000 MTC SHUTTLE COVER
ＭＴＣ シャトルカバ−
1
- 25 -
13.COVER COMPONENTS (5)
カバー関係 (5)
17
9
45
10
35
30
32
33
34
41
49
25
20
44
20
20
20
22
18
52
19
51
26
23
24
46
37
46
21
30
30
53
53
53
36
17
43
53
53
35
35
50
31
31
31
27
42
29
1
6
16
8
28
39
38
38
40
39
40
14
13
15
12
9
11
7
47
48
