- 9 -

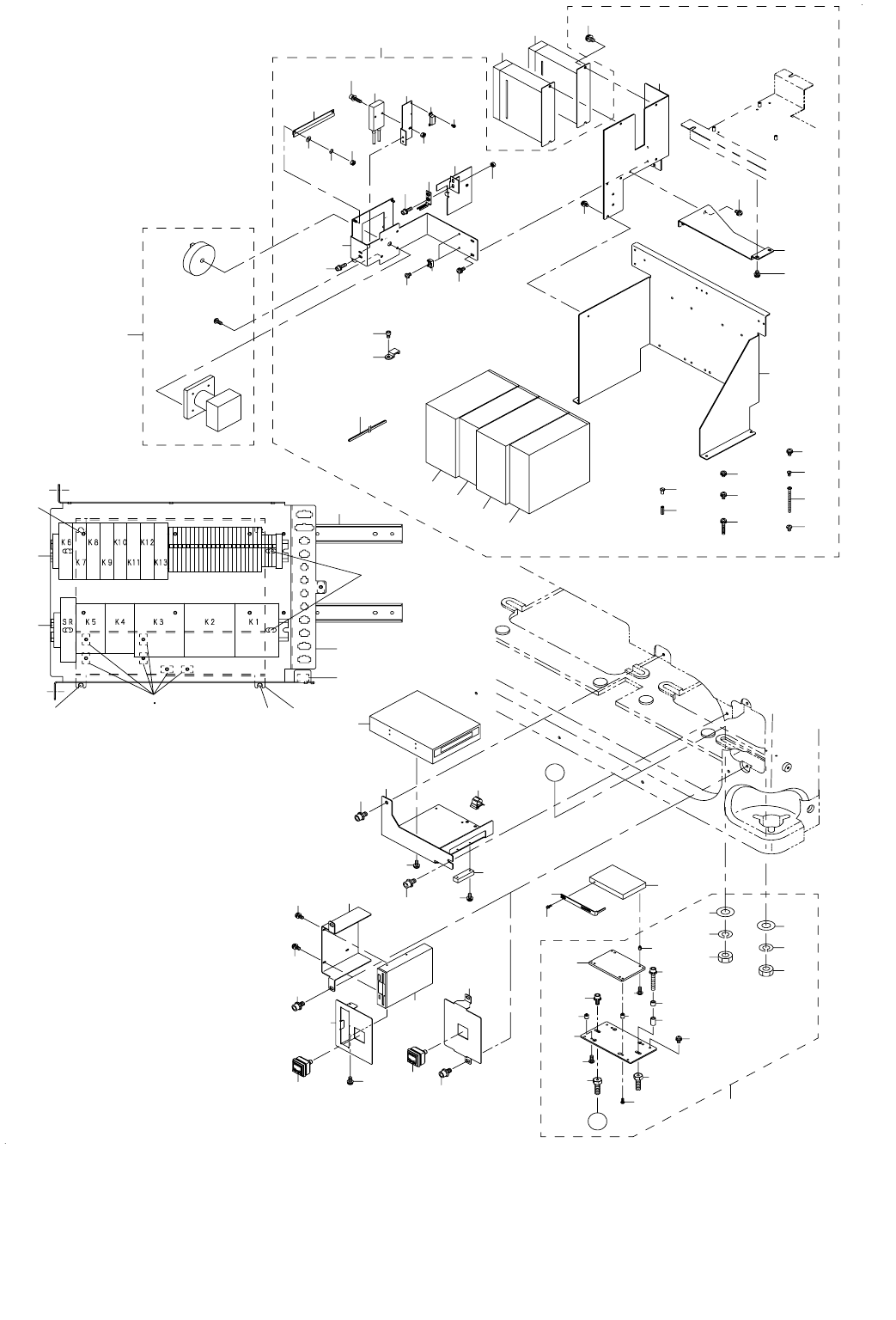

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (4)
ベースフレーム電装関係 (4)
2
5
13
7
8
14
14
22
33
34
35
21
18
19
77
21
32
24
23
3131
28
29
27
30
5
25
A
A
26
11
20
2
40
40
41
41
12
3
6
15
28. 29
38
43
44
45
46
47
48
49
50
42
36
34
5
55
54
52
75
74
27
51
37
37
33
33
18
9
10
4
9
10
4
58
57
67
64
68
56
69
59
70
60
71
65
53
75
73
17
1
39
73
63
62
64
66
58
72
61
76
64
78
79
16
- 10 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49774 HDD UNIT
ＨＤＤ ユニット
1
2 E1612-721-000 VIBROISOLATING RUBBER
防振ゴム
(4)
3 E3032-700-000 EXTENSION NIPPLE
エクステンション ニップル
(4)
4 NM-6100001-SC NUT M10X1.5
六角ナット Ｍ １０ １種
(2)
5 SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
(8)
6 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
7 SL-6051292-TN BOLT
座金付き六角穴ボルト
(1)
8 SL-6053592-TN BOLT
座金付き六角穴ボルト
(2)
9 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(2)
10 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(2)
11 111-00500 REVERSE FEED LEVER STOPPER
バックレバ− ストッパ
(1)
12 121-03107 RUBBER PLUG
開閉レバー防振 ブッシュ
(1)
13 400-00495 HDD SUPPORT
ＨＤＤ サポート
(1)
14 400-00496 HDD STUD
ＨＤＤ スタッド
(2)
15 400-11588 HDD WEIGHT PLATE
ＨＤＤ ウェイトプレート
(1)
16
#01
400-53303 HDD ASM
ＨＤＤ 組
1
17
#01
400-03285 CD ROM DRIVE
ＣＤ − ＲＯＭ ドライバ
1
18 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
6
19 HX-0002400-0B CLAMP
クランプ
1
20 HX-0013300-00 FLAT CABLE CLAMP
フラットケ−ブルクランプ
1
21 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
22
#01
400-00493 FDD SUPPORT
ＦＤＤ サポート
1
23 400-00486 SAFETY UNIT BRACKET
セーフティユニットブラケット
1
24 400-00485 SAFETY UNIT BASE
セーフティユニットベース
1
25 400-00488 SLIDE RAIL
スライドレール
1
26 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
12
27 400-00529 CARRIER RAIL 350
キャリアレール３５０
2
28 HX-0029400-00 FIXED BASE
固定ベース
6
29 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
6
30 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
31 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
32
#01
E9619-729-000 FDD
ＦＤＤ
1
33
#01
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
6
34 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
35
#01
400-46599 FACE PLATE C
フェイスプレート Ｃ
1
36 400-46597 FACE PLATE A
フェイスプレート Ａ
1
37 400-45958 DIGITAL PRESSURE SW
デジタルプレッシャー ＳＷ
1
38 400-49757 XY DRIVER UNIT
ＸＹ ドライバーユニット
1
39 400-46552 DRIVER BRACKET
ドライバーブラケット
(1)
40 400-44538 SERVO AMP 750W
Ｘ 軸サーボアンプ７５０ Ｗ
(2)
41 400-44539 SERVO AMP 2000W
Ｙ 軸サーボアンプ２０００ Ｗ
(2)
42 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(4)
43 HX-0024200-0F SPECER
スペーサ
(4)
44 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3)
45 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(8)
46 SL-4032591-SC SCREW M3X25
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝２５
(1)
47 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
48 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
49 SM-4034551-SC SCREW
なべ小ねじ Ｍ ３ Ｌ ＝４５
(2)
50 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
51 400-55292 RESISTOR BR
レジスター ＢＲ
(1)
52 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(2)
53 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(1)
54 HX-0029400-00 FIXED BASE
固定ベース
(2)
55 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
56 400-02254 COVER OPEN SWITCH CABLE ASM
カバーオープン ＳＷ
(1)
57 HA-0052800-10 SWITCH
ドアスイッチキー
(1)
58 SL-6041492-TN SCREW
座金付き六角穴ボルト
(4)
59 SL-4020591-SC SCREW M2X5
なべ小ねじセムス Ｍ ２ Ｌ ＝５
(2)
60 SL-6041642-TN SCREW
座金付き六角穴ボルト
(2)
61 HX-0009600-0A BUSH
エッジングブッシュ
(0.18)
62 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
63 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
64 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(6)
65 SM-6040602-TN BOLT
六角穴ボルト
(1)
66 400-66454 SWITCH STAY
スイッチステイ
(1)
67 400-66455 SLIDE COVER
スライドカバー
(1)
68 400-66456 SAFETY SWITCHI BRACKET
安全スイッチブラケット
(1)
69 400-66457 MAGNET CATCH
マグネットキャッチ
(1)
70 400-67189 SLIDE GUIDE
スライドガイド
(1)
71 400-67190 STOPPER
ストッパ
(1)
72 400-59018 RESISTOR SUPPORT
レジスターサポート
(1)
73 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
74 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１０
(4)
75 400-54885 REGENERATIVE RESISTOR
回生抵抗 ＲＢ −１２
2
76 HA-0058600-00 SWITCH
スイッチ
1
77 400-00506 CD ROM BRACKET
ＣＤ − ＲＯＭ ブラケット
1
78
#01
400-57003 HDD BRACKET
ＨＤＤ ブラケット
1
79
#01
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
1
- 11 -

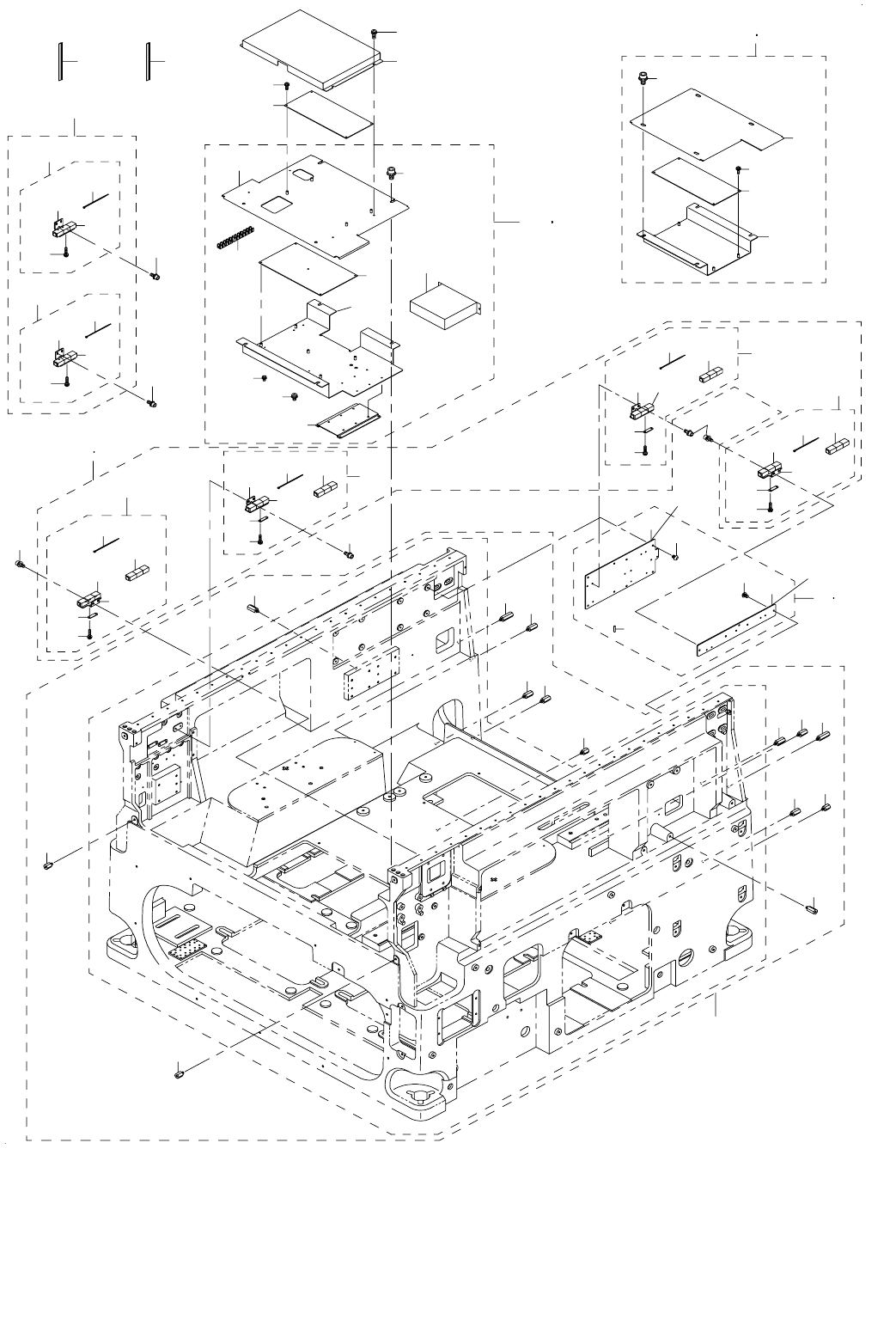

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5)
ベースフレーム電装関係 (5)
13
34
53
9
10
11
12
7
8
28
27
36
41
40
2
2
2
2
3
3
3
3
4
4
4
4
5
5
42
1
17
49
29
24
26
23
31
43
32
35
38
37
14
15
25
79
63
39
63
19
54
52
47
46
6
6
55
76
74
77
78
30
75
16
57
58
61
69
68
63
72
73
62
60
59
64
65
66
71
70
67
45
44
80 81
56
50
51
48
21
18
22
20
33
