- 12 - NOTE( 注記 ) #01....FOR 1070,1080 １０７０，１０８０用 #02....FOR 1070C １０７０ Ｃ 用 #03....EXCLUDES EN WHEN ４００００４１０のみ ＥＮ を除く PARTS NO.:40000410 #04....FOR EN ＥＮ 用 #05....EXCEPT 1070C １０７０ Ｃ を除く REF.NO NOTE PART NO D E S C R I P…
- 11 -
6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5)
ベースフレーム電装関係 (5)
13
34
53
9
10
11
12
7
8
28
27
36
41
40
2
2
2
2
3
3
3
3
4
4
4
4
5
5
42
1
17
49
29
24
26
23
31
43
32
35
38
37
14
15
25
79
63
39
63
19
54
52
47
46
6
6
55
76
74
77
78
30
75
16
57
58
61
69
68
63
72
73
62
60
59
64
65
66
71
70
67
45
44
80 81
56
50
51
48
21
18
22
20
33
- 12 -
NOTE( 注記 ) #01....FOR 1070,1080 １０７０，１０８０用
#02....FOR 1070C １０７０ Ｃ 用
#03....EXCLUDES EN WHEN ４００００４１０のみ ＥＮ を除く
PARTS NO.:40000410
#04....FOR EN ＥＮ 用
#05....EXCEPT 1070C １０７０ Ｃ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#03
400-00410 COVER STUD ASSY
カバースタッド組
1
2 400-01510 COVER STUD RL
カバースタッド ＲＬ
(4)
3 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
4 400-01515 COVER STUD YS
カバースタッド ＹＳ
(4)
5 400-01516 COVER STUD YR
カバースタッド ＹＲ
(2)
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
7
#01
400-00411 Y AXIS SENSOR BR ASSY
Ｙ 軸センサブラケット組
1
8
#02
400-74098 Y-AXIS SENSOR BR(1070C) ASSY
Ｙ 軸センサブラケット（１０７０ Ｃ）組
1
9 400-00509 SENSOR BRACKET L
センサブラケット Ｌ
(1)
10 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(6)
11
#01
400-00510 SENSOR BRACKET R
センサブラケット Ｒ
(1)
12
#01
SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
13 PS-0500202-KP SPRING PIN 5X20
スプリングピン ５．０ Ｘ ２０
(2)
14
#01
400-00413 FEEDER FLOAT SENS ASSY
フィーダ浮きセンサ総組
1
15
#02
400-74099 FEEDER FLOAT_SENS(1070C) ASSY
フィーダ浮きセンサ（１０７０ Ｃ）総組
1
16 400-01575 FD FLOAT FL ASSY
フィーダ浮き ＦＬ 組
(1)
17 400-02133 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
(1)
18 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
19 EA-9500B01-00 CABLE BAND
束線バンド
(2)
20 400-02130 FD-FLOAT(FF)SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
(1)
21 400-01651 FSD BRACKET
ＦＳＤ ブラケット
(1)
22 E2157-729-000 FSD SPACER
ＦＳＤ スペーサ
(1)
23 400-01576 FD FLOAT FR ASSY
フィーダ浮き ＦＲ 組
(1)
24 400-02132 FD-FLOAT(FR)SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
(1)
25 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
26 EA-9500B01-00 CABLE BAND
束線バンド
(2)
27 400-01651 FSD BRACKET
ＦＳＤ ブラケット
(1)
28 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(1)
29 400-02131 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
(1)
30
#01
400-01577 FD FLOAT RL ASSY
フィーダ浮き ＲＬ 組
(1)
31 400-02137 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
(1)
32 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
33 EA-9500B01-00 CABLE BAND
束線バンド
(2)
34 400-01651 FSD BRACKET
ＦＳＤ ブラケット
(1)
35 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(1)
36 400-02134 FD-FLOAT(RF)SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
(1)
37
#01
400-01578 FD FLOAT RR ASSY
フィーダ浮き ＲＲ 組
(1)
38 400-02136 FD-FLOAT(RR)SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
(1)
39 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(4)
40 400-01651 FSD BRACKET
ＦＳＤ ブラケット
(1)
41 E2157-729-000 FSD SPACER
ＦＳＤ スペ−サ
(1)
42 400-02135 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
(1)
43 EA-9500B01-00 CABLE BAND
束線バンド
(2)
44
#04
400-00509 SENSOR BRACKET L
センサブラケット Ｌ
1
45
#04
400-00510 SENSOR BRACKET R
センサブラケット Ｒ
1
46
#01
400-00414 FEEDER SENS ASSY
フィーダ検出センサ組
1
47
#05
400-01579 FD SENS ASSY
フィーダ検出投光組
(1)
48
#05
400-02138 FD SENS ASM
フィーダ検出センサ投光組
(1)
49
#05
EA-9500B01-00 CABLE BAND
束線バンド
(1)
50 E2158-729-000 FS BRACKET
ＦＳ ブラケット
(1)
51 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(2)
52
#05
400-01580 FD SENS RCV ASSY
フィーダ検出受光組
(1)
53
#05
E2158-729-000 FS BRACKET
ＦＳ ブラケット
(1)
54
#05
SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
(2)
55
#05
400-02139 FD RECEIVE SENS ASM
フィーダ検出センサ受光組
(1)
56 EA-9500B01-00 CABLE BAND
束線バンド
(1)
57
#01
400-49775 CARRY BASE ASSY
キャリーベース組
1
58
#02
400-74100 CARRY BASE (1070C) ASSY
キャリーベース（１０７０ Ｃ）組
1
59 400-00500 BASE COVER SEALING F
ベースカバーシーリング Ｆ
(1)
60 400-46595 CARRY PCB BRACKET
キャリー ＰＣＢ ブラケット
(1)
61 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
62 400-01947 CARRY PCB ASM.
ＣＡＲＲＹ 基板組
(1)
63 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(1)
64 HM-0013200-00 MOTOR DRIVER
モータドライバ
(3)
65 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(5)
66 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
67 400-58554 PCB BRACKET
ＰＣＢ ブラケット
(1)
68 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
69 400-01583 BANK PCB F ASSY
バンク基板フロント組
1
70 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
71 400-00504 BANK PCB COVER F
バンク基板カバー Ｆ
1
72
#02
400-74102 BANK PCB R(1070C) ASSY
バンク基板 Ｒ（１０７０ Ｃ）組
1
73
#01
400-57049 BANK PCB R ASSY
バンク基板 Ｒ 組
1
74
#01
400-00503 BANK PCB BRACKET
ＢＡＮＫ − ＰＣＢ ブラケット
(1)
75 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
76
#01
400-01949 BANK/FPI-R PCB ASSY
ＢＡＮＫ ／ ＦＰＩ − Ｒ 基板組
(1)
77
#01
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
78 400-55803 BASE COVER SEALING R
ベースカバーシーリング Ｒ
(1)
79 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
80 HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
2.7
81 HX-0054600-00 EMI GASKET
ＥＭＩ ガスケット
2.7
- 13 -

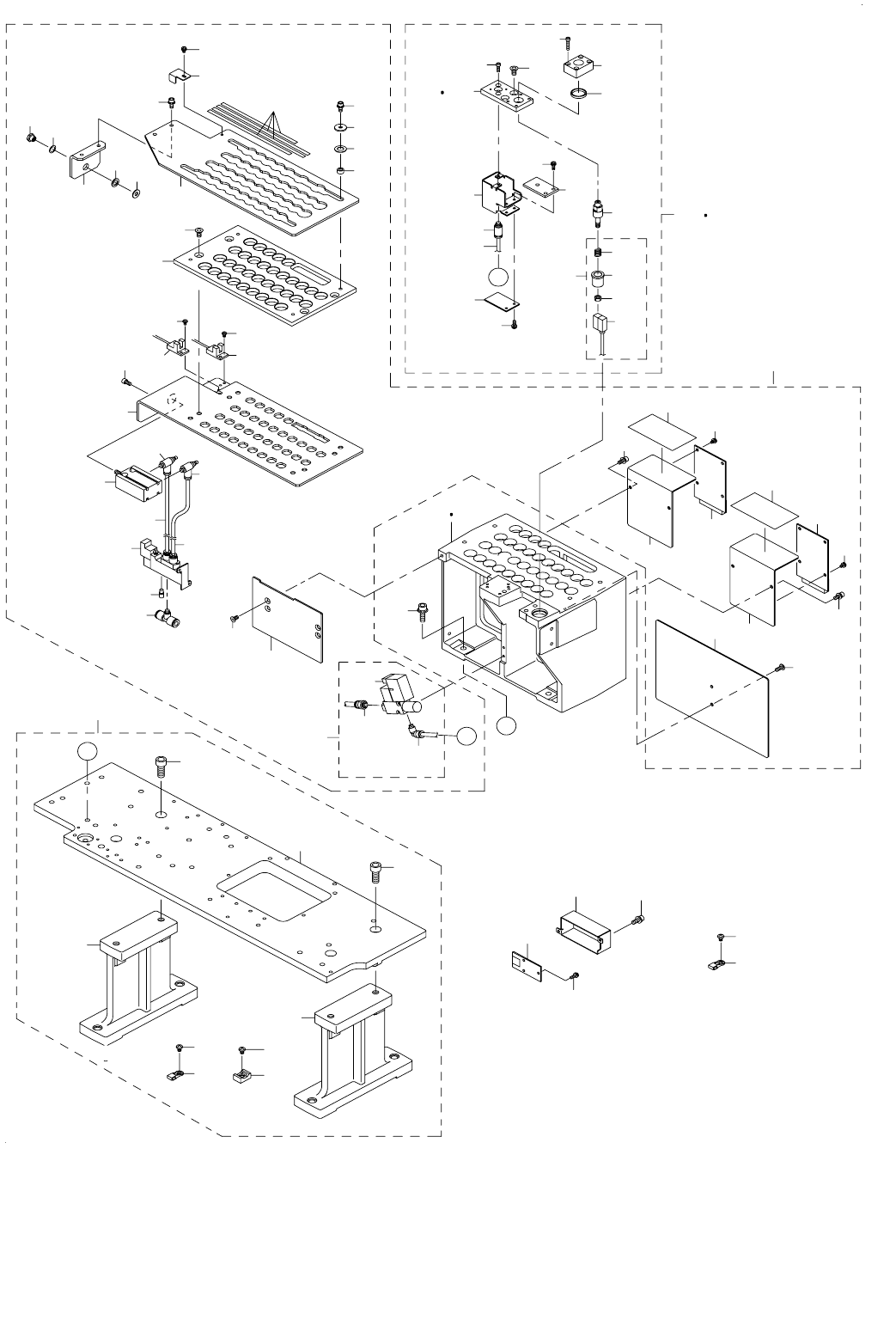

7. ATC & CAL BLOCK COMPONENTS
ＡＴＣ・ＣＡＬ ブロック関係
12
12
13
10
11
66
74
68
69
70
72
78
63
62
61
71
73
21
20
19
18
A
30
35
36
37
38
47
45
46
25
23
26
28
29
33
34
32
31
40
39
41
41
44
44
42
48
49
15
16
16
14
64
51
52
54
53
53
7
2
6
50
51
56
57
8
9
24
67
5
3
1
4
17
43
43
A
65
79
75
76
77
58
59
B
B
13
52
50
27
55
22
22
60
