58.SYSTEM DIAGRAM (1)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（１）
4-1A
14-5B
CN063
CN096
5-4B(1/2)
IEEE 1394 BOARD
C&N KH20B T103/17
7-4B
HUB
BOX(1/3)
RFID WIRING
RLCD
PWR
CN014
CN014
CN014
16-4B
REAR LCD
MONITOR(1/2)
REG2
MR-RB12
REG1
MR-RB12
CN063
CN021
YL MOTOR FAN
COVER TOP
FAN C ASM
CN006
R1E
YR MOTOR FAN
CN013
10-2C
CN005
AWC
DRIVER(1/2)
F6E
TB
10-2B
BU
DRIVER(1/2)
TB
R9ER8E
MTS PWR(R)MTS PWR(L)
CN06 CN07
CN060
PWR ON LAMP
CN015
2-3C
XR
XR SERVO
AMP(1/4)
MR-J3-70B-RJ024
F2E
E
CNP2
CNP1
(1/4) 9 - 2 A
(1/5)
(1/4)
(1/2)
(1/3)
(1/2)
(1/3)
(1/5) 2 - 2 A
6-1A
6-1B
6-1B
5-4C
2-3A
14-2A
2-3D2-3C2-3D
16-4A
16-2B
1-1A
1-1C
1-2D
1-4B
R5E
CPU
OUT MOTER
DRIVER
14-4C
CN031CN031 CN655(R)
IN MOTER
DRIVER
14-4B
CN655(L)
CPCI BACK BOARD
FRONT LCD
MONITOR(1/2)
CN015
BASE FAN R
CN067
CN009
R4E
CN007
R2E
CN08CN008
R3E
CN07
TB2
TB1
BASE-FEEDER
XY RELAY
LIGHT CTRL
I/O CTRL
SAFETY
IP-X3R
BUS-BRIDGE
POSITION BOARD
YR
YR SERVO
AMP(1/4)
MR-J3-200B-RJ024
F3E
E
CNP2
CNP1
XL
XL SERVO
AMP(1/4)
MR-J3-70B-RJ024
F4E
E
CNP2
CNP1
CN001
CN005
CN003
F1E
CN003
MAIN
SW(2/2)
TB2
AC200V
INPUT
YL
BASE FAN L
CN066
CONTROL UNIT
TOP FAN
CN064CN065
YL SERVO
AMP(1/4)
MR-J3-200B-RJ0024
POWER
UNIT(1/13)
CN027
CN024
CN010
POWER
UNIT(2/13)
CN06
CN09
HOURMETER
CN010
CN2
CN1
REMORT SW
UPS
(1/2)
CN027
CN024
F5E
E
CNP2
CNP1
CN099
CN002
TB1
CN096
R7E
TF2(AC
TRANS)
R6E
TF1(DC
TRANS)
AC INPUT
UNIT
TB1
MAIN
SW(1/2)
NFB1
30A
PE
FG
L3
L2
L1
RFID
PWR
KE-2080-ST(RFID)
KE-2080-ST(RFID
COPLANARITY)
1
3
2
4
5
6
7
8
9
10 11
12 13
14 16
15 17
20
18
19
21
22
23 24 25
26
27
28
29
30 31
32
33 34 35
36
37 42 43
40
4138 39
44
45
48
47
49
46
50
51
55
56
57 59 61
58 60
62
63
64
65
69
70
66
67
68
53
52
71
KE-1080 ONLY
COVER TOP FAN
54
72
- 116 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 1080 １０８０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-02055 BREAKER INPUT CABLE ASM
ブレーカーインプットケーブル組
1
2 HA-0053200-00 CIRCUIT PROTECTOR
ブレーカ
1
3 400-02067 BREAKER OUT CABLE ASM
ブレーカーアウトケーブル組
1
4 HA-0053800-00 SWITCH
メインスイッチ
1
5 400-02064 MAIN SW OUTPUT CABLE ASM
メインスイッチアウトプットケーブル組
1
6 400-02062 MTC POWER WIRE L ASM
ＭＴＣ（Ｌ）電源ケーブル組
1
7 400-02063 MTC POWER WIRE R ASM
ＭＴＣ（Ｒ）電源ケーブル組
1
8 E9221-729-0A0 PWR ON LIGHT ASM.
ＰＷＲ ＯＮ ライト組
1
9 400-00481 AC INPUT UNIT
ＡＣ 入力ユニット
1
10 400-02061 POWER ON LAMP RELAY CABLE ASM
パワーオンランプリレーケーブル組
1
11 400-02056 INPUT UNIT FG CABLE ASM
インプットユニット ＦＧ ケーブル組
1
12 400-02060 TF2 INPUT CABLE ASM
ＴＦ ２インプットケーブル組
1
13 400-02059 TF1 INPUT CABLE ASM
ＴＦ １インプットケーブル組
1
14 400-40378 TRANSFORMER(PSU)
トランス ＤＣ
1
15 400-02057 TF1 FG CABLE ASM
ＴＦ １ ＦＧ ケーブル組
1
16 400-40379 TRANSFORMER(SERVO)
トランス ＡＣ
1
17 400-02058 TF2 FG CABLE ASM
ＴＦ ２ ＦＧ カーブル組
1
18 400-02115 HOURMETER ASM
アワーメータ組
1
19 HA-0053800-00 SWITCH
メインスイッチ
1
20 400-02101 UPS SW CABLE ASM
ＵＰＳ ＳＷ ケーブル組
1
21 400-49760 POWER UNIT ST
電源ユニット ＳＴ
1
22 400-95745 UPS
ＵＰＳ
1
23 400-45391 XY SV PWR CABLE ASM L
ＸＹ ＳＶ パワーケーブル組 Ｌ
1
24 400-45392 XY SV PWR CABLE ASM R
ＸＹ ＳＶ パワーケーブル組 Ｒ
1
25 400-45489 XY CTRL PWR CABLE ASM
ＸＹ コントロールパワーケーブル組
1
26 400-45448 I/O PMD PWR CABLE ASM
Ｉ ／ Ｏ ＰＭＤ パワーケーブル組
1
27 400-02327 PS CTRL POWER CABLE ASM
ＰＳ ＣＴＲＬ パワーケーブル組
1
28 400-02330 CPCI CTRL POWER CABLE ASM
ＣＰＣＩ ＣＴＲＬ パワーケーブル組
1
29 400-03283 VME BACK PCB ASM
ＶＭＥ バック ＰＣＢ 組
1
30 400-02328 BACKBOARD MONITOR CABLE ASM
バックボードモニターケーブル組
1
31 400-02329 BACKBOARD SIGNALCABLE ASM
バックボードシグナルケーブル組
1
32 400-45419 BU DRV PWR CABLE ASM
ＢＵ ＤＲＶ ＰＷＲ ケーブル組
1
33
#01
400-45420 BU DRV PWR CABLE ASM EN
ＢＵ ＤＲＶ ＰＷＲ ケーブル組 ＥＮ
1
34 400-45421 BU DRV FG CABLE ASM
ＢＵ ＤＲＶ ＦＧ ケーブル組
1
35
#01
400-45422 BU DRV FG CABLE ASM EN
ＢＵ ＤＲＶ ＦＧ ケーブル組 ＥＮ
1
36 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
37
#01
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
38 400-45423 AWC DRV PWR CABLE ASM
ＡＷＣ ＤＲＶ ＰＷＲ ケーブル組
1
39
#01
400-45424 AWC DRV PWR CABLE ASM EN
ＡＷＣ ＤＲＶ ＰＷＲ ケーブル組 ＥＮ
1
40 400-02113 AWC DRV FGWIRE ASM
ＡＷＣ ＤＲＶ ＦＧ ワイヤ組
1
41 400-02114 AWC DRV FGWIRE ASM(EN)
ＡＷＣ ＤＲＶ ＦＧ ワイヤ組（ＥＮ）
1
42 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
43
#01
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
44 400-44539 SERVO AMP 2000W
Ｙ 軸サーボアンプ２０００ Ｗ
1
45 400-45388 YL DRV FG CABLE ASM
ＹＬ ＤＲＶ ＦＧ ケーブル組
1
46 400-54885 REGENERATIVE RESISTOR
回生抵抗 ＲＢ −１２
1
47 400-44538 SERVO AMP 750W
Ｘ 軸サーボアンプ７５０ Ｗ
1
48 400-45387 XL DRV FG CABLE ASM
ＸＬ ＤＲＶ ＦＧ ケーブル組
1
49 400-45390 YR DRV FG CABLE ASM
ＹＲ ＤＲＶ ＦＧ ケーブル組
1
50 400-54885 REGENERATIVE RESISTOR
回生抵抗 ＲＢ −１２
1
51 E9247-729-HA0 YL MOTOR FAN ASM
ＹＬ モータファン組
1
52 400-45561 TOP FAN RELAY CABLE ASM
トップファンリレーケーブル組
1
53 400-02106 YL FAN CABLE ASM
ＹＬ ＦＡＮ ケーブル組
1
54 400-74076 COVER TOP FAN C ASM
カバートップファン Ｃ 組
1
55 E9250-729-HA0 YR MOTOR FAN ASM
ＹＲ モータファン組
1
56 E9249-729-HA0 CTRL UNIT TOP FAN ASM.
ＣＴＲＬ ユニット ＴＯＰ ファン組
1
57 400-02054 CTRL UNIT TOP FAN RELAY
ＣＴＲＬ ユニット ＴＯＰ ファンリレー
1
58 E9252-729-HA0 BASE FAN (L) ASM.
ベースファン（Ｌ）組
1
59 400-02107 BASE FAN(L) CABLE ASM
ベースファン（Ｌ）ケーブル組
1
60 400-02326 BASE FAN R ASM
ベースファン Ｒ 組
1
61 400-02108 BASE FAN(R) CABLE ASM
ベースファン Ｒ ケーブル組
1
62 400-69579 POWER UNIT 2077
電源ユニット２０７７
1
63 400-73736 RFID CONTROL BOX POWER CABLE ASM
ＲＦＩＤ コントロールボックスパワーケーブル組
1
64 400-02322 R-LCD POWER CABLE ASM
背面 ＬＣＤ 電源ケーブル組
1
65 400-25669 LCD DSP
ＬＣＤ ディスプレイ（パネルリンク）
1
66 400-72912 HUB BOX
ＨＵＢ ボックス
1
67 400-73931 ST(RFID)
ＳＴ（ＲＦＩＤ）
1
68 400-73957 ST(RFID COPLANARITY)
ＳＴ（ＲＦＩＤ コプラナリティ）
1
69 400-80211 I-CXPCB PWR CABLE ASM
Ｉ − ＣＸ 基板電源ケーブル組
1
70 400-25669 LCD DSP
ＬＣＤ ディスプレイ（パネルリンク）
1
71 400-45389 XR DRV FG CABLE ASM
ＸＲ ＤＲＶ ＦＧ ケーブル組
1
72
#02
L804E-821-0A0 COVER TOP FAN ASM
カバートップファン組
1
73 400-54887 XL_MOTOR_RB_CABLE_ASM
ＸＬ 回生ケーブル組
1
74 400-54888 XR_MOTOR_RB_CABLE_ASM
ＸＲ 回生ケーブル組
1
75 400-99344 F-LCD/VCS MONITOR PWR CABLE ASM
Ｆ − ＬＣＤ ／ ＶＣＳ モニタ ＰＷＲ ケーブル組
1
- 117 -

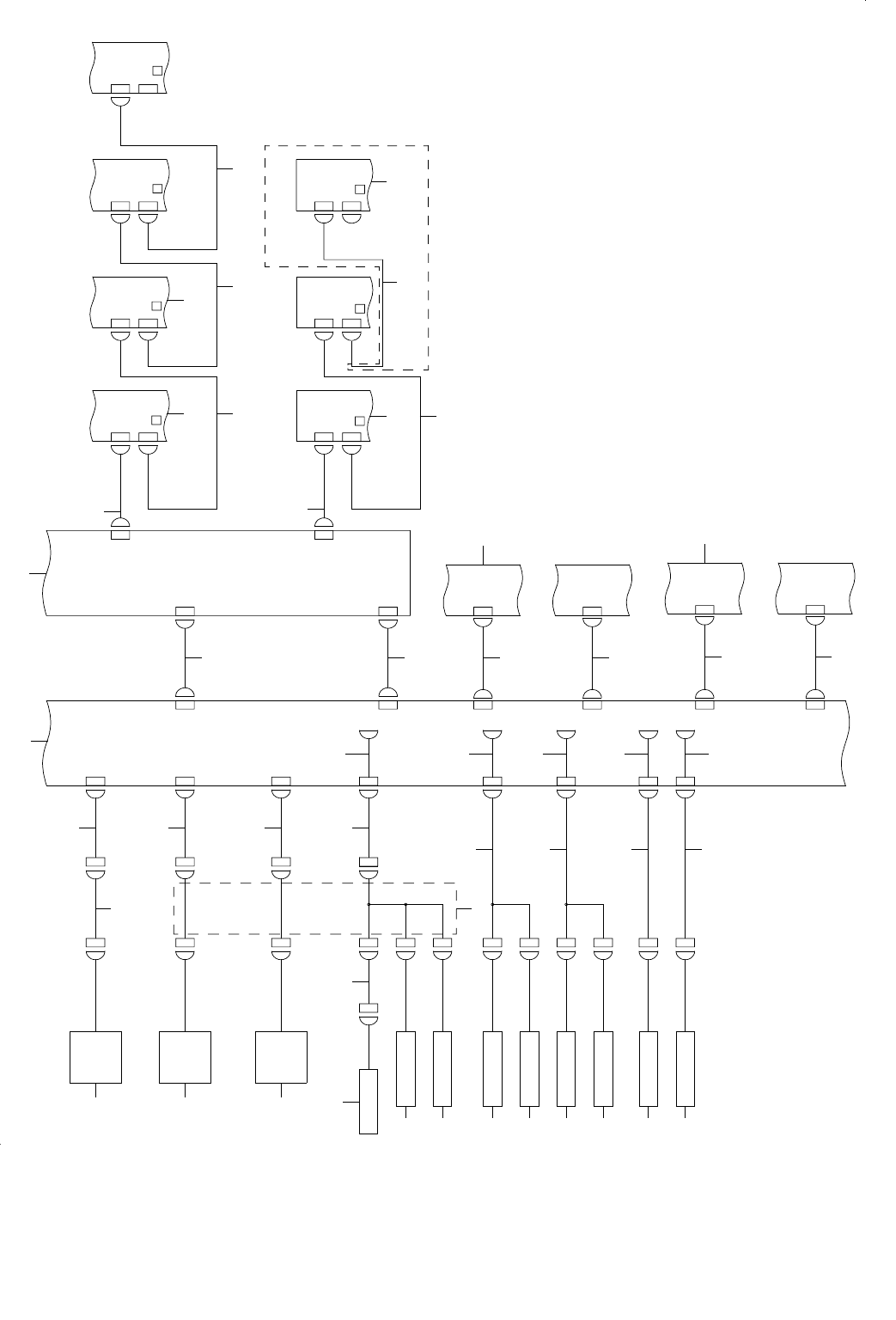

59.SYSTEM DIAGRAM (2)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（２）
LS0-9
LS0-7
LS0-3
LS0-2
LS0-1
4-2B4-2A
3-1C
3-1A3-1B
1-4B
1-3B
1-4B
1-3B
2-4A
2-5A
2-4A
2-5A
CN13 LS0-13
YRCN2L CN2L
CN12 LS0-12
YLCN2L CN2L
CN11 LS0-11
XRCN2L CN2L
CN10 LS0-10
XLCN2L CN2L
YR SERVO
AMP(2/4)
MR-J3-200B-RJ024
YL SERVO
AMP(2/4)
MR-J3-200B-RJ024
XR SERVO
AMP(2/4)
MR-J3-70B-RJ024
XL SERVO
AMP(2/4)
MR-J3-70B-RJ024
XY BEAR
CABLES
CN8
CN6
CN142
MAGNETIC
SCALE
Y
SENSOR
UNIT
CN134
LS0-8
CN141
MAGNETIC
SCALE
Y
SENSOR
UNIT
CN133
LS0-6
CN5
CN176
MAGNETIC
SCALE
X
SENSOR
UNIT
CN175
LS0-5
CN140
YR ORG SENSOR
LS0-9
CN136
YL ORG SENSOR
LS0-7
+Y LIMIT(FEEDER)
SENSOR
CN139
CN132
ZTBCN2A
ZTBCN1A
ZTACN2A
ZTACN1A
ID
0
CN2A
CN1A
ZTA SERVO
AMP(1/5)
MR-MD100
CN2A
CN1A
ID
1
ZTB SERVO
AMP(1/52)
MR-MD100
MR-J3BUS1M
MR-J3BUS015M
MR-J3BUS015M
LS0-4-2
MCCN2CH
3-1B
2-3D
ID
3
YR SERVO
AMP(3/4)
MR-J3-200B-RJ024
CN2A
CN1A
YBEARCABLES
2-3D
ID
2
CN2A
CN1A
YL
YL SERVO
AMP(3/4)
MR-J3-200B-RJ024
MR-J3BUS015M
CN143
CN137
CN138
CN130
CN131
CN156 CN127
LS0-3
LS0-2
LS0-1
CN9
CN7
CN3
CN2
CN1
Y NEAR SENSOR
-Y LIMIT
SENSOR
+Y LIMIT(TRAY)
SENSOR
-X LIMIT
SENSOR
+X LIMIT
SENSOR
X NEAR
SENSOR
1-2C
2-3C
2-3C
11-3D
1-2C
2CH
XR
ID
1
XR SERVO
AMP(3/4)
MR-J3-70B-RJ024
CN2A
CN1A
CN2A
CN1A1CH
CN4-2
2CH
YR
XL
ID
0
XL SERVO
AMP(3/4)
MR-J3-70B-RJ024
XY RELAY
PCB(2/5)
LS0-4-1CN4-1 MCCN1CH 1CH
POSITION
BOARD(2/2)
MR-MC-121-S01
MR-J3BUS1M
MR-J3BUS015MMR-J3BUS015M
14 7
2
3
5
6811
10
9
12 13 14 15 17 18 20 21
16 19 22 23
24
25 26 27 28 29
30 31 32 33
34 35
36
37
38
39
40
46
41
42
43
44
47
45
ONLY KE-1080
4-2C
ZTDCN2A
ZTDCN1A
CN2A
CN1A
ID
3
ZTD SERVO
AMP(1/5)
MR-MD100
49
48
