Eigenschaften und Bedienungselemente 1. Druckluftregler — Regelt die Druckluft in der Kartusche • Performus X100: 0–7.0bar (0–100psi) • Performus X15: 0–1.0bar (0–15psi) 2. Vakuumregler — Regelt das Vakuum in der Kar…

100%1 / 26
Spezifikationen
HINWEIS: Eigenschaften und technische Daten sind abhängig von technischen Änderungen ohne vorherige
Bekanntgabe.
Posten Eigenschaften
Gehäuseabmessungen 26,4
b x 17,1H x 6,7T cm (10,38b x 6,75H x 2,62T")
Gewicht 1.0 kg (2,2 lb)
Netzteil
Eingangsspannung AC: 100–240 VAC (+/-10%), ~50/60Hz, 0,6 A
Ausgangsspannung DC: 24 VDC @ 0,75 A
Versorgungsspannung 24 VDC
Takt > 600 Zyklen/Minute
Zeitbereich 0–99,9 Sekunden
Fußpedal
Spannung: 24 VDC
Strom: 20 mA
Rückmeldung 5–24 VDC, 100 mA max.
Startsignal Fußpedal, Fingerschalter
Druckversorgung 7,0bar (100psi) max.
Air output
Performus X100: 0–7,0 bar (0–100 psi)
Performus X15: 0-1,0 bar (0-15 psi)
Druck-Ablesegenauigkeit
Performus X100: ±2,0psi, 0–7,0bar (0–100psi)
Performus X15: ±0,3psi, 0–1,0bar (0–15psi)
Umgebungsbedingungen
Temperatur: 5–45° C (41–113° F)
Luftfeuchtigkeit: 85% Luftfeuchtigkeit bei 30°C nicht kondensierend
Höhe über NN: max. 5.000 m (16.404 Fuß)
Produktklassifikation
Installationskategorie II
Verschmutzungsgrad 2
Zertifizierungen CE, ETL, RoHS, WEEE, China RoHS
RoHS标准相关声明标准相关声明 China RoHS-Richtlinie (Gefahrstoffe)
产品名称
Teilbezeichnung
有害物质及元素
Toxische und gefährliche Substanzen oder Bestandteile
铅
Blei
(Pb)
汞
Quecksilber
(Hg)
镉
Cadmium
(Cd)
六价铬
Sechswertiges
Chrom
(Cr6)
多溴联苯
Polybromierte
Biphenyle
(PBB)
多溴联苯醚
Polybromierte
Diphenylether
(PBDE)
外部接口
Externe, elektrische
Verbindungen
X 0 0 0 0 0
O: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准低于SJ/T11363-2006 限定要求。
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
unter dem von SJ/T11363-2006 verlangten Grenzwert liegt.
X: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准高于SJ/T11363-2006 限定要求.
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
über dem von SJ/T11363-2006 verlangten Grenzwert liegt.
WEEE-Richtlinie
Das Gerät erfüllt die Vorschriften der WEEE-Richtlinie der Europäischen Union (2012/19/EU). Für Hinweise
zur ordnungsgemäßen Entsorgung der Geräte siehe www.nordsonefd.com/WEEE.
Performus X Serie Dosiersysteme
9www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Eigenschaften und Bedienungselemente
1. Druckluftregler — Regelt die Druckluft in der Kartusche
• Performus X100: 0–7.0bar (0–100psi)
• Performus X15: 0–1.0bar (0–15psi)
2. Vakuumregler — Regelt das Vakuum in der Kartusche
3. Kupplungsbuchse — Kartuschenadapteranschluss
4. Power An/Aus-Taste — Haupt-DC-Leistungssteuerung
• Drücken Sie diese Taste einmal, um das Gerät einzuschalten (das
Gerät zeigt einen Selbstdiagnose-Test an, bevor es die zuvor
eingestellte Zeit-/Druckeinstellung anzeigt). Bei nochmaligem
Drücken schaltet das Gerät ab.
5. Dauerfunktionstaste — Das Gerät wechselt die Anzeige von Dosierzeit
auf Dauerfunktion
• Drücken Sie die Dauerfunktionstaste einmal und (---) erscheint im
Display. Wenn das Gerät den Druck anzeigt (bar oder psi), erscheint
im Display (---), solange die Dauerfunktionstaste gedrückt wird.
Drücken Sie einfach die P/T-Taste während des Dauermodus, um
den Druck im Dauermodus anzuzeigen.
Die Druckanzeige wird unterbrochen und (---) wird angezeigt, wenn
der Dosiervorgang ausgelöst wird. Unmittelbar nach dem Dosierende
wechselt die Anzeige von (---) auf die Druckanzeige. Das Dosiergerät
bleibt solange im Dauermodus, bis die Dauerfunktionstaste erneut
gedrückt wird.
6. Programmier-/Teach-Taste — Wird zum Programmieren oder zur
Übernahme der Dosierdauer verwendet
• Bei einmaligem Drücken erscheint die aktuelle Dosierzeit. Drücken
und halten Sie die Taste für mehr als zwei Sekunden, werden Display
und Dosierspeicher gelöscht und auf 0.000 gesetzt.
• Drücken und halten Sie den Fußschalter/Fingerschalter solange, bis
die gewünschte Dosiermenge erreicht ist und übernehmen Sie diese
(die Anzeige wird in diesem Moment aufleuchten).
Drücken Sie am Ende die Programmier-/Teach-Taste, um die neuen
Einstellungen abzuspeichern.
HINWEIS: Die angezeigte Zeit erhöht sich (während des Blinkens) mit
jedem Druck auf Fuß-/Fingerschalter, bis die P/T-Taste gedrückt und
die Einstellungen übernommen werden. Somit können Zeiten ohne
auf Null zurückgesetzt, der aktuellen Zeit hinzugefügt werden.
1
2
3
5 4
6
Performus X Serie Dosiersysteme
10 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

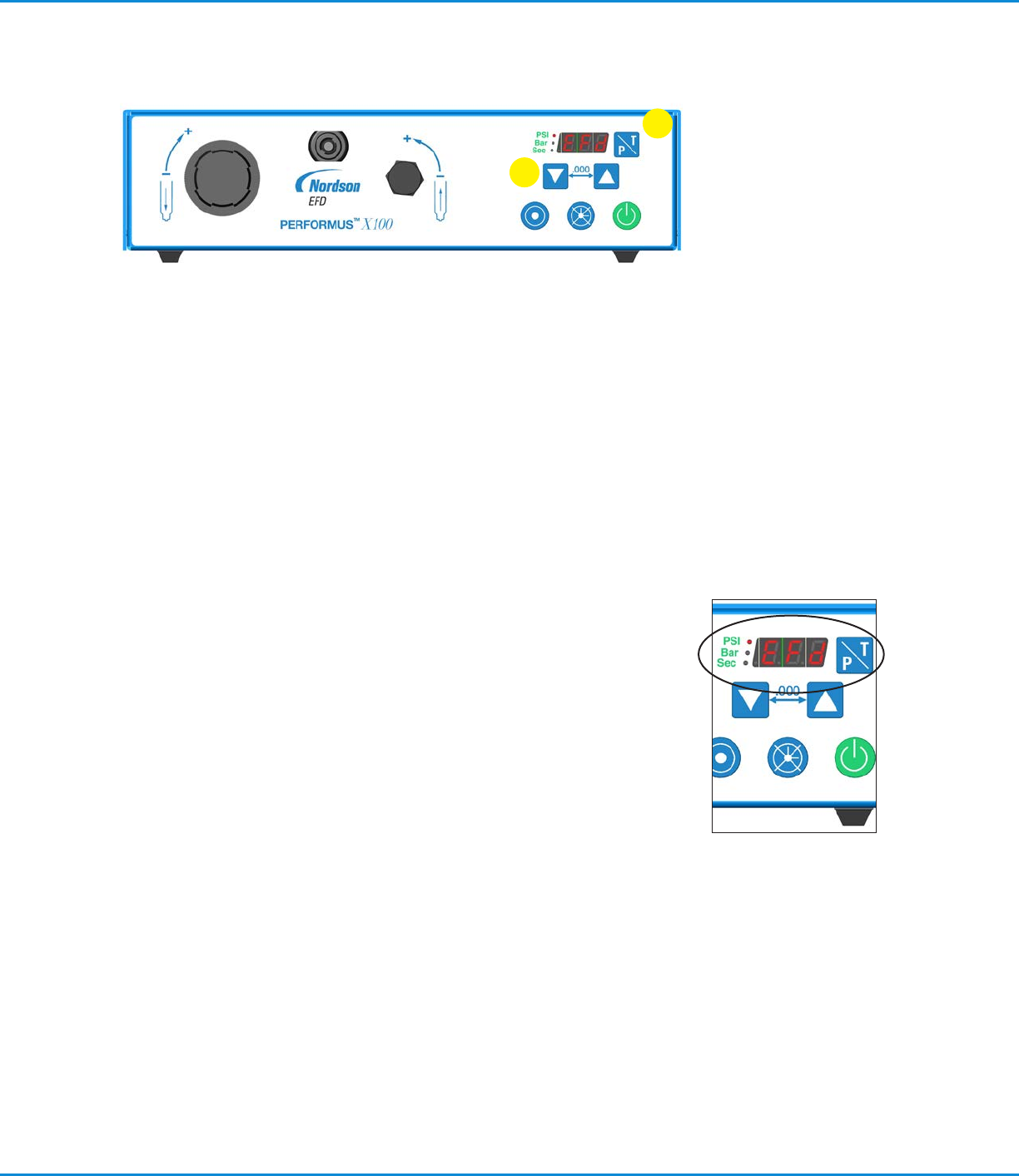

Eigenschaften und Bedienungselemente (Fortsetzung)
7
8
7. Auf-/Ab-Tasten — Werden für Einstellungen oder zum Einstellen
der Dosierzeit verwendet. Sie können auch zum Zurücksetzen der
eingestellten Dosierzeit verwendet werden.
• Drücken und halten Sie die Auf- oder Ab-Taste, bis die gewünschte
Zeit angezeigt wird. Der Dezimalpunkt wird automatisch verschoben,
wenn die Zeit erhöht oder verringert wird, z. B. wenn Sie die
Auf-Taste drücken, während die Anzeige auf 0.999 steht (999
Millisekunden), springt die Anzeige automatisch auf 1.00.
Werden die Auf- und Ab-Tasten für mehr als zwei Sekunden
gleichzeitig gedrückt, wird der Speicher gelöscht und der Wert 0.000
angezeigt.
8. P/T-Taste — Dient zum Ändern der Anzeige von Druck auf Zeit
• Drücken Sie die P/T-Taste zum Wechseln der Anzeige auf Psi, Bar,
Sec (Dosierzeit).
HINWEIS: Die LEDs auf der linken Seite der Digitalanzeige geben die
Einheit des angegebenen Wertes wider, z. B. wenn die LED „Sec“
leuchtet, dann zeigt die Digitalanzeige die Dosierzeit in Sekunden an.
