Systemeinrichtung und Betrieb (Fortsetzung) Bodenbefüllung aller Materialien 1. Setzen Sie den Stopfen in die Kartusche und drücken Sie ihn nach unten, bis er bündig mit dem Boden der Kartusche ist. 2. Kontrollieren Sie …
Systemeinrichtung und Betrieb (Fortsetzung)
Kartuschen befüllen
HINWEIS: Informationen zu den Optionen für Abfüllanlagen sowie das
Atlas
™
-Füllsystem finden Sie im Nordson EFD-Katalog.
Überfüllen Sie die Kartusche nicht. Lassen Sie Platz für den Stopfen und den
Adapter. Wenn der installierte Adapter den Stopfen berührt, wird Material aus
der Kartusche herausgedrückt.
VORSICHT
Vermeiden Sie so weit wie möglich, dass Luft unter dem Stopfen
eingeschlossen wird. Luft, die unter dem Stopfen eingeschlossen ist, wird
entweder gleichmäßig mit dem Material vermischt oder es bilden sich größere
Blasen während des Füllprozesses. Dies kann unter anderem zu folgenden
Dosierproblemen fühen: Tropfen nach dem Dosieren; der Stopfen hüpft oder es
bilden sich Tunnel von Luft durch dicke Materialien.
VORSICHT
Befüllen von gießbaren Materialien
1. Installieren Sie die Verschlusskappe.
2. Gießen Sie das Material in die Kartusche bis zum entsprechenden
Füllstand, und lassen Sie Platz, um den Stopfen und den Adapter zu
installieren.
3. Um die Bildung von eingeschlossener Luft unter dem Stopfen zu
minimieren und um zu verhindern, dass Material am Stopfenabstreifer
vorbeiströmt, den Stopfen bis zum Anschlag in das Material einführen.
AUSNAHME: Wenn Sie den Blue LV Barrier-Stopfen verwenden, füllen
Sie die Kartusche auf die Hälfte der Fasskapazität und positionieren Sie
den Stopfen über der Flüssigkeit und direkt unter dem Adapter.
Befüllen von mittel- bis hochviskosen Materialien
1. Ziehen Sie die Verschlusskappe fest.
2. Füllen Sie das Material bis zum entsprechenden Füllstand in die
Kartusche und lassen Sie so viel Platz um den Stopfen und den
Adapter einzusetzen. Beachten Sie die folgenden Richtlinien:
• Verwenden Sie geeignetes Werkzeug beim Einfüllen, um die Bildung
von Luftblasen im Material zu minimieren.
HINWEIS: Um eingeschlossene Luft schnell und effizient aus dem
Material in den Kartuschen zu entfernen, sollten Sie eine Nordson
EFD Zentrifuge wie das ProcessMate
™
5000 verwenden.
• Achten Sie darauf, die Bildung von Rückständen an den Wänden
der Kartuschen zu minimieren. Wenn ein Stopfen eingesetzt wird,
können Rückstände am Stopfenabstreifer eine Dichtung bilden und
die ordnungsgemäße Installation beeinträchtigen.
3. Um die eingeschlossene Luft unter dem Stopfen zu minimieren und zu
verhindern, dass Material am Stopfenabstreifer vorbeiströmt, führen Sie
den Stopfen bis zum Anschlag in das Material ein.
Performus X Serie Dosiersysteme
17www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Systemeinrichtung und Betrieb (Fortsetzung)
Bodenbefüllung aller Materialien
1. Setzen Sie den Stopfen in die Kartusche und drücken Sie ihn nach
unten, bis er bündig mit dem Boden der Kartusche ist.
2. Kontrollieren Sie die Fließgeschwindigkeit des Materials,
um zu verhindern, dass Luftblasen an der Laufschulter und
am Stopfenwischer eingeschlossen werden. Wenn Blasen
eingeschlossen werden, ist die Durchflussrate wahrscheinlich zu
schnell.
3. Drücken Sie auf den Stopfen, um während des Befüllens den vollen
Kontakt mit dem Material aufrechtzuerhalten.
HINWEIS:
• Wenn der Materialdruck zu hoch ist, kann Material am
Stopfenwischer vorbeilaufen.
• Wenn der Materialdruck zu niedrig ist, kann der Stopfen auf dem
aufsteigenden Material schwimmen, was die Möglichkeit von
eingeschlossenen Luftblasen unter dem Stopfen erhöht.
• Wenn eines der beiden oben genannten Probleme auftritt,
drücken Sie den Stopfen nach unten, bis er vollständig in das
Material eingreift.
4. Bringen Sie die Verschlusskappe an.
Spülen der Dosiernadel
Stellen Sie das Dosiersystem in den Steady-Modus und drücken Sie das
Fußpedal, bis das von der Nadel ausgehende Material luftfrei ist, und
lassen Sie dann das Fußpedal los.
Fahren Sie mit dem nächsten Abschnitt für Ihre Dosieranwendung fort.
Dieses Handbuch enthält die folgenden detaillierten Verfahren:
• “Steady-Modus verwenden, um einen Punkt oder Streifen zu
dosieren oder eine Kavität zu füllen” auf Seite19.
• “Verwenden des zeitgesteuerten Modus zum Erstellen einer
wiederholbaren Einzahlung” auf Seite20.
• “Verwenden der Vakuumkontrollfunktion für Flüssigkeiten mit
niedriger Viskosität” auf Seite21.
Performus X Serie Dosiersysteme
18 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

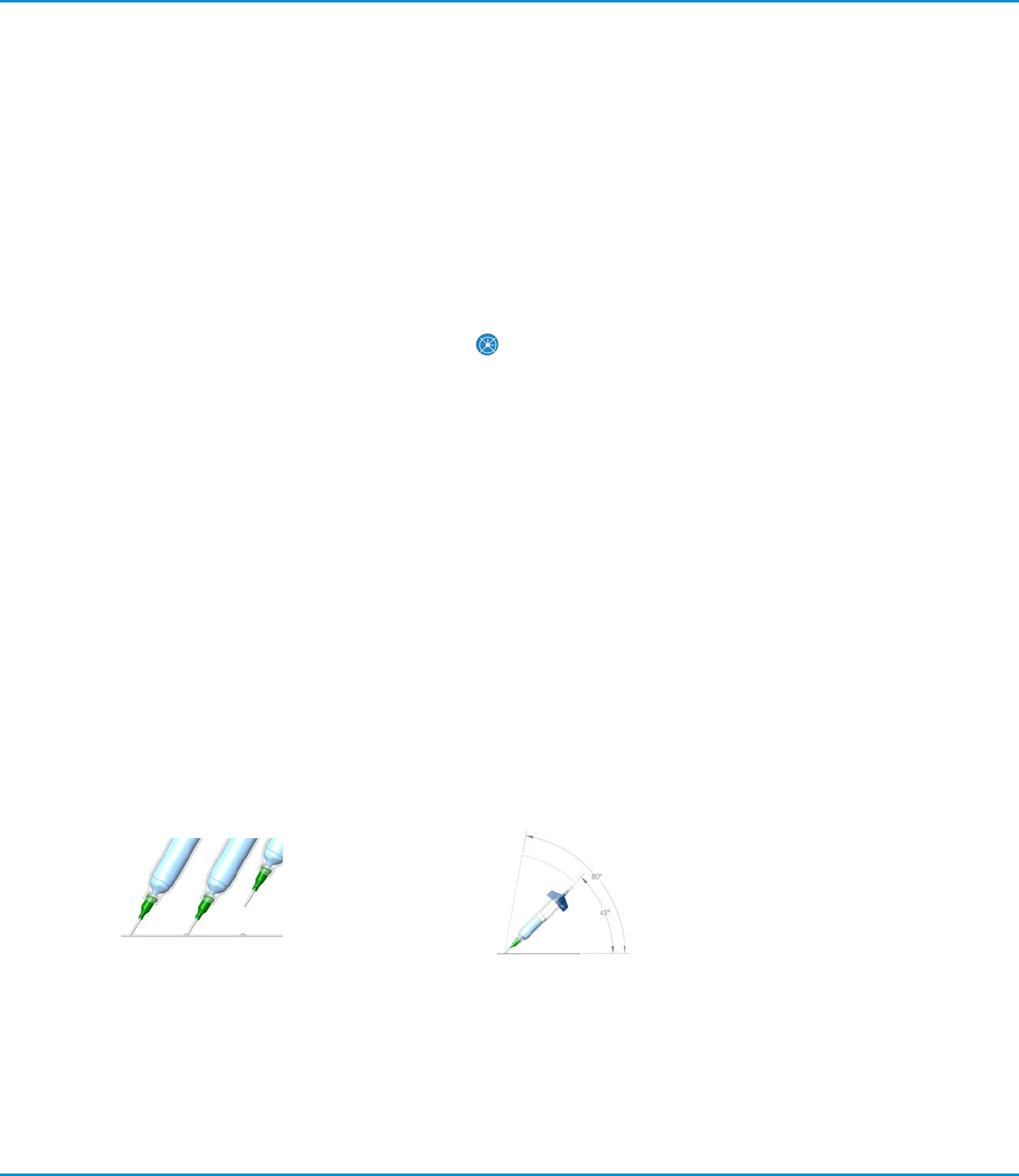

Der richtige Winkel für
konstante Dosierungen.
Denken Sie daran — die
Dosiernadel immer auf
der Werkstoffoberfläche
im abgebildeten Winkel
aufzusetzen. Nachdem
die Dosiernadel richtig
positioniert wurde, drücken
Sie den Fußschalter. Lassen
Sie den Fußschalter los und
nehmen Sie die Dosiernadel
nach oben weg.
Verwenden Sie den Dauermodus für das
Dosieren von Punkten oder Linien oder für
Befüllungen
1. Ziehen Sie den Druckluftregler heraus, bis er in der entriegelten
Position einrastet. Stellen Sie die Druckluft auf Null.
2. Positionieren Sie die Kartusche über einem Stück Papier oder einer
Testfläche.
3. Drücken Sie die P/T-Taste, um den Druck in Psi oder Bar anzeigen
zu lassen.
4. Bringen Sie das Gerät in den Dauermodus .
5. Öffnen Sie den Sicherheitsclip. Drücken Sie den Fußschalter und
halten Sie diesen für den Rest der Einstellung gedrückt.
6. Halten Sie die Dosiernadel über das Papier (Testfläche) und drehen
Sie den Druckregler langsam nach rechts bis Material aus der
Dosiernadel läuft.
7. Erhöhen Sie weiter den Druck, bis Sie die gewünschte Fließrate
erreicht haben.
HINWEIS: Verwenden Sie wenn möglich immer den
niedrigstmöglichen Druck und die größtmögliche Dosiernadel. Die
Kombination aus niedrigstmöglicher Druckluft, größtmöglicher
Dosiernadel und längstmöglicher Dosierzeit ergeben die
konstantesten und genauesten Dosierungen.
8. Lassen Sie den Fußschalter los.
9. Überprüfen Sie die Dosierrate noch einige Male. Die
erforderlichen Feineinstellungen können durch geringfügige
Druckluftveränderungen vorgenommen werden.
10. Drücken Sie den Druckluftregler wieder in seine ursprüngliche
Position, um die Einstellung zu beenden.
Systemeinrichtung und Betrieb (Fortsetzung)
