Systemeinrichtung und Betrieb Die Abgabegröße wird durch Dosierzeit, Druck und Nadelgröße gesteuert. Bitte folgen Sie den Anweisungen, um jede Funktion zu testen. Verwenden Sie das praktische Dosierpunkt-Testblatt, das i…

Installation (Fortsetzung)

Offen

Geschlossen

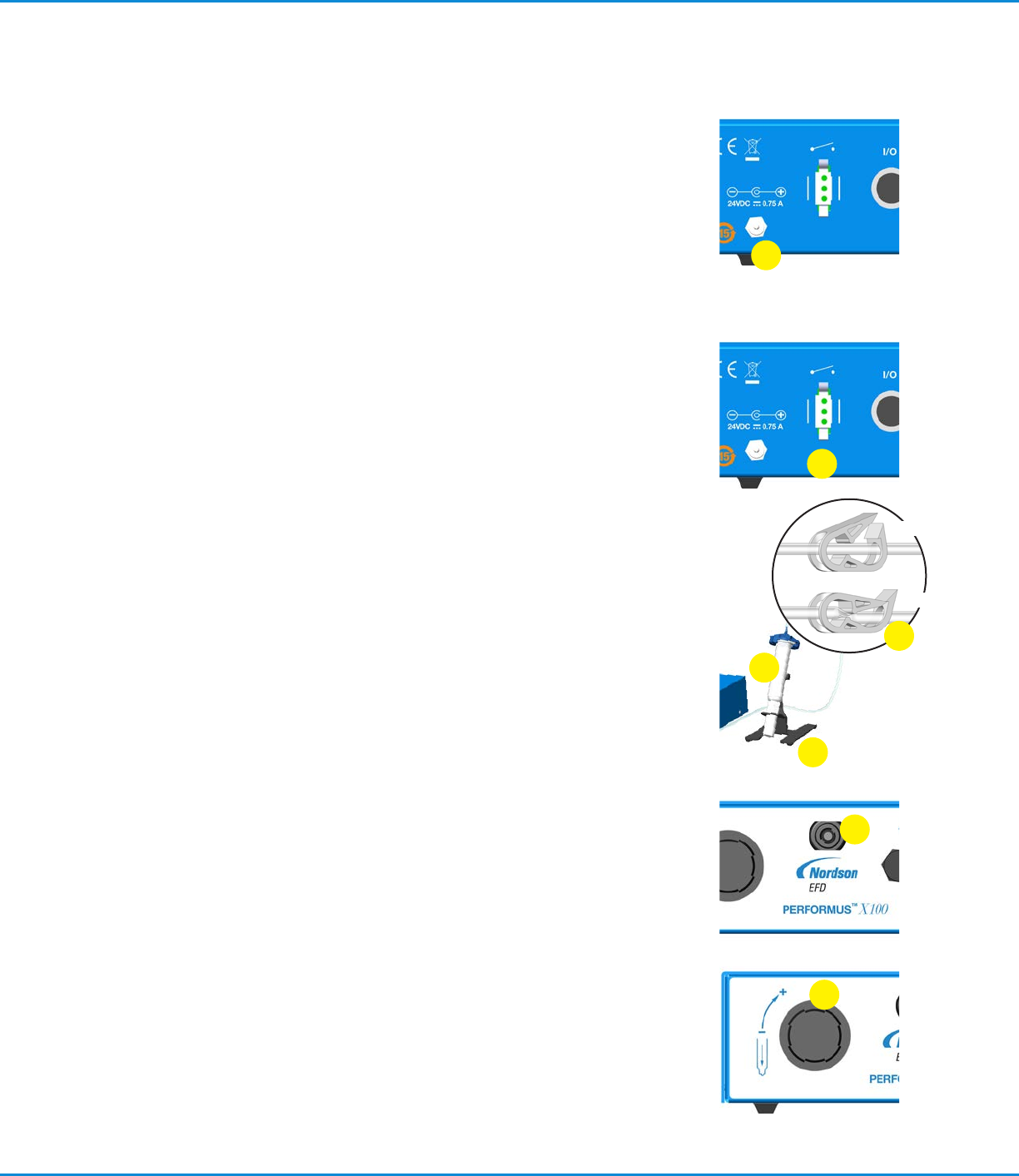

Stromanschluss

a. Schließen Sie den Ausgangsstecker des Netzteils an der

Eingangsbuchse an. Das Gerät wird mit 3 international

kompatiblen Steckern geliefert. Verwenden Sie den für Ihre

lokale Stromversorgung passenden Stecker.

b. Schließen Sie das Stromkabel auf der Rückseite des Performus

an.

c. Schließen Sie das Netzteil an Ihre lokale Stromversorgung an.

d. Das Gerät installiert sich selbständig und führt einen Selbsttest

durch.

Anschluss des Fußschalters

• Der Performus wird üblicherweise über den mitgelieferten

Fußschalter ausgelöst.

• Schließen Sie den Fußschalter auf den Rückseite des Performus

an.

• Wenn Sie möchten, können Sie den Performus auch

optional über einen Fingerschalter starten. Informationen zu

Dosiersystemzubehör ﬁnden Sie unter “Zubehör” auf Seite24.

Befestigung der Kartusche/Dosiernadel

a. Befestigen Sie die mit Ihrem Material befüllte Nordson EFD-

Kartusche am Kartuschenadapter.

b. Schließen Sie den Sicherheitsclip am Adapterschlauch, um

Nachtropfen zu vermeiden. Denken Sie daran, den Clip wieder

zu öffnen, wenn Sie dosieren wollen.

c. Ersetzen Sie die Verschlusskappe mit einer

Präzisionsdosiernadel von Nordson EFD.

d. Setzen Sie die Kartusche in den Kartuschenhalter.

Anschluss Druckluftausgang

a. Stecken Sie den schwarzen Kupplungsstecker des

Kartuschenadapters in die Kupplungsbuchse auf der

Vorderseite des Performus.

b. Drehen Sie zur Arretierung nach rechts.

Stellen Sie die Druckluft ein

a. Ziehen Sie die Kappe des Druckluftreglers heraus, bis diese in

der entriegelten Position einrastet.

b. Drehen Sie den Knopf im Uhrzeigersinn, bis der korrekte

Luftdruck auf dem LED-Display angezeigt wird.

c. Drücken Sie die Kappe des Druckluftreglers wieder in ihre

ursprüngliche Position, um die Einstellung beizubehalten.

Die Ausgangseinstellungen sind abgeschlossen. Nun können

Sie die Fließrate und die erforderliche Dosierzeit für Ihre

Anwendung einstellen.

Performus X Serie Dosiersysteme

15www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Systemeinrichtung und Betrieb

Die Abgabegröße wird durch Dosierzeit, Druck und Nadelgröße gesteuert.

Bitte folgen Sie den Anweisungen, um jede Funktion zu testen. Verwenden Sie das praktische

Dosierpunkt-Testblatt, das in ihrem Dosierkit mit enthalten ist.

HINWEIS: Tipps und hilfreiche Vorschläge zur Einrichtung ﬁnden Sie unter “Hilfreiche Tipps / Vorschläge

zu Einstellungen” auf Seite22. Lesen Sie diese Informationen bei der Ersteinrichtung und beim Testen

nach Bedarf.

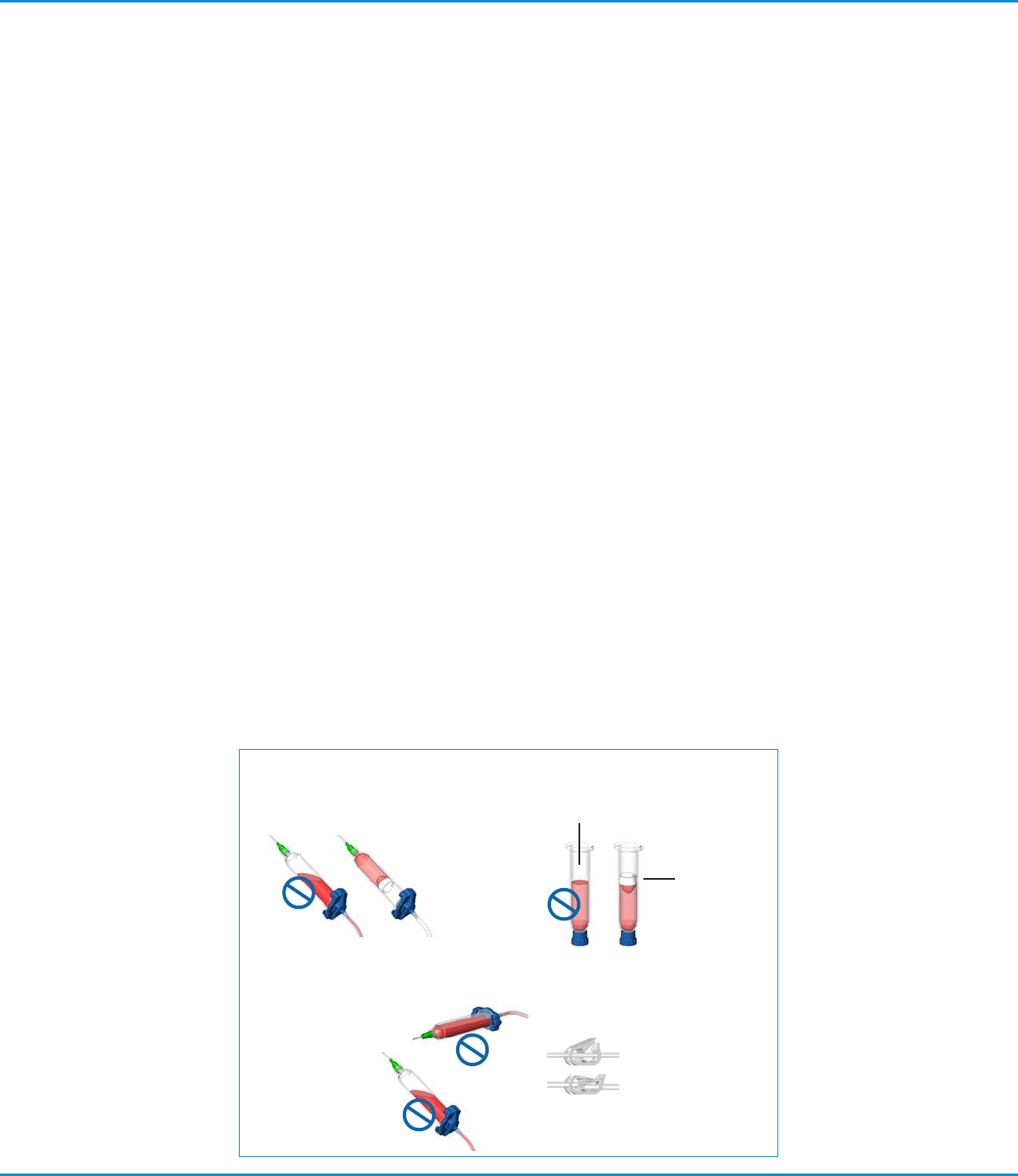

Denken Sie daran

Für beste Ergebnisse empfehlen wir dringend einen Stopfen als Teil Ihres

Dosiersystems zu verwenden.

Schließen Sie den

Sicherheitsclip beim

Dosiernadelwechsel

oder beim Anbringen

der Verschlusskappe,

um Nachlaufen oder

Blasenbildung zu

vermeiden.

Offen

Geschlossen

Wenn Sie sich bei der Dosierung wässriger Flüssigkeiten dafür entscheiden, keinen

Stopfen zu verwenden, dann beachten Sie diese wichtigen Punkte.

Dämpfe können

nicht austreten.

Bei der Verwendung

des SmoothFlow-

Stopfens

entsteht kein

Luftzwischenraum.

SmoothFlow-

Stopfen verhindern

Materialrückﬂuss.

Drehen Sie die

Kartusche nicht

auf den Kopf oder

legen sie ﬂach hin.

Dadurch kann das

Material in das

Dosiergerät laufen.

Einen Stopfen auswählen

Wählen Sie den für Ihr Material am besten geeigneten Stopfen aus.

Optimum-Stopfen werden in sechs einzigartigen Ausführungen gefertigt,

um eine präzise Dosierung von nahezu jedem Material bei beliebigen

Anwendungen zu ermöglichen:

• SmoothFlow Weiß (Universal): Anwendbar mit den meisten

Materialien.

• SmoothFlow Rot (enge Passform): Verwendbar mit mechanischen

Dosiersystemen.

• SmoothFlow Beigefarben (lockere Passform): Schließen nicht

hermetisch ab und eignen sich für Materialien mit Lufteinschlüssen.

• Orangefarben, ﬂachwandig: Flachwandige Stopfen weisen eine

weniger feste Passform auf, um Unregelmäßigkeiten beim Dosieren

pastöser Materialien mit Lufteinschlüssen zu verhindern.

• LV Barrier Blau: LV Barrier-Stopfen eignen sich für Cyanacrylate und

niedrigviskose Materialien.

• Flex Transparent: Flex-Stopfen sind ﬂexibel und reduzieren

Unregelmäßigkeiten beim Dosieren viskoser Materialien. Sie sorgen

außerdem für ein sauberes Abstreifen der Kartuscheninnenwand.

Performus X Serie Dosiersysteme

16 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Systemeinrichtung und Betrieb (Fortsetzung)

Kartuschen befüllen

HINWEIS: Informationen zu den Optionen für Abfüllanlagen sowie das

Atlas

™

-Füllsystem ﬁnden Sie im Nordson EFD-Katalog.

Überfüllen Sie die Kartusche nicht. Lassen Sie Platz für den Stopfen und den

Adapter. Wenn der installierte Adapter den Stopfen berührt, wird Material aus

der Kartusche herausgedrückt.

VORSICHT

Vermeiden Sie so weit wie möglich, dass Luft unter dem Stopfen

eingeschlossen wird. Luft, die unter dem Stopfen eingeschlossen ist, wird

entweder gleichmäßig mit dem Material vermischt oder es bilden sich größere

Blasen während des Füllprozesses. Dies kann unter anderem zu folgenden

Dosierproblemen fühen: Tropfen nach dem Dosieren; der Stopfen hüpft oder es

bilden sich Tunnel von Luft durch dicke Materialien.

VORSICHT

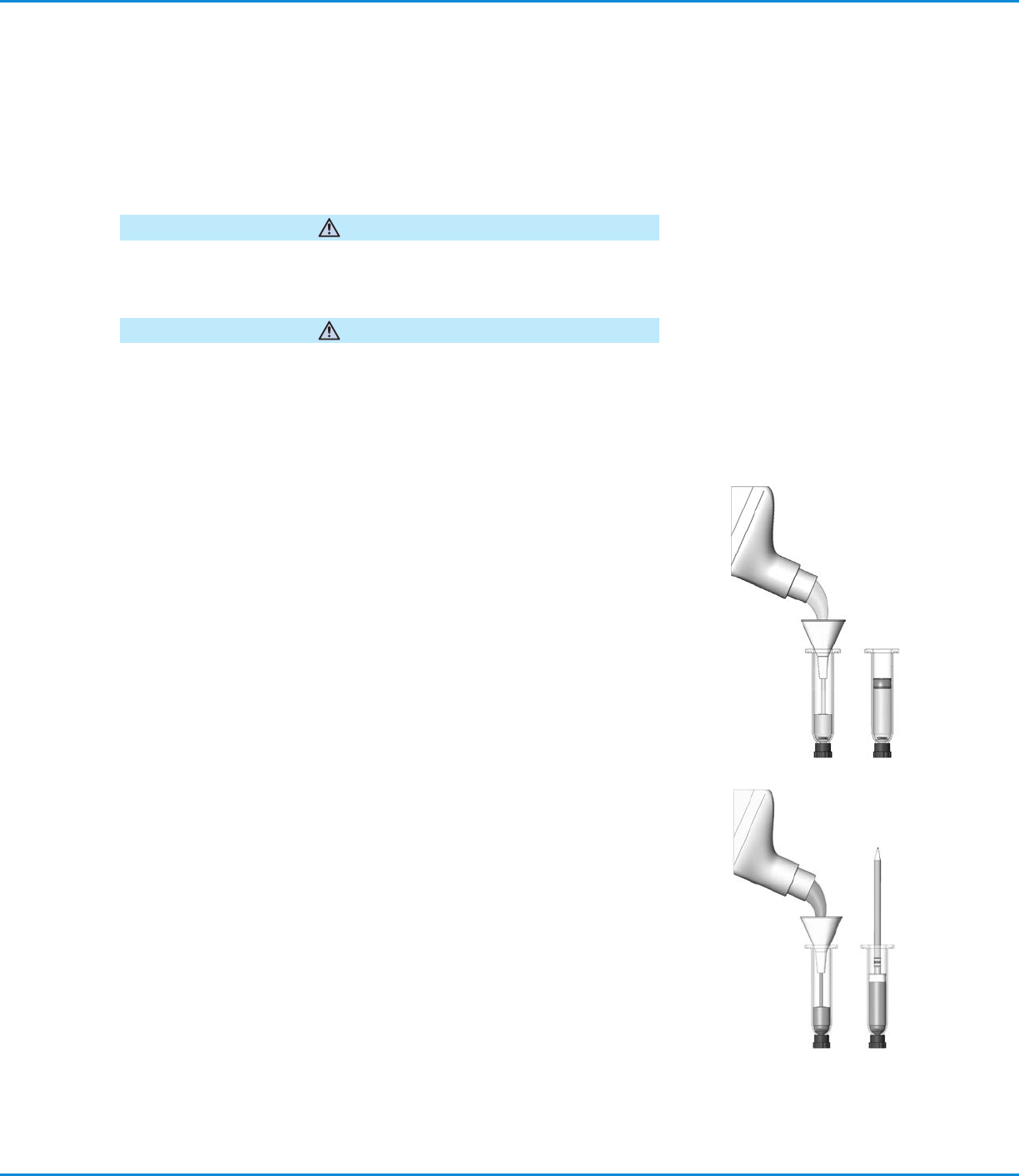

Befüllen von gießbaren Materialien

1. Installieren Sie die Verschlusskappe.

2. Gießen Sie das Material in die Kartusche bis zum entsprechenden

Füllstand, und lassen Sie Platz, um den Stopfen und den Adapter zu

installieren.

3. Um die Bildung von eingeschlossener Luft unter dem Stopfen zu

minimieren und um zu verhindern, dass Material am Stopfenabstreifer

vorbeiströmt, den Stopfen bis zum Anschlag in das Material einführen.

AUSNAHME: Wenn Sie den Blue LV Barrier-Stopfen verwenden, füllen

Sie die Kartusche auf die Hälfte der Fasskapazität und positionieren Sie

den Stopfen über der Flüssigkeit und direkt unter dem Adapter.

Befüllen von mittel- bis hochviskosen Materialien

1. Ziehen Sie die Verschlusskappe fest.

2. Füllen Sie das Material bis zum entsprechenden Füllstand in die

Kartusche und lassen Sie so viel Platz um den Stopfen und den

Adapter einzusetzen. Beachten Sie die folgenden Richtlinien:

• Verwenden Sie geeignetes Werkzeug beim Einfüllen, um die Bildung

von Luftblasen im Material zu minimieren.

HINWEIS: Um eingeschlossene Luft schnell und efﬁzient aus dem

Material in den Kartuschen zu entfernen, sollten Sie eine Nordson

EFD Zentrifuge wie das ProcessMate

™

5000 verwenden.

• Achten Sie darauf, die Bildung von Rückständen an den Wänden

der Kartuschen zu minimieren. Wenn ein Stopfen eingesetzt wird,

können Rückstände am Stopfenabstreifer eine Dichtung bilden und

die ordnungsgemäße Installation beeinträchtigen.

3. Um die eingeschlossene Luft unter dem Stopfen zu minimieren und zu

verhindern, dass Material am Stopfenabstreifer vorbeiströmt, führen Sie

den Stopfen bis zum Anschlag in das Material ein.

Performus X Serie Dosiersysteme
