3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i 3.3 Abmessungen und Gewicht Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 92 3.3.3 Höhe der aufgek lappten Schutzhaube 3 Abb. 3.3 - 2 Höhe der aufgekla…
Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.3 Abmessungen und Gewicht
91
3.3.2 Abmessungen des Automaten
3
3

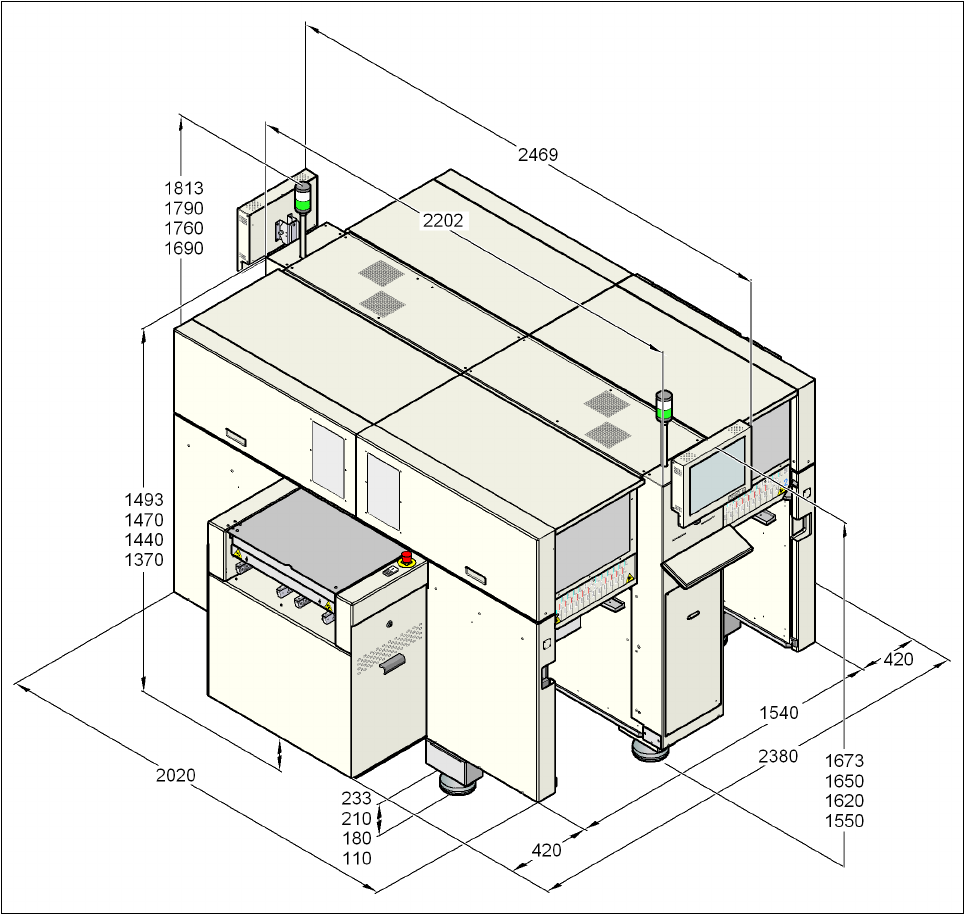

Abb. 3.3 - 1 Abmessungen des Automaten (Grundmaschine) in Millimeter
3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i
3.3 Abmessungen und Gewicht Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
92
3.3.3 Höhe der aufgeklappten Schutzhaube
3

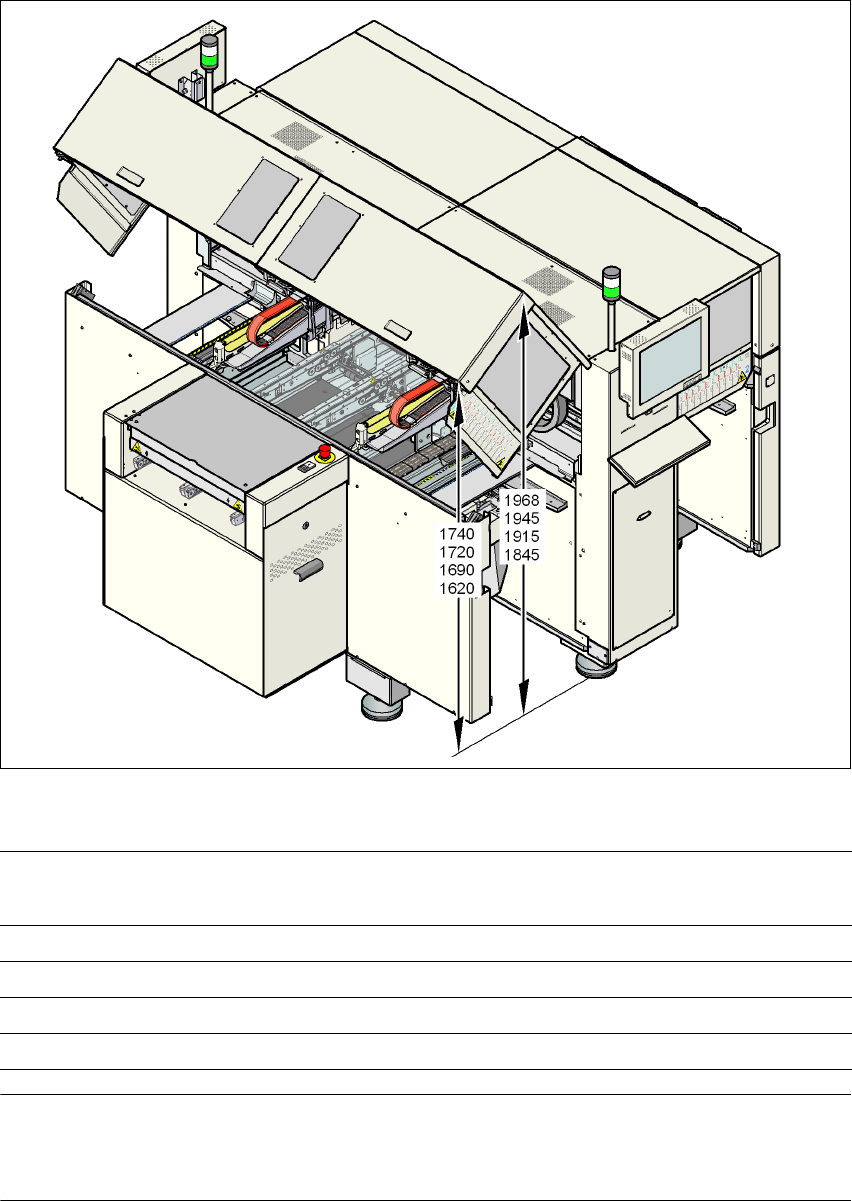

Abb. 3.3 - 2 Höhe der aufgeklappten Schutzhaube - Abmessungen in Millimeter
3
HINWEIS 3
Optional können mit anderen Gasdruckfedern die Öffnungswinkel der Schutzhauben vergrößert
werden.
Leiterplatten-
Transporthöhe
Höhe der Unterkante der
aufgeklappten Schutzhaube
Höhe der Oberkante der
aufgeklappten Schutzhauben
950 mm 1740 1968
930 mm 1720 1945
900 mm 1690 1915
830 mm 1620 1845
Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.3 Abmessungen und Gewicht
93
3.3.4 Rangierabstand des BE-Wagens am Automaten
3

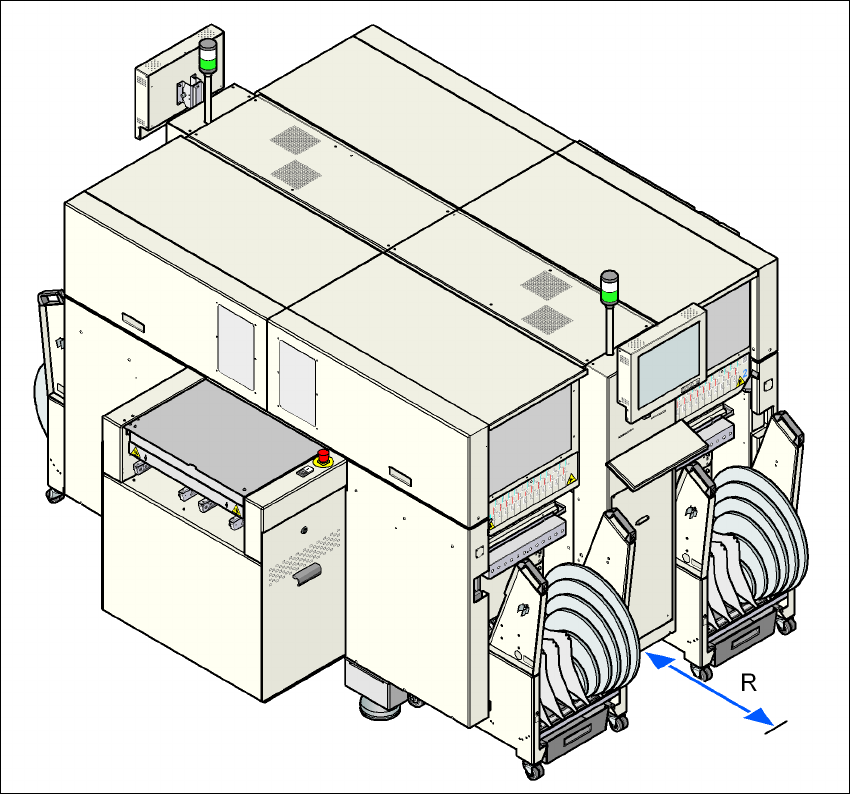

Abb. 3.3 - 3 Rangierabstand des BE-Wagens am Automaten
Der Rangierabstand R des BE-Wagens am Automaten beträgt 1200 mm.
