ValveMate 7100コントローラー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
インジケーターランプ
LED表示の左上部分にあるインジケーターランプ は、ディスペンスバルブが
駆動すると点灯します。
前面パネルの中央にある5つのインジケーターランプは、運転モードの表示に使
用されます。
MODE
RUN
CYCLE
SETUP
STEADY
TEACH
PURGE
CYCLE
最大エアー圧の注意
最大エアー入力圧が0.69Mpa （100psi）であることを伝える注意記号です。それを超えるエアー入
力圧は、装置にダメージを与える恐れがあります。
フットペダル/手元スイッチコネクター
スイッチ記号は、吐出開始時のモメンタリ閉接点スイッチのコネクターを表します。オプション品のフ
ットペダルは、パーツ番号#7014865でご注文ください。
電源入力電流
入力電流記号は、DC電流が電源コネクターで使用されていることを示しています。電力は外部
DC24V電源から得ています。
シャーシ接続
この記号は、シャーシ接続端子を表しています。漏れ電流の短絡やシステムのESD保護の向上のた
めに、シャーシを接地するために使用されます。
背面パネルの記号解説
各機能部品（続き）
ValveMate 7100コントローラー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
一般的な接続例
EFDのバルブには取扱説明書が付属しています。説明書にはバルブ操作説明の他、タンクとバルブの設定方法が
説明されています。
タンクを開ける際は、必ず圧力を開放してから行なってください。まずエアー供給チューブにあるシャットオフバル
ブをスライドさせます。もしノードソンEFD製タンクを使用している場合は、リリーフバルブも開放してください。タ
ンクを開ける前に、圧力ゲージが0になっていることを確認してください。
全てのノードソンEFDのタンクは、独自のネジ設計を採用し、キャップを取外す際にエアー圧力開放を安全確実
に行 なうことができます。
注意
5ミクロン
フィルターレギュレーター
T字継手
排気用
加圧用
供給エアー
0.48 MPa
（70 psi）
白クイックコ ネクト
黒 クイックコ ネクト
リリーフバ
ルブ
ディスペ
ンス
バルブ
エアレギュレーター 付
加圧タンク（615）
ValveMate 7100コ
ントローラー
フレキシブルエアチ
ューブ
シャットオフバ ルブ
液送チューブ
定量エアー
駆動エアー
注： オイルフリーの清
潔で乾燥し、フィルタリ
ングされたエアーのみ使
用のこと。
ValveMate 7100コントローラー
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

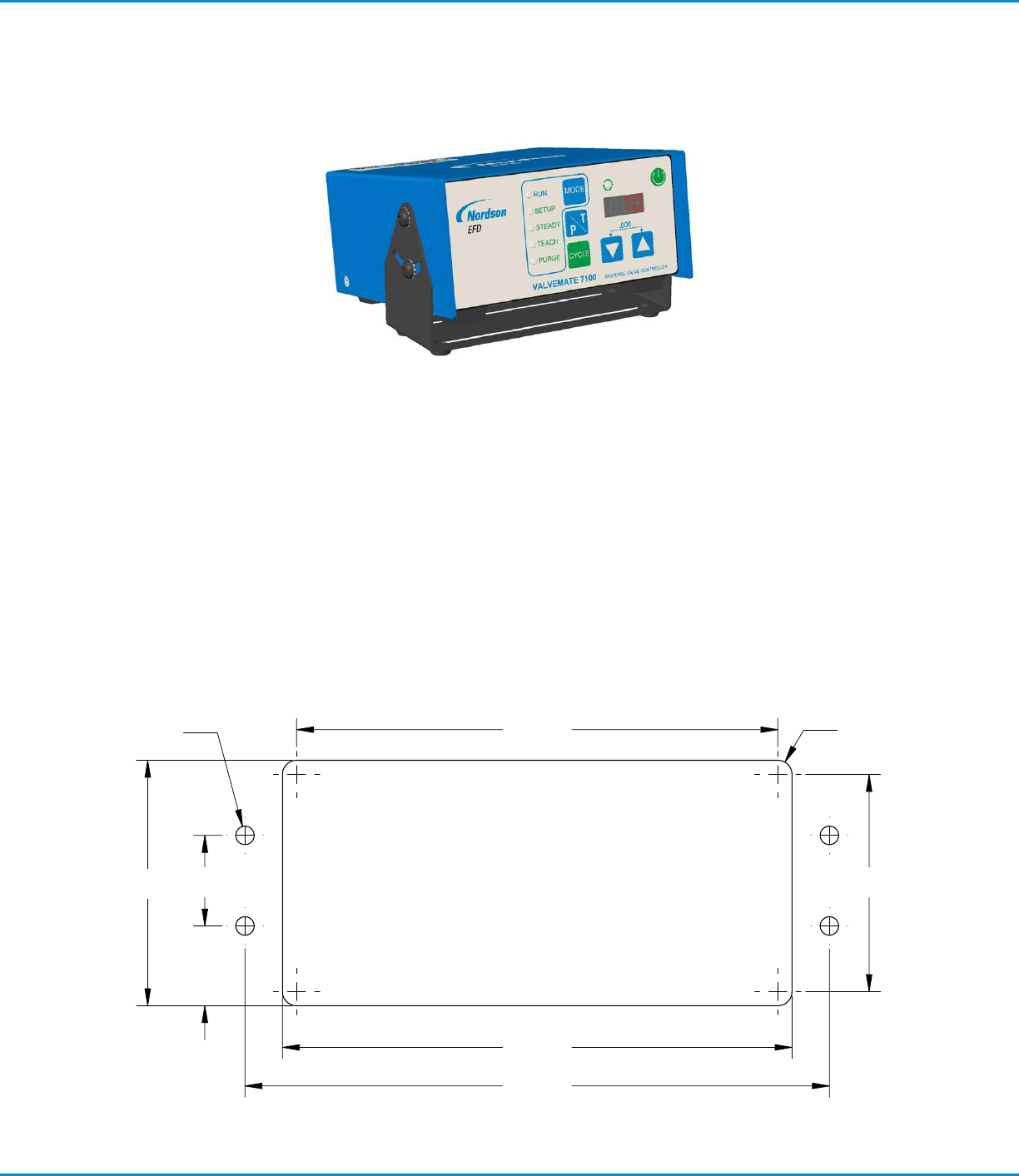

パネル取付キット（オプション品）
パネルの取付には、オプション品のパネル取付ブラケットキットをご利用ください
（パーツ番号#7026544）
ValveMate7100の取付
ValveMate 7100は、ブラケットをネジ止めして、平らな面の上部、あるいは下部に取付けることが可能です。
付属のユニバーサル取付ブラケットを使用し、コントローラーをキャビネットの上部あるいは、下部に取付けます。
ブラケットを使用することにより、コントローラーを30°傾けて固定することができます。作業台の下に取付ける際
は 、ネ ジ 、ナ ッ ト 、ボ ル ト 等 を 使 用 し て し っ か り と 固 定 し て く だ さ い 。
2.398in
6.09cm
2.710in
6.88cm
1.000in
2.54cm
.881in
2.24cm
5.313in
13.49cm
4X
R
.156in
0.40cm
4X
13/64"
5.16mm
5.625in
14.29cm
6.451in
16.39cm
パネルの裁断寸法
13.49 cm
(5.313")
4 x R0.40 cm
(156")
6.09 cm
(2.398")
16.39 cm
(6.451")
14.29 cm
(5.625")
6.88 cm
(2.710")
2.54 cm
(1.000")
2.24 cm
(0.881")
4 x ∅ 5.16 mm
(13/64")
